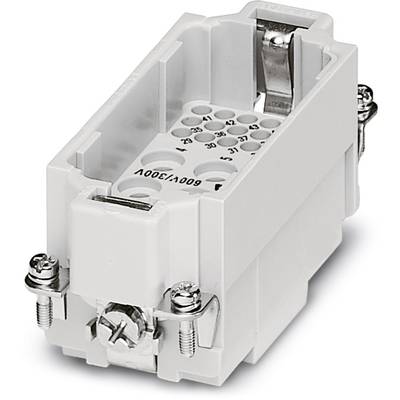

Phoenix Contact 1636376 Steckereinsatz HC-K 6 + 36 + PE Crimpen 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Steckereinsatz
Anschluss
Crimpen
Polzahl
6
36
Serie
HC-K
Besonderheiten
mit Kupferlegierung
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
HC-K 6/36-ESTC - Kontakteinsatz
- 6, 36, Kontakteinsatz ohne Kontakte: ja, Stift, 42, 4 mm, Thermoplast, 40 A, 125 °C, -40..125 °C, 690 V, 8 kV, III, 3, Crimpanschluss, Mit Drahtschutz: nein, 1,5..6 mm², sonstige, sonstige Kupferlegierungen, V0, Mit Schutzleiter: ja, 500, 34 mm, 39 mm, 84,5 mm
Eco contribution recycling symbols
Technische Daten
- Anzahl der Leistungskontakte: 6Anzahl der Steuerkontakte: 36Kontakteinsatz ohne Kontakte: jaKontaktausführung: StiftPolzahl: 42Durchmesser des Steckkontaktes: 4 mmWerkstoff des Steckverbindereinsatzes: ThermoplastBemessungsstrom In: 40 AUmgebungstemperatur: 125 °CBetriebstemperatur: -40..125 °CBemessungsspannung: 690 VBemessungsstoßspannung: 8 kVÜberspannungskategorie: IIIVerschmutzungsgrad: 3Ausführung des elektrischen Anschlusses: CrimpanschlussMit Drahtschutz: neinAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 1,5..6 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 1,5..6 mm²Anschließbarer Leiterquerschnitt eindrähtig: 1,5..6 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 1,5..6 mm²Werkstoff der Kontaktbeschichtung: sonstigeWerkstoff des Kontakteinsatzes: ThermoplastWerkstoff des Kontaktes: sonstige KupferlegierungenBrennbarkeitsklasse des Isolierstoffs nach UL 94: V0Mit Schutzleiter: jaMin. Anzahl der Steckzyklen: 500Breite: 34 mmHöhe: 39 mmTiefe: 84,5 mmVerpackungseinheit: 1 StückMaße (cm): 90 × 50 × 30Bruttogewicht: 0,069 kg, Nettogewicht: 0 kgECLASS 7: Kontakteinsatz für Industriesteckverbinder (27440205)
- Produkt-Art
Steckereinsatz
- Serie
HC-K
- Besonderheiten
mit Kupferlegierung
- Voreilender Kontakt (PE)
Ja
- Anschluss
Crimpen
- Polzahl
6
36
- Gesamtpolzahl
6 + 36 + PE
- Inhalt
1 St.
- Leiterquerschnitt Leistungskontakt (max.)
6 mm²
- Leiterquerschnitt Leistungskontakt (min.)
1.5 mm²
- Leiterquerschnitt Steuerungskontakt (max.)
2.5 mm²
- Leiterquerschnitt Steuerungskontakt (min.)
0.14 mm²
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 715525 Phoenix Contact 1636376 Steckereinsatz HC-K 6 + 36 + PE Crimpen 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 715525 Phoenix Contact 1636376 Steckereinsatz HC-K 6 + 36 + PE Crimpen 1 St.
Beschreibung
HEAVYCON Steckereinsatz, Serie K6/36, für 6 Leistungs- und 36 Steuerkontakte, Crimpanschluss
Lieferumfang
- Geliefert wird: Phoenix Contact Kontakteinsatz HC-K 6/36-ESTC, Verpackungseinheit: 1 Stk., EAN: 4046356011518
