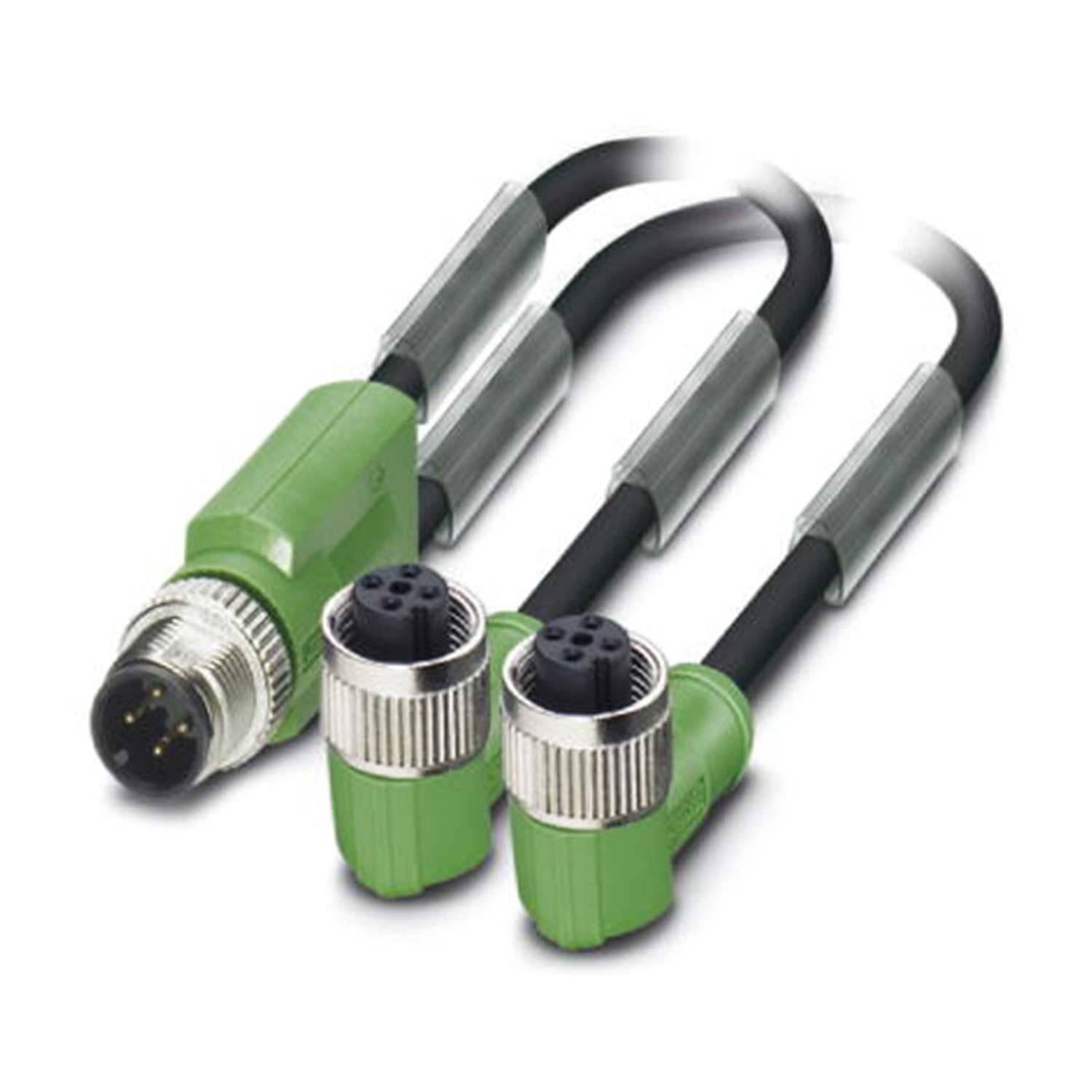

Phoenix Contact 1669026, M12/M12/M12 Verteilerkabel 1xStift/2xBuchse
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Typ
1669026
Max. Temperatur
80 °C
Min. Temperatur
-40 °C
Herst.-Teilenr.
1669026
Inhalt
1 St.
Datenblatt (PDF)
Anzahl
Gesamt
43,43 €
zzgl. MwSt.
7,69 €
Nur noch 4 Stück verfügbar
Technische Daten
- Typ: Verteilerkabel
- Bauart: 1xStift/2xBuchse
- Bauform: gerade/gewink.
- Kodierung: A
- Konfektion Seite 1: 1xM12 gerade Stift
- Konfektion Seite 2: 2xM12 gewinkelt Buchse
- Polzahl Stift: 3
- Polzahl Buchse: 4
- Kabelangaben / Aderanzahl: 3
- Kabelangaben / Leiterquerschnitt mm²: 0,34mm²
- Kabelangaben / Leiterquerschnitt AWG: AWG22
- Kabelangaben / Kabellänge: 3,0 Meter
- Kabelangaben / Kabel Außendurchmesser: 3,9mm
- Mindestbiegeradius / bewegt: 10,0x Außendurchmesser
- Mindestbiegeradius / fest verlegt: 5,0x Außendurchmesser
- Anschlussgewinde / Gewinde 1: M12x1
- Anschlussgewinde / Gewinde 2: M12x1
- Anschlussgewinde / Gewinde 3: M12x1
- Bemessungsspannung: 250V
- Bemessungsstrom: 4A
- Verschmutzungsgrad: 3
- Überspannungskategorie: II
- Durchgangswiderstand: <=5,0mOhm
- Temperaturbereich / bewegt: -25°C bis 80°C
- Temperaturbereich / fest verlegt: -40°C bis 80°C
- Steckzyklen: >=100
- Schutzart: IP65 / IP67 / IP68
- Einsatzbereich / Energieführungsketten: Ja
- Einsatzbereich / geschirmt: Nein
- Einsatzbereich / mit LED: Nein
- Werkstoff / Isolierkörper: Polyurethan (PUR)
- Werkstoff / Kontakt: Bronze (CuSn)
- Werkstoff / Kontaktoberfläche: Nickel (Ni)/Gold (Au)
- Werkstoff / Mantel: Polyurethan (PUR)
- Werkstoff / Aderisolation: Polypropylen (PP)
- Werkstoff / Dichtung: Nitrilkautschuk (NBR)
- Werkstoff / Rändelschraube: Zink-Druckguss vernickelt
- Farbe / Außenmantel: schwarzgrau RAL 7021
- Zulassungen / Normen / Brandverhalten nach UL: HB nach UL94
- Merkmale: - PIN 2+4 gebrückt.
- Brandverhalten: -halogenfrei
- Brandverhalten: -flammwidrig
- Umgebung: -hydrolysebeständig
- Umgebung: -mikrobenbeständig
- Chemisch: -chemisch beständig
- Chemisch: -silikonfrei
- Ölbeständig: -ölbeständig
- Typ
1669026
- Max. Temperatur
80 °C
- Min. Temperatur
-40 °C
- Herst.-Teilenr.
1669026
- Inhalt
1 St.
- Kabellänge
3.0 m
- Mantelmaterial
PUR
- Kodierung
A
- Kontaktoberfläche
Ni/Au
- Besonderheiten
Halogenfrei
- Gewinde-Typ Anschlussseite
M12 x 1
- Gewinde-Typ Kabelanschluss und Montage
M12 x 1
- Anschlussquerschnitt (max.)
0.34 mm²
- max. Querschnitt
0.34 mm²
- Außen-Ø
3.9 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Kabel-Ø
3.9 mm
- Kabel-Ø (max.)
3.9 mm
- Kontaktmaterial
Bronze
Dokumente & Downloads
Datenblatt
Datenblatt 933988889 Phoenix Contact 1669026, M12/M12/M12 Verteilerkabel 1xStift/2xBuchse
Beschreibung
1669026 Phoenix Contact M12/M12/M12 Verteilerkabel 1xStift/2xBuchse gerade/gewink. 3/4-pol. A-Kodierung, 250V, 4A, Aderanzahl 3, Länge 3,0 Meter Bauform Seite 1 1xM12 gerade Stift:
