Phoenix Contact 1726163 Leiterplattenklemme 1.5 mm² Polzahl 8 Grün 50 St. kaufen

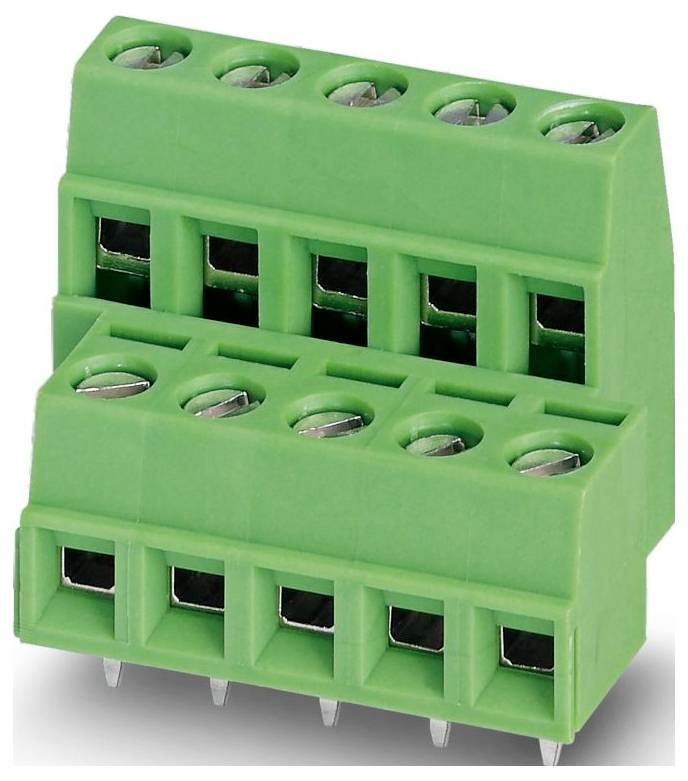

Ein grünes Schraubklemmleistenblock mit zwei Reihen von Schraubklemmen für elektrische Verbindungen. Wird typischerweise für die Verdrahtung in elektronischen Geräten verwendet.

Abbildung ähnlich

Produkt-Art

Leiterplattenklemme

5.08 mm

Polzahl je Reihe

Polzahl

Anschluss

Schraubklemme

Datenblatt (PDF)

Lieferung Do., 3. Sept.

13 Set(s)

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (2,18 € / Stück)

154,41 €

-29 %

109,24 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anschließbarer Leiterquerschnitt eindrähtig: 0.14-1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25-1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.14-1.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.14-0.75 mm²
Anschlussart Leiter: Schraubanschluss
Anschlussart Leiterplatte: Lötanschluss
Anzahl der elektrischen Anschlüsse: 8
Anzahl der Etagen: 2
Art der Banderolierung: Karton (für SMD)
Art der Leiterplattenbefestigung: Anschlusskontakt
Befestigungsart: löten
Bemessungsstoßspannung: 4 kV
Bemessungsstrom In: 13.5 A
Betriebstemperatur: -40-105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Durchmesser Anschlusspin: 1.3 mm
Länge des Pins: 3.5 mm
Rastermaß der Anschlüsse: 5.08 mm
Verschmutzungsgrad: 2
Werkstoff der Anschlussoberfläche: Zinn
Werkstoff des Isolierkörpers: sonstige
Überspannungskategorie: III

Typ: MKKDSN 1,5/ 4-5,08

Produkt-Art: Leiterplattenklemme

Besonderheiten: mit Zughülse

RM: 5.08 mm

Anzahl Reihen: 2

Polzahl je Reihe: 4

Polzahl: 8

Serie: MKKDSN

Anschluss: Schraubklemme

Nennstrom: 13.5 A

Querschnitt flexibel (min.): 0.14 mm²

Nennstrom - gerundet: 13.5 A

Querschnitt starr (min.): 0.14 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 1.5 mm²

Steckrichtung: Waagerecht zur Leiterplatte

Kontaktmaterial: Zinn

Herstellerfarbe: Grün

Herst.-Teilenr.: 1726163

Inhalt: 50 St.

Höhe: 22.6 mm

Gehäusefarbe: Grün

Bemessungsspannung: 400 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3573814 Phoenix Contact 1726163 Leiterplattenklemme 1.5 mm² Polzahl 8 Grün 50 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3573814 Phoenix Contact 1726163 Leiterplattenklemme 1.5 mm² Polzahl 8 Grün 50 St.

Beschreibung

Leiterplattenklemme, Nennstrom: 13,5 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 8, Anzahl der Reihen: 2, Polzahl pro Reihe: 4, Artikelfamilie: MKKDSN 1,5, Rastermaß: 5,08 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!
