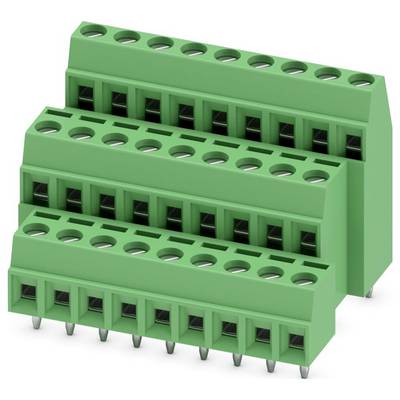

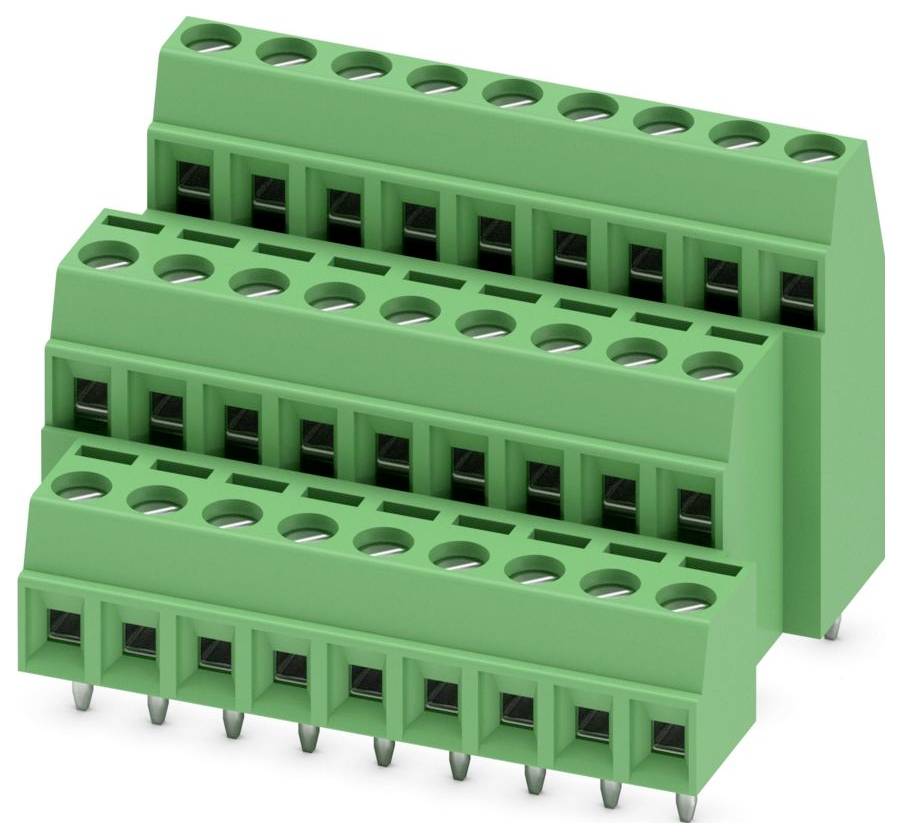

Phoenix Contact 1727803 Leiterplattenklemme 1 mm² Polzahl 27 Grün 50 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leiterplattenklemme
RM
3.81 mm
Polzahl je Reihe
9
Polzahl
27
Typ
MK3DS 1/ 9-3,81
Datenblatt (PDF)
Menge (Set(s))
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
525,21 €
3
2% = 12,80 €
512,41 €
5
3% = 17,07 €
508,14 €
10
4% = 21,34 €
503,87 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl (Packungsgröße 50 St.)
Gesamt (10,50 € / Stück)
525,21 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Anschließbarer Leiterquerschnitt eindrähtig: 0.14-1.5 mm²
- Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25-0.5 mm²
- Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.14-1 mm²
- Anschließbarer Leiterquerschnitt mehrdrähtig: 0.14-0.5 mm²
- Anschlussart Leiter: Schraubanschluss
- Anschlussart Leiterplatte: Lötanschluss
- Anzahl der elektrischen Anschlüsse: 27
- Anzahl der Etagen: 3
- Art der Banderolierung: Karton (für SMD)
- Art der Leiterplattenbefestigung: Anschlusskontakt
- Befestigungsart: löten
- Bemessungsstoßspannung: 2.5 kV
- Bemessungsstrom In: 8 A
- Betriebstemperatur: -40-105 °C
- Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
- Durchmesser Anschlusspin: 1.1 mm
- Länge des Pins: 3.5 mm
- Rastermaß der Anschlüsse: 3.81 mm
- Verschmutzungsgrad: 2
- Werkstoff der Anschlussoberfläche: Zinn
- Werkstoff des Isolierkörpers: sonstige
- Überspannungskategorie: III
- Typ
MK3DS 1/ 9-3,81
- Produkt-Art
Leiterplattenklemme
- Besonderheiten
mit Zughülse
- RM
3.81 mm
- Anzahl Reihen
3
- Polzahl je Reihe
9
- Polzahl
27
- Serie
MK3DS
- Nennstrom
8 A
- Querschnitt flexibel (min.)
0.14 mm²
- Nennstrom - gerundet
8 A
- Querschnitt starr (min.)
0.14 mm²
- Querschnitt flexibel (max.)
1 mm²
- Querschnitt starr (max.)
1.5 mm²
- Kontaktmaterial
Zinn
- Herstellerfarbe
Grün
- Herst.-Teilenr.
1727803
- Inhalt
50 St.
- Höhe
27.4 mm
- Typ
MK3DS 1
- Gehäusefarbe
Grün
- Bemessungsspannung
160 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3573882 Phoenix Contact 1727803 Leiterplattenklemme 1 mm² Polzahl 27 Grün 50 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3573882 Phoenix Contact 1727803 Leiterplattenklemme 1 mm² Polzahl 27 Grün 50 St.
Beschreibung
Leiterplattenklemme, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 1 mm², Anzahl der Potenziale: 27, Anzahl der Reihen: 3, Polzahl pro Reihe: 9, Artikelfamilie: MK3DS 1, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton
Lieferumfang
- Geliefert wird: Phoenix Contact Leiterplattenklemme MK3DS 1/ 9-3,81, Verpackungseinheit: 50 Stk., EAN: 4017918116439
