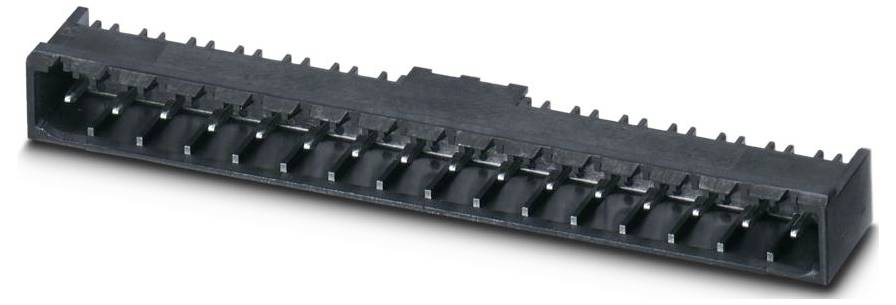

Phoenix Contact 1836489 Leiterplatten-Grundleiste Gesamtpolzahl 16 Anzahl Reihen 1 52 St. Carton
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leiterplatten-Grundleiste
Gesamtpolzahl
16
RM
5 mm
Inhalt
52 St.
Verpackungsart
Carton
Datenblatt (PDF)
100 Set(s)
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl (Packungsgröße 52 St.)
Gesamt
136,87 €
zzgl. MwSt.
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Leiterplatten-Grundleiste
- Polzahl Gesamt 16
- Anzahl Reihen 1
- Inhalt 52 St.
Technische Daten
- Anzahl der Steckkontaktreihen: 1
- Art der Banderolierung: Karton (für SMD)
- Ausführung des elektrischen Anschlusses: sonstige
- Befestigungsart: sonstige
- Bemessungsstoßspannung: 4 kV
- Bemessungsstrom In: 12 A
- Betriebstemperatur: -40-100 °C
- Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
- Durchmesser Anschlusspin: 1.6 mm
- Kontaktausführung: Stift
- Länge des Pins: 2 mm
- Polzahl: 16
- Rastermaß der Anschlüsse: 5 mm
- Rastermaß der Kontakte: 5 mm
- Steckverbinderausführung: fester Steckverbinder
- Verschmutzungsgrad: 2
- Werkstoff der Kontaktbeschichtung: Zinn
- Werkstoff des Isolierkörpers: sonstige
- Überspannungskategorie: III
- Verpackungsart
Carton
- Produkt-Art
Leiterplatten-Grundleiste
- Gesamtpolzahl
16
- Besonderheiten
für THR-Lötanschluss
- Polzahl Gesamt
16
- Anzahl Reihen
1
- RM
5 mm
- Anschluss
THR
- Gehäuse-Material
PA
- Herst.-Teilenr.
1836489
- Inhalt
52 St.
- Kontaktmaterial
Zinn
- Max. Temperatur
100 °C
- Min. Temperatur
-40 °C
- Typ
CCA 2,5/16-G P20 THR
- Kontaktoberfläche Steckseite
Zinn
- Polzahl
16
- Querschnitt
2.5 mm²
- Stift-Länge
2 mm
- Gehäusefarbe
Schwarz
- Bemessungsspannung
320 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3576465 Phoenix Contact 1836489 Leiterplatten-Grundleiste Gesamtpolzahl 16 Anzahl Reihen 1 52 St. Carton
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3576465 Phoenix Contact 1836489 Leiterplatten-Grundleiste Gesamtpolzahl 16 Anzahl Reihen 1 52 St. Carton
Beschreibung
Leiterplatten-Grundleiste, Nennquerschnitt: 2,5 mm², Farbe: schwarz, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Sn, Kontaktart: Stift, Anzahl der Potenziale: 16, Anzahl der Reihen: 1, Polzahl: 16, Anzahl der Anschlüsse: 16, Artikelfamilie: CCA 2,5/..-G, Rastermaß: 5 mm, Montage: THR-Löten / Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2 mm, Anzahl der Lötpins pro Potenzial: 1, Stecksystem: COMBICON MSTB 2,5, Ausrichtung Steckgesicht: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton, Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter: Downloads
Lieferumfang
- Geliefert wird: Phoenix Contact Leiterplattensteckverbind. CCA 2,5/16-G P20 THR, Verpackungseinheit: 52 Stk., EAN: 4055626020785
