Phoenix Contact 1862042 Printklemme 1.5 mm² Polzahl 2 Grün 195 St. Piece kaufen

Grüne Steckklemme mit sieben gelben Hebeln, geeignet für Leiterplatten. Sie dient zum sicheren Verbinden elektrischer Leitungen.

Abbildung ähnlich

Technische Zeichnung eines elektrischen Steckverbinders mit Abmessungen. Links Seitenansicht und oben Aufsicht. Maße in Millimetern.

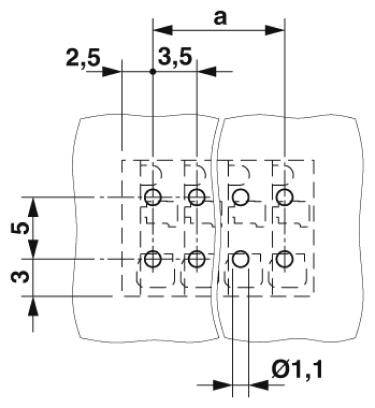

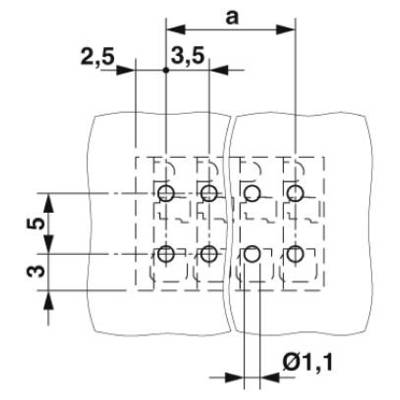

Technische Zeichnung von zwei Bauteilen mit Lochraster. Abstände: horizontal 3,5 mm, vertikal 2,5 mm. Lochdurchmesser 1,1 mm.

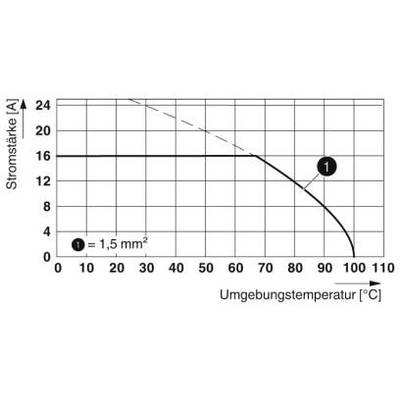

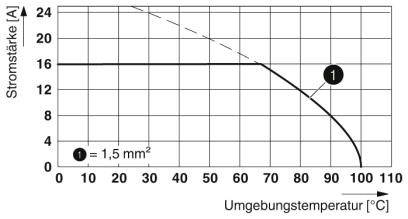

'Diagramm zeigt Stromstärke in Abhängigkeit von Umgebungstemperatur für 1,5 mm² Kabel. Stromstärke sinkt bei steigender Temperatur.'

1/4

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Printklemme

3.5 mm

Polzahl

Anschluss

Push-In-Klemme

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 195 St.)

Set(s)

Gesamt (0,45 € / Stück)

88,23 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Montageart: Wellenlöten
Anzahl der Anschlüsse: 2
Oberflächenbeschaffenheit: schmelztauchverzinnt
Metalloberfläche Lötbereich (Deckschicht): Zinn (2 - 4 µm Sn)
Isolierstoff: PA
Isolierstoffgruppe: I
Bauhöhe (Höhe ohne Lötpin): 10,2 mm
Pinlänge: 2,6 mm
Stiftabmessungen: 0,75 x 0,3 mm
Bemessungsstoßspannung (III/3): 2,5 kV
Frequenz: 10 - 150 - 10 Hz
Nennquerschnitt: 1.5 mm²

Verpackungsart: Piece

Typ: SPTAF 1/ 2-3,5-EL

Produkt-Art: Printklemme

Besonderheiten: mit Push-in-Federanschluss

RM: 3.5 mm

Anzahl Reihen: 1

Polzahl: 2

Abisolierlänge (max.): 8 mm

Anschluss: Push-In-Klemme
Print

Nennstrom: 16 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 16 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Kontaktmaterial: Cu-Legierung, verzinnt

Gehäusematerial: PA

Herstellerfarbe: Grün

Herst.-Teilenr.: 1862042

Inhalt: 195 St.

Nennspannung: 160 V

Breite: 8.5 mm

Höhe: 12.8 mm

Länge: 11 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209494 Phoenix Contact 1862042 Printklemme 1.5 mm² Polzahl 2 Grün 195 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209494 Phoenix Contact 1862042 Printklemme 1.5 mm² Polzahl 2 Grün 195 St. Piece

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Fingerbedienbare Lösetaste für hohen Bedienkomfort. Geringe Bauteilgröße für platzkritische Anwendungen. Schnell und komfortabel testen durch integrierte Prüfmöglichkeit.
