Phoenix Contact 1889259 Leiterplattenklemme 1.5 mm² Polzahl 1 Grün 50 St. Carton kaufen

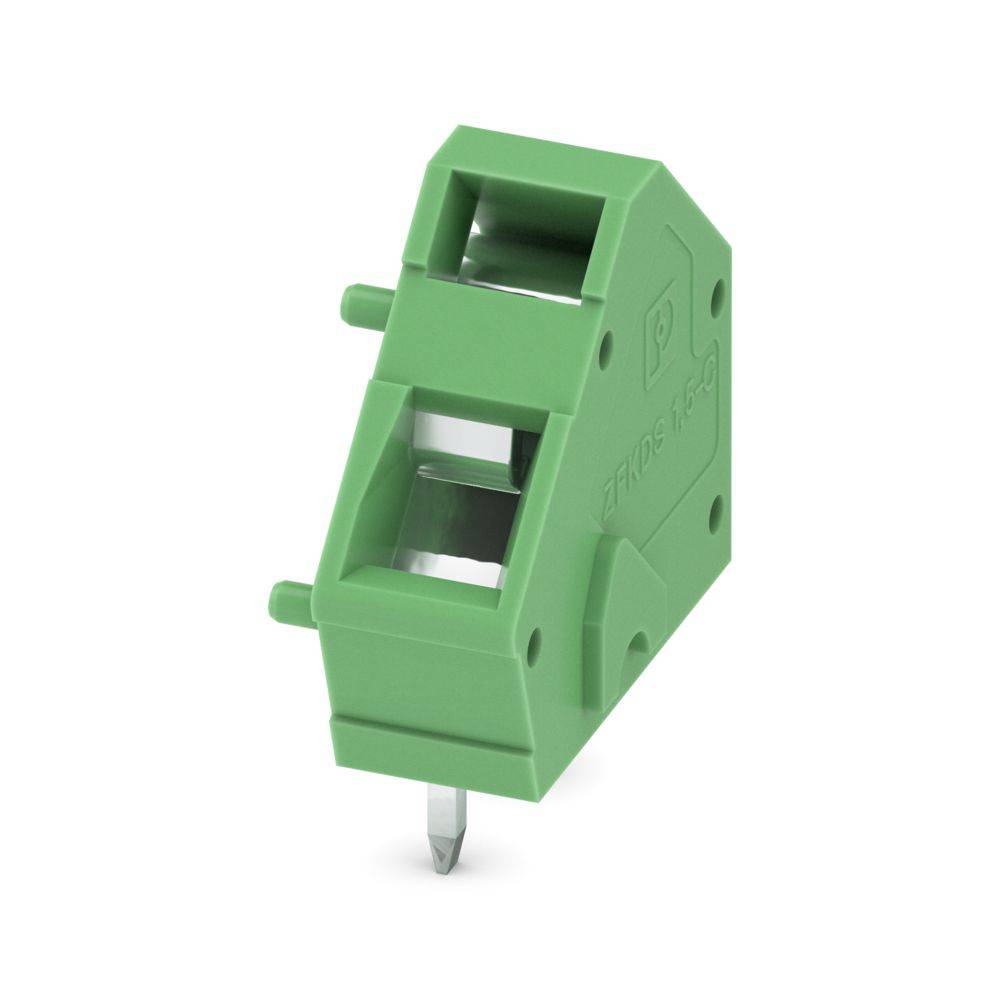

Ein grüner, abgewinkelter elektronischer Steckverbinder mit doppelten Verriegelungslaschen und einem Einführungsschlitz, konzipiert für die Montage auf Leiterplatten.

Abbildung ähnlich

Verpackungsart

Carton

Produkt-Art

Leiterplattenklemme

5 mm

Polzahl je Reihe

Polzahl

Datenblatt (PDF)

Lieferung Do., 3. Sept.

23 Set(s)

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (0,29 € / Stück)

16,81 €

-15 %

14,28 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anschließbarer Leiterquerschnitt eindrähtig: 0.2-2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25-1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2-1.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 2.5-2.5 mm²
Anschlussart Leiter: Federzuganschluss
Anschlussart Leiterplatte: Lötanschluss
Anzahl der elektrischen Anschlüsse: 1
Anzahl der Etagen: 1
Art der Banderolierung: Karton (für SMD)
Art der Leiterplattenbefestigung: Anschlusskontakt
Befestigungsart: löten
Bemessungsstoßspannung: 4 kV
Bemessungsstrom In: 16 A
Betriebstemperatur: -40-105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Durchmesser Anschlusspin: 1.1 mm
Länge des Pins: 3.5 mm
Rastermaß der Anschlüsse: 5 mm
Verschmutzungsgrad: 2
Werkstoff der Anschlussoberfläche: Zinn
Werkstoff des Isolierkörpers: sonstige
Überspannungskategorie: III

Verpackungsart: Carton

Typ: ZFKDS 1,5C-5,0

Produkt-Art: Leiterplattenklemme

RM: 5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 1

Polzahl: 1

Serie: ZFKDS(A)

Nennstrom: 16 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 16 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 2.5 mm²

Kontaktmaterial: Zinn

Herstellerfarbe: Grün

Herst.-Teilenr.: 1889259

Inhalt: 50 St.

Höhe: 16.25 mm

Gehäusefarbe: Grün

Bemessungsspannung: 400 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3577456 Phoenix Contact 1889259 Leiterplattenklemme 1.5 mm² Polzahl 1 Grün 50 St. Carton

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3577456 Phoenix Contact 1889259 Leiterplattenklemme 1.5 mm² Polzahl 1 Grün 50 St. Carton

Beschreibung

Leiterplattenklemme, Nennstrom: 16 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 1, Anzahl der Reihen: 1, Polzahl pro Reihe: 1, Artikelfamilie: ZFKDS(A) 1,5C, Rastermaß: 5 mm, Anschlussart: Zugfederanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton. Einzelscheibe zum individuellen Zusammenstellen unterschiedlicher Polzahlen. Zum Abschluss des Blocks wird zusätzliche eine Abschlussklemme benötigt (siehe Zubehör). Geblockte Artikel in unterschiedlichen Polzahlen werden ebenfalls angeboten.
