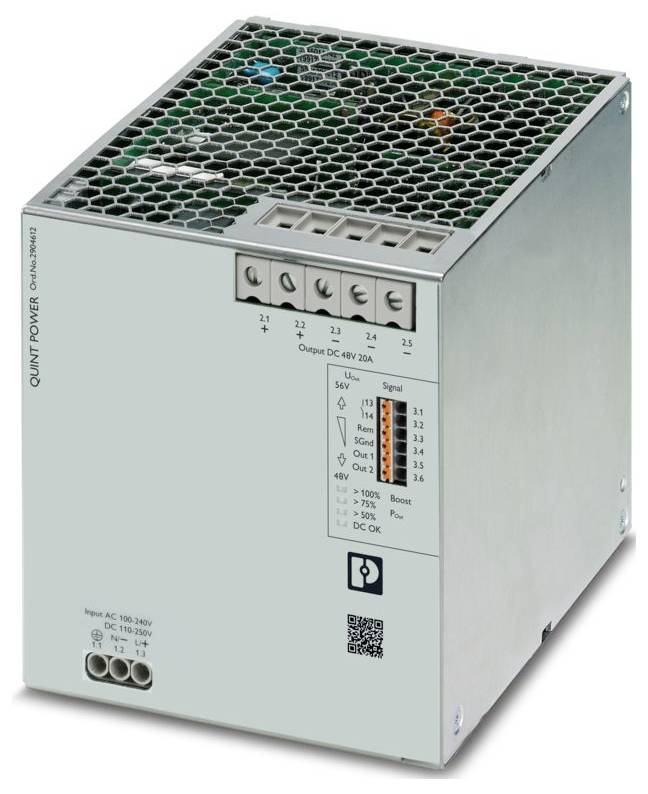

Phoenix Contact 2904612 Stromversorgung 48 V/DC 20 A 1060 VA Inhalt 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
525,87 €
zzgl. MwSt.
Kostenfreier Versand
Highlights & Details
Stromversorgung
- AC/DC, 48..56 V, 30 A, 48 V, 20 A, Kurzschlussfest: ja, 100..240 V, 110..350 V, Ausgangsspannung geregelt: ja, 960 W, Stabilisiert: ja, Schraubanschluss, Tragschienenmontage möglich: ja, Wandmontage möglich: nein, Geeignet für Reiheneinbau: nein, 130 mm, Direktmontage möglich: nein, 120 mm, 140 mm, Geeignet für Sicherheitsfunktionen: ja, ohne, Schutzart (IP): IP20, sonstige
Eco contribution recycling symbols
Technische Daten
- Produktfamilie: QUINT POWER
- Anschlussart: Push-in-Anschluss
- Breite: 120 mm
- Höhe: 130 mm
- Tiefe: 140 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: EN 61000-4-10
- Montageart: Tragschiene: 35 mm
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: Überspannungskategorie
- Verschmutzungsgrad: 2
- Vibration (Betrieb): 5 Hz ... 100 Hz Resonanzsuche 0,7g, 90 min., Resonanzfrequenz 0,7g, 90 min. (nach DNV GL Klasse A)
- Abisolierlänge: 10 mm
- Leiterquerschnitt flexibel min.: 0,5 mm²
- Leiterquerschnitt flexibel max.: 1,5 mm²
- Leiterquerschnitt starr min: 0,5 mm²
- Leiterquerschnitt starr max: 1 mm²
- Einbaulage: waagerechte Tragschiene NS 35, EN 60715
- Anzugsdrehmoment min: 1,2 Nm
- Frequenzbereich: 50 Hz ... 60 Hz
- Schutzklasse: I
- Frequenz: 50 Hz
- Eingangsnennspannungsbereich: 110 V DC ... 250 V DC
- Eingangsspannungsbereich: 110 V DC ... 250 V DC -18 % ... +40 %
- Spannungsfestigkeit max.: 300 V AC 60 s
- Einschaltstromstoß: typ. 12 A (bei 25 °C)
- Einschaltstromstoßintegral (I2t): < 1 A2s
- Einschaltstromstoßbegrenzung: 12 A (nach 1 ms)
- Netzausfallüberbrückungszeit: typ. 27 ms (120 V AC);typ. 28 ms (230 V AC)
- Stromaufnahme: 12 A (110 V DC);5 A (250 V DC)
- Nennleistungsaufnahme: 1060 VA
- Eingangssicherung: 16 A (träge, intern)
- Auswahl geeigneter Sicherung für den Eingangsschutz: 16 A ... 20 A (Charakteristik B, C, D, K oder vergleichbar)
- Wirkungsgrad: typ. 95,2 % (120 V AC);typ. 96,2 % (230 V AC)
- Nennausgangsspannung: 48 V DC
- Einstellbereich der Ausgangsspannung (USet): 48 V DC ... 56 V DC (leistungskonstant)
- Nennausgangsstrom (IN): 20 A
- Statischer Boost (IStat.Boost): 22,5 A
- Dynamischer Boost (IDyn.Boost): 30 A (5 s)
- Selective Fuse Breaking (ISFB): 105 A (15 ms)
- Magnetische Sicherungsauslösung: A1...A20 / B2...B10 / C1...C6 / Z1...Z16
- Kurzschlussfest: ja
- Leerlauffest: ja
- Rückspeisefestigkeit: ≤ 60 V DC
- Schutz gegen Überspannung am Ausgang (OVP): ≤ 60 V DC
- Restwelligkeit: < 50 mVSS (bei Nennwerten)
- Serienschaltbarkeit: ja
- Verlustleistung Leerlauf maximal: < 4 W (120 V AC);< 4 W (230 V AC)
- Verlustleistung Nennlast maximal: < 51 W (120 V AC);< 41 W (230 V AC)
- Verlustleistung SLEEP MODE: < 3 W (120 V AC);< 3 W (230 V AC)
- Parallelschaltbarkeit: ja, zur Redundanz und Leistungserhöhung
- Absicherung (sekundärseitig): elektronisch;thermomagnetisch;thermisch
- Eingang: 1 kV (Prüfschärfegrad 4 - symmetrisch);2 kV (Prüfschärfegrad 4 - unsymmetrisch)
- Ausgang: 1 kV (Prüfschärfegrad 3 - symmetrisch);2 kV (Prüfschärfegrad 3 - unsymmetrisch)
- Signal: 4 kV (Prüfschärfegrad 4 - unsymmetrisch)
- Signalisierungsarten: LED;Potenzialfreier Signalkontakt;Aktiver Signalausgang Out1 (digital, konfigurierbar);Aktiver Signalausgang Out2 (digital, analog, konfigurierbar);Remote-Kontakt;Signalerde SGnd
- Default: geschlossen (UOut > 0,9 USet)
- Digital: 24 V DC 1 A;30 V AC/DC 0,5 A
- Analog: 4 mA ... 20 mA ±5 % (Bürde ≤400 Ω)
- Signalerde SGnd: Bezugspotenzial für Out1, Out2 und Rem
- Anzahl Phasen: 1
- Isolationsspannung Eingang/Ausgang: 4 kV AC (Typprüfung);2 kV AC (Stückprüfung)
- Schaltfrequenz: 85,00 kHz ... 107,00 kHz (Hilfswandler-Stufe);45,00 kHz ... 200,00 kHz (Hauptwandler-Stufe);50,00 kHz ... 500,00 kHz (PFC-Stufe)
- MTBF (IEC 61709, SN 29500): > 949000 h (25 °C);> 569000 h (40 °C);> 260000 h (60 °C)
- Lebensdauererwartung (Elektrolytkondensatoren): Lebensdauererwartung (Elektrolytkondensatoren)
- Strom: 40 A
- Temperatur: 25 °C
- Zeit: 217000 h
- Zusatztext: Prüfschärfegrad 2
- Einbaumaß: Einbaumaß
- Schutzlackiert: nein
- Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen): V0
- Gehäusematerial: Metall
- Ausführung der Haube: Rostfreier Stahl X6Cr17
- Ausführung der Seitenteile: Aluminium
- Einsatzhöhe: ≤ 5000 m (> 2000 m, Derating beachten)
- Klimaklasse: 3K3 (nach EN 60721)
- Max. zul. Luftfeuchtigkeit (Betrieb): ≤ 95 % (bei 25 °C, keine Betauung)
- Schock: 11 ms, 15 g, je Raumrichtung (nach IEC 60068-2-27)
- Temp Code: T4 (-25 ... +70 °C | > 60 °C, Derating: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- CSA: CAN/CSA-C22.2 No. 61010-2-201;CAN/CSA-C22.2 No. 107.1-16
- SIQ: CB-Scheme (IEC 61010-1, IEC 61010-2-201)
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
- Niederspannungs-Richtlinie: Konformität zur NSR-Richtlinie 2014/35/EU
- EMV-Anforderungen Störaussendung: EN 61000-6-3;EN 61000-6-4
- EMV-Anforderungen Störfestigkeit: EN 61000-6-1;EN 61000-6-2
- Leitungsgeführte Störaussendung: Leitungsgeführte Störaussendung
- Störabstrahlung: Störabstrahlung
- DNV GL leitungsgeführte Störaussendung: DNV GL leitungsgeführte Störaussendung
- DNV: Klasse B
- DNV GL Störabstrahlung: DNV GL Störabstrahlung
- Entladung statischer Elektrizität: Entladung statischer Elektrizität
- Kontaktentladung: 8 kV (Prüfschärfegrad 4)
- Luftentladung: 15 kV (Prüfschärfegrad 4)
- Bemerkung: Kriterium A: 0,5 / 1 Periode
- Kriterium B: 5 / 50 / 250 Perioden
- Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
- Prüffeldstärke: 1000 A/m
- Schnelle Transienten (Burst): Schnelle Transienten (Burst)
- Stoßspannungsbelastung (Surge): Stoßspannungsbelastung (Surge)
- Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
- Eingang/Ausgang/Signal: unsymmetrisch
- Spannung: 2,5 kV
- Magnetfeld mit energietechnischer Frequenz: Magnetfeld mit energietechnischer Frequenz
- Spannungseinbrüche: Spannungseinbrüche
- Spannungseinbruch: 0 %
- Impulsförmiges Magnetfeld: Impulsförmiges Magnetfeld
- Asymmetrische leitungsgeführte Störgrößen: Asymmetrische leitungsgeführte Störgrößen
- Testlevel 1: 100 kHz
- Testlevel 2: 1 MHz
- Testlevel 3: 1,5 kHz 15 kHz (Prüfschärfegrad 4)
- Testlevel 4: 15 kHz 150 kHz (Prüfschärfegrad 4)
- Testlevel 5: 16,7 Hz 50 Hz 60 Hz (Prüfschärfegrad 4)
- Testlevel 6: 150 Hz 180 Hz (Prüfschärfegrad 4)
- Gedämpft schwingende Welle: Gedämpft schwingende Welle
- Eingang, Ausgang (Testlevel 1): 100 kHz 1 MHz (Prüfschärfegrad 3 - symmetrisch)
- Eingang, Ausgang (Testlevel 2): 10 MHz (Prüfschärfegrad 3 - unsymmetrisch)
- Eingang, Ausgang (Testlevel 3): 100 kHz 1 MHz (Prüfschärfegrad 3 - unsymmetrisch)
- Signale (Testlevel 1): 100 kHz 1 MHz (Prüfschärfegrad 3 - symmetrisch)
- Signale (Testlevel 2): 100 kHz 1 MHz (Prüfschärfegrad 3 - unsymmetrisch)
- Gedämpft schwingendes Magnetfeld: Gedämpft schwingendes Magnetfeld
- Kriterien: Kriterien
- Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
- Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
- Kriterium C: Zeitweilige Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst korrigiert oder durch Betätigung der Bedienelemente wiederherstellbar ist.
- Umgebungstemperatur (Startup type tested): -40 °C
- Bahnanwendungen: EN 50121-3-2;EN 50121-5;IEC 62236-3-2;IEC 62236-5
- Steuereingang (konfigurierbar) Rem: Ausgangsleistung EIN/AUS (SLEEP MODE)
- AC-Betrieb: AC-Betrieb
- Netzform: Sternnetz
- Landesnetzspannung typisch: 120 V AC;230 V AC
- Spannungsart der Versorgungsspannung: DC
- Frequenzbereich (fN): 50 Hz ... 60 Hz -10 % ... +10 %;16,7 Hz (nach EN 50163)
- Ableitstrom gegen PE: < 3,5 mA;1,7 mA (264 V AC, 60 Hz)
- DC-Betrieb: DC-Betrieb
- Derating: > 60 °C ... 70 °C (2,5 %/K)
- Regelabweichung: < 0,5 % (Laständerung statisch 10 % ... 90 %);< 1 % (Laständerung dynamisch 10 % ... 90 %, (10 Hz));< 0,25 % (Eingangsspannungsänderung ±10 %)
- Ausgangsleistung: 960 W;1080 W;1440 W
- Crest Faktor: typ. 1,66 (120 V AC);typ. 1,63 (230 V AC)
- Signal Out 1 (konfigurierbar): Signal Out 1 (konfigurierbar)
- Signal Out 2 (konfigurierbar): Signal Out 2 (konfigurierbar)
- Signal Relais 13/14 (konfigurierbar): Signal Relais 13/14 (konfigurierbar)
- Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse min.: 0,2 mm²
- Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse max.: 0,75 mm²
- Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse min.: 0,2 mm²
- Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse max.: 1,5 mm²
- Leiterquerschnitt AWG min: 20
- Leiterquerschnitt AWG max: 16
- Anzugsdrehmoment max: 1,5 Nm
- Signalausgang: Signalausgang
- POut: > 100 % (LED leuchtet gelb, Ausgangsleistung > 960 W);> 75 % (LED leuchtet grün, Ausgangsleistung > 720 W);> 50 % (LED leuchtet grün, Ausgangsleistung > 480 W)
- UOut: > 0,9 x USet (LED leuchtet grün);< 0,9 x USet (LED blinkt grün)
- Isolationsspannung Ausgang/PE: 0,5 kV DC (Typprüfung);0,5 kV DC (Stückprüfung)
- Isolationsspannung Eingang/PE: 2,5 kV AC (Typprüfung);2,4 kV AC (Stückprüfung)
- Umweltschutzdirektive: RoHS-Richtlinie 2011/65/EU;WEEE;Reach
- Einbauabstand rechts/links: 5 mm / 5 mm
- Einbauabstand oben/unten: 50 mm / 50 mm
- Norm - Begrenzung Netz-Oberschwingungsströme: EN 61000-3-2
- Norm - Elektrische Sicherheit: IEC 61010-2-201 (SELV)
- Norm - Schutzkleinspannung: IEC 61010-1 (SELV);IEC 61010-2-201 (PELV)
- Norm - Sichere Trennung: IEC 61558-2-16;IEC 61010-2-201
- Norm - Sicherheit für Mess-, Steuer-, Regel- und Laborgeräte: IEC 61010-1
- Norm - Sicherheit von Transformatoren: EN 61558-2-16
- Batterie Ladung: DIN 41773-1
- Zulassung - Anforderung der Halbleiterindustrie in Bezug auf Netzspannungseinbrüche: SEMI F47-0706, EN 61000-4-11
- EN 61558-2-16: II (≤ 4000 m)
- UL-Zulassungen: UL Listed UL 508;UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
- EMV-Anforderungen Energieversorgung: IEC 61850-3 (G,H);EN 61000-6-5 (Schaltanlagen)
- Oberschwingströme: Oberschwingströme
- Flicker: Flicker
- Anzahl der Perioden: 0,5 / 1 / 5 / 50 / 250 Perioden
- Gedämpfte Sinusschwingungen (Ring wave): Gedämpfte Sinusschwingungen (Ring wave)
- HART FSK Physical Layer Test Specification Compliance: Ausgangsspannung UOut konform
- Schiffbau-Zulassung: DNV beantragt
- Testlevel 7: 16,7 Hz 50 Hz 60 Hz (Prüfschärfegrad 4)
- Produkt-Art
Stromversorgung
- Eingangsspannung (min.)
100 V/AC
110 V/DC
- Eingangsspannung (max.)
240 V/AC
250 V/DC
- Ausgangsstrom (max.)
20 A
- Ausgangsstrom (max.) - gerundet
20 A
1060 VA
- Phasen
1
- Ausgangsspannung (nom.)
48 V/DC
- Anschluss
Schrauben
Push-In-Federkraftanschluss
- Abm.
(L x B x H) 140 x 120 x 130 mm
- Betriebstemperatur (max.)
70 °C
- Betriebstemperatur (max.) (Derating)
70 °C
- Betriebstemperatur (min.) (Derating)
60 °C
- Betriebstemperatur (min.)
-25 °C
- Herst.-Teilenr.
2904612
- Inhalt
1 St.
- Breite
120 mm
- Höhe
130 mm
- Länge
140 mm
IP20
- Typ
QUINT4-PS/1AC/48DC/20
- Tiefe
140 mm
- Einbauhöhe
130 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3579784 Phoenix Contact 2904612 Stromversorgung 48 V/DC 20 A 1060 VA Inhalt 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3579784 Phoenix Contact 2904612 Stromversorgung 48 V/DC 20 A 1060 VA Inhalt 1 St.
Beschreibung
Primär getaktete Stromversorgung QUINT POWER, Schraubanschluss, Tragschiene: 35 mm, Eingang: 1-phasig, Ausgang: 48 V DC / 20 A
Ausführung
- Ausstattung: AC/DC, 48..56 V, 48 V, 100..240 V, 100..240 V, 110..350 V, ja
Lieferumfang
- Geliefert wird: Phoenix Contact Stromversorgung QUINT4-PS/1A#2904612, Verpackungseinheit: 1 Stk., EAN: 4063151023485
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
