Phoenix Contact 2909575 Hutschienen-Netzteil (DIN-Rail) 1.3 A 30 W Inhalt 1 St. kaufen

Ein graues, rechteckiges elektrisches Modul mit Details zu Spannung und Signalen auf der Vorderseite, verwendet zur Stromregelung in industriellen Anwendungen.

Abbildung ähnlich

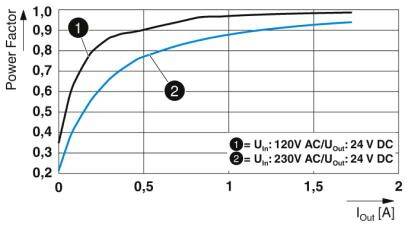

Diagramm zeigt Leistungsfaktor gegen Ausgangsstrom. Zwei Kurven, 120V AC und 230V AC, zeigen Anstieg auf bis nahe 1 bei 2A.

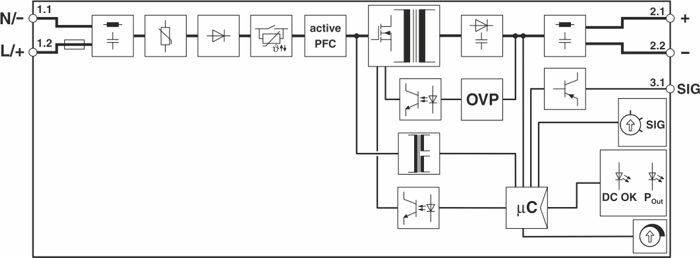

'Schaltplan eines elektronischen Geräts mit Bauteilen wie Gleichrichter, aktiver PFC, OVP und Mikrocontroller. Verbindungen zu DC OK und SIG.'

'Diagramm zeigt Schaltkreise: Input, Signaling, Output in Gehäuse. Input: '+' 'L', 'N', '-'. Output: 'O' '+' '-'. Pfeile zeigen A von Input zu Signaling und Output.'

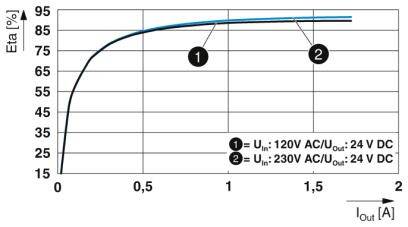

'Diagramm zeigt Effizienzkurve eines Netzteils bei unterschiedlichen Eingangs- und Ausgangsspannungen. Effizienz steigt mit höherem Strom.'

Abbildung eines Geräts zur Hutschienenmontage mit Abmessungen 159 mm x 22,5 mm. Enthält Anschlüsse für Signal, DC, und AC-Eingang.

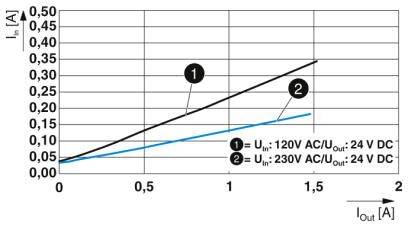

'Diagramm zeigt Strom In [A] gegen Iout [A]: 1) 120V AC/24V DC (steigende Linie), 2) 230V AC/24V DC (steilere Linie).'

1/7

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 2. Sept.

5 Stück

Verkauf und Versand:

technik-guenstiger AGB

Anzahl

Stück

Gesamt

52,61 €

zzgl. MwSt.

8,95 €

Nur noch 5 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 9. Sept.

Versand

65,54 €

57,13 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Stromversorgung

AC/DC, 24..28 V, 24 V, 2,6 A, Ausgangsspannung einstellbar: ja, 1,3 A, Kurzschlussfest: ja, 100..240 V, 110..350 V, Ausgangsspannung geregelt: ja, 37 VA, 30 W, Stabilisiert: ja, sonstige, Tragschienenmontage möglich: ja, Wandmontage möglich: nein, Geeignet für Reiheneinbau: nein, 22,5 mm, 106 mm, Direktmontage möglich: nein, 90 mm, Geeignet für Sicherheitsfunktionen: ja, ohne

Technische Daten

Spannungsfestigkeit: 300 V/AC 30 s
Abisolierlänge: 10 mm
Stromaufnahme: 0.46 A (100 V/AC), 0.37 A (120 V/AC), 0.2 A (230 V/AC), 0.2 A (240 V/AC)
Nennleistungsaufnahme: 37 VA

Ausführung: Tragschienenmontage

Produkt-Art: Hutschienen-Netzteil (DIN-Rail)

Eingangsspannung (min.): 100 V/AC

Ausgangsspannung: 24 V/DC

Eingangsspannung: 100 V/AC - 240 V/AC

Eingangsspannung (max.): 240 V/AC

Ausgangsstrom (max.): 1.3 A

Ausgangsstrom (max.) - gerundet: 1.3 A

: 30 W

Phasen: 1

Anschluss: Push-In-Klemme

Abm.: (L x B x H) 90 x 22.5 x 106 mm

Gewicht: 0.188 kg

Ausgangsspannung (max.): 24 V/DC

Betriebstemperatur (max.): +70 °C

Betriebstemperatur (min.) (Derating): +60 °C

Betriebstemperatur (min.): -25 °C

Herst.-Teilenr.: 2909575

Inhalt: 1 St.

MTBF: 1904000 h

Breite: 22.5 mm

Höhe: 106 mm

Länge: 90 mm

: IP20

Max. Temperatur: +85 °C

Min. Temperatur: -40 °C

Typ: QUINT4-PS/1AC/24DC/1.3/PT

Wirkungsgrad: 90.7 %

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2140967 Phoenix Contact 2909575 Hutschienen-Netzteil (DIN-Rail) 1.3 A 30 W Inhalt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2140967 Phoenix Contact 2909575 Hutschienen-Netzteil (DIN-Rail) 1.3 A 30 W Inhalt 1 St.

Beschreibung

Starten schwieriger Lasten durch dynamischen Boost. Präventive Funktionsüberwachung meldet kritische Betriebszustände, bevor Fehler auftreten. Platzeinsparung im Schaltschrank durch schmale und flache Bauform.
