Phoenix Contact 2910123 DC/DC-Wandler 24 V/DC 48 V/DC 5 A 256 VA Inhalt 1 St. kaufen

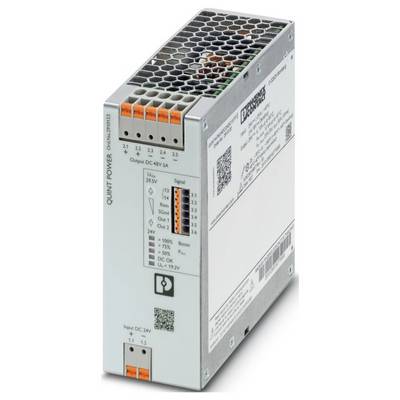

Eine rechteckige Stromversorgungseinheit für den industriellen Einsatz mit der Bezeichnung „QUINT POWER". Verfügt über mehrere Anschlüsse sowie angezeigte Spannungs- und Signaleinstellungen an der Seite.

Abbildung ähnlich

Unser Service für Sie

Datenblatt (PDF)

Lieferung Fr., 11. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (256,30 € / Stück)

256,30 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

DC/DC-Wandler

18..32 V, 48 V, 1, 240 VA, Schutzart (IP): IP20, Ringkern: nein, Geeignet für Platinenmontage: nein, Geeignet für Reiheneinbau: nein

Technische Daten

Produktfamilie: QUINT POWER
Anschlussart: Push-in-Anschluss
Breite: 122 mm
Höhe: 130 mm
Tiefe: 53 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Normen/Bestimmungen: EN 61000-4-10
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: Überspannungskategorie
Verschmutzungsgrad: 2
Vibration (Betrieb): 5 Hz ... 100 Hz Resonanzsuche 2,3g, 90 min., Resonanzfrequenz 2,3g, 90 min. (nach DNV GL Klasse C)
Abisolierlänge: 8 mm
Frequenzbereich: 50 Hz ... 60 Hz
Kennzeichnung: LR
Schutzklasse: Special with SELV input and output
Frequenz: 300 Hz
Eingangsnennspannungsbereich: 24 V DC
Eingangsspannungsbereich: 24 V DC -25 % ... +40 %
Weitbereichseingang: nein
Spannungsfestigkeit max.: 35 V DC (60 s)
Einschaltstromstoß: typ. 1 A
Einschaltstromstoßintegral (I2t): < 0,01 A2s
Einschaltstromstoßbegrenzung: 1 A (nach 1 ms)
Netzausfallüberbrückungszeit: typ. 16 ms (24 V DC)
Stromaufnahme: 13,8 A (24 V DC)
Nennleistungsaufnahme: 256 VA
Einschaltzeit typisch: 300 ms (aus dem SLEEP MODE)
Einschaltzeit: < 1 s
Eingangssicherung: 30 A (träge, intern)
Auswahl geeigneter Sicherung für den Eingangsschutz: 16 A ... 20 A (Charakteristik B, C, D, K oder vergleichbar)
Wirkungsgrad: typ. 94 % (24 V DC)
Ausgangscharakteristik: U/I Advanced;Smart HICCUP;FUSE MODE
Nennausgangsspannung: 48 V DC
Einstellbereich der Ausgangsspannung (USet): 48 V DC ... 56 V DC (> 48 V leistungskonstant)
Nennausgangsstrom (IN): 5 A
Statischer Boost (IStat.Boost): 6,25 A
Dynamischer Boost (IDyn.Boost): 10 A (5 s)
Selective Fuse Breaking (ISFB): 30 A (15 ms)
Magnetische Sicherungsauslösung: A1...A6 / B2 / C1...C2 / Z1...Z6
Kurzschlussfest: ja
Leerlauffest: ja
Ausgangsleistung (PN): 240 W
Ausgangsleistung (PStat. Boost): 300 W
Ausgangsleistung (PDyn. Boost): 480 W (5 s)
Rückspeisefestigkeit: ≤ 60 V DC
Schutz gegen Überspannung am Ausgang (OVP): ≤ 60 V DC
Restwelligkeit: < 50 mVSS
Regelabweichung statisch: < 3 % (Laständerung statisch 10 % ... 90 %)
Regelabweichung dynamisch: < 3 % (Laständerung statisch 10 % ... 90 %)
Regelabweichung Eingangsspannungsänderung: < 3 % (Laständerung statisch 10 % ... 90 %)
Anstiegszeit: < 100 ms (UOUT (10 % ... 90 %))
Serienschaltbarkeit: ja
Verlustleistung Leerlauf maximal: < 4 W
Verlustleistung Nennlast maximal: < 16 W
Verlustleistung SLEEP MODE: < 2 W
Parallelschaltbarkeit: ja, zur Redundanz und Leistungserhöhung
Absicherung (sekundärseitig): elektronisch;thermomagnetisch;thermisch
Eingang: 1 kV (Prüfschärfegrad 3 - symmetrisch);2 kV (Prüfschärfegrad 3 - unsymmetrisch)
Position: 3.x
Leiteranschluss: Leiteranschluss
starr: 0,2 mm² ... 1 mm²
flexibel: 0,2 mm² ... 1,5 mm²
flexibel mit Aderendhülse ohne Kunststoffhülse: 0,2 mm² ... 1,5 mm²
flexibel mit Aderendhülse mit Kunststoffhülse: 0,2 mm² ... 0,75 mm²
starr (AWG): 24 ... 16
Ausgang: 1 kV (Prüfschärfegrad 3 - symmetrisch);2 kV (Prüfschärfegrad 3 - unsymmetrisch)
Signal: 2 kV (Prüfschärfegrad 3 - unsymmetrisch)
LED-Signalisierung: LED-Signalisierung
Signalisierungsarten: LED;Potenzialfreier Signalkontakt;Aktiver Signalausgang Out1 (digital, konfigurierbar);Aktiver Signalausgang Out2 (digital, analog, konfigurierbar);Remote-Kontakt;Signalerde SGnd
Signalschwelle: > 100 % (LED leuchtet gelb, Ausgangsleistung > 240 W);> 75 % (LED leuchtet grün, Ausgangsleistung > 180 W);> 50 % (LED leuchtet grün, Ausgangsleistung > 120 W);> 0,9 x USet (LED leuchtet grün);< 0,9 x USet (LED blinkt grün);> 0,8 x UInNom (LED aus);< 0,8 x UInNom (LED leuchtet gelb)
Signaleingang Remote (konfigurierbar): Signaleingang Remote (konfigurierbar)
Anschlusskennzeichnung: 3.4 +
Funktion: Signalerde
Default: Ausgangsspannung
Signalausgang Out 1 (konfigurierbar): Signalausgang Out 1 (konfigurierbar)
Digital: 24 V DC;1 A;30 V AC;0,5 A
Signaloption: Ausgangsstrom;Ausgangsleistung;Betriebsstunden;Frühwarnung hohe Temperaturen;OVP Spannungsbegrenzung aktiv;UIN Eingangsspannung OK
Signalausgang Out 2 (konfigurierbar): Signalausgang Out 2 (konfigurierbar)
Analog: 4 mA ... 20 mA ±5 % (Bürde ≤400 Ω)
Signalausgang Relais 13/14 (konfigurierbar): Signalausgang Relais 13/14 (konfigurierbar)
Schaltkontakt (potenzialfrei): potenzialfrei
Signalerde SGnd: Signalerde SGnd
Bezugspotenzial: zu OUT1, OUT2, REM
Anzahl Phasen: 1,00
Isolationsspannung Eingang/Ausgang: 4 kV DC (Typprüfung);2 kV DC (Stückprüfung)
Schaltfrequenz: 190,00 kHz ... 220,00 kHz (Hilfswandler-Stufe);67,00 kHz ... 135,00 kHz (Hauptwandler-Stufe)
MTBF (IEC 61709, SN 29500): > 1369000 h (25 °C);> 793000 h (40 °C);> 328000 h (60 °C)
Lebensdauererwartung (Elektrolytkondensatoren): Lebensdauererwartung (Elektrolytkondensatoren)
Strom: 5 A
Temperatur: 30 °C
Zeit: 50 ms
Zusatztext: Prüfschärfegrad 2
Artikelabmessungen: Artikelabmessungen
Artikelabmessungen bei alternativer Montage: Artikelabmessungen bei alternativer Montage
Einbaumaß: Einbaumaß
Einbauabstand rechts/links (aktiv): 15 mm / 15 mm (≤ 70 °C)
Einbauabstand rechts/links (passiv): 0 mm / 0 mm (≤ 70 °C)
Einbauabstand oben/unten (aktiv): 50 mm / 50 mm (≤ 70 °C)
Einbauabstand oben/unten (passiv): 50 mm / 50 mm (≤ 70 °C)
Montagehinweis: anreihbar: PN ≥50 %, horizontal 5 mm, neben aktiven Bauteilen 15 mm, vertikal 50 mm
anreihbar: PN <50 %, horizontal 0 mm, vertikal oben 40 mm, vertikal unten 20 mm
Schutzlackiert: nein
Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen): V0
Gehäusematerial: Metall
Ausführung der Haube: Rostfreier Stahl X6Cr17
Ausführung der Seitenteile: Aluminium
Einsatzhöhe: ≤ 5000 m (> 2000 m, Derating beachten)
Klimaklasse: 3K22 (nach EN 60721-3-3)
Max. zul. Luftfeuchtigkeit (Betrieb): ≤ 95 % (bei 25 °C, keine Betauung)
Schock: 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
Temp Code: T4 (-25 ... +70 °C | > 60 °C, Derating: 2,5 %/K)
EN 61010-1: II (≤ 5000 m)
EN 62477-1: III (≤ 2000 m)
Normbezeichnung: Bahnanwendungen
Sicherheit Mess-, Steuer-, Regel- und Laborgeräte: Sicherheit Mess-, Steuer-, Regel- und Laborgeräte
Schutzkleinspannung: Schutzkleinspannung
Netzspannungseinbrüche: Netzspannungseinbrüche
UL: UL
CSA: CSA
SIQ: SIQ
Schiffbau: Schiffbau
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
Niederspannungs-Richtlinie: Konformität zur NSR-Richtlinie 2014/35/EU
EMV-Anforderungen Störaussendung: EN 61000-6-3;EN 61000-6-4
EMV-Anforderungen Störfestigkeit: EN 61000-6-1;EN 61000-6-2
EMV-Anforderungen Kraftwerk: IEC 61850-3;EN 61000-6-5
Leitungsgeführte Störaussendung: Leitungsgeführte Störaussendung
Störabstrahlung: Störabstrahlung
DNV GL leitungsgeführte Störaussendung: DNV GL leitungsgeführte Störaussendung
DNV: Klasse B
DNV GL Störabstrahlung: DNV GL Störabstrahlung
Entladung statischer Elektrizität: Entladung statischer Elektrizität
Kontaktentladung: 8 kV (Prüfschärfegrad 4)
Luftentladung: 15 kV (Prüfschärfegrad 4)
Bemerkung: Kriterium B
Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
Prüffeldstärke: 1000 A/m
Schnelle Transienten (Burst): Schnelle Transienten (Burst)
Stoßspannungsbelastung (Surge): Stoßspannungsbelastung (Surge)
Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
Eingang/Ausgang/Signal: unsymmetrisch
Spannung: 1 kV
Magnetfeld mit energietechnischer Frequenz: Magnetfeld mit energietechnischer Frequenz
Spannungseinbrüche: Spannungseinbrüche
Spannungseinbruch: 0 %
Impulsförmiges Magnetfeld: Impulsförmiges Magnetfeld
Asymmetrische leitungsgeführte Störgrößen: Asymmetrische leitungsgeführte Störgrößen
Testlevel 1: 100 kHz
Testlevel 2: 1 MHz
Testlevel 3: 1,5 kHz 15 kHz (Prüfschärfegrad 3)
Testlevel 4: 15 kHz 150 kHz (Prüfschärfegrad 3)
Testlevel 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (Prüfschärfegrad 3)
Testlevel 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (Prüfschärfegrad 3)
Wechselanteil auf der Gleichspannung: Wechselanteil auf der Gleichspannung
Wechselanteil: 14 % (UN)
Gedämpft schwingende Welle: Gedämpft schwingende Welle
Eingang, Ausgang (Testlevel 1): 100 kHz 1 MHz (Prüfschärfegrad 2 - symmetrisch)
Eingang, Ausgang (Testlevel 2): 100 kHz 1 MHz (Prüfschärfegrad 2 - unsymmetrisch)
Eingang, Ausgang (Testlevel 3): 10 MHz (Prüfschärfegrad 2 - unsymmetrisch)
Signale (Testlevel 1): 100 kHz 1 MHz (Prüfschärfegrad 2 - symmetrisch)
Signale (Testlevel 2): 100 kHz 1 MHz (Prüfschärfegrad 2 - unsymmetrisch)
Gedämpft schwingendes Magnetfeld: Gedämpft schwingendes Magnetfeld
Kriterien: Kriterien
Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
Kriterium C: Zeitweilige Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst korrigiert oder durch Betätigung der Bedienelemente wiederherstellbar ist.
Umgebungstemperatur (Startup type tested): -40 °C
Bahnanwendungen: Bahnanwendungen
