Phoenix Contact 2910410 CBMC E4 24DC/1-4A+ IOL Schutzschalter 1 St. kaufen

Ein graues elektrisches Modul mit Anschlussklemmen und LED-Anzeigen. Verwendet für die Steuerung und Verteilung von elektrischem Strom.

Abbildung ähnlich

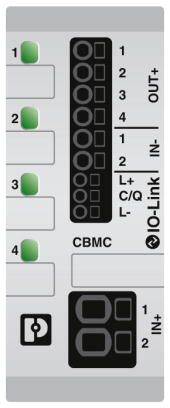

Ein Schalttafel mit vier grünen Kontrollleuchten, einer IO-Link-Anzeige und einem digitalen Display, das "1 2" zeigt.

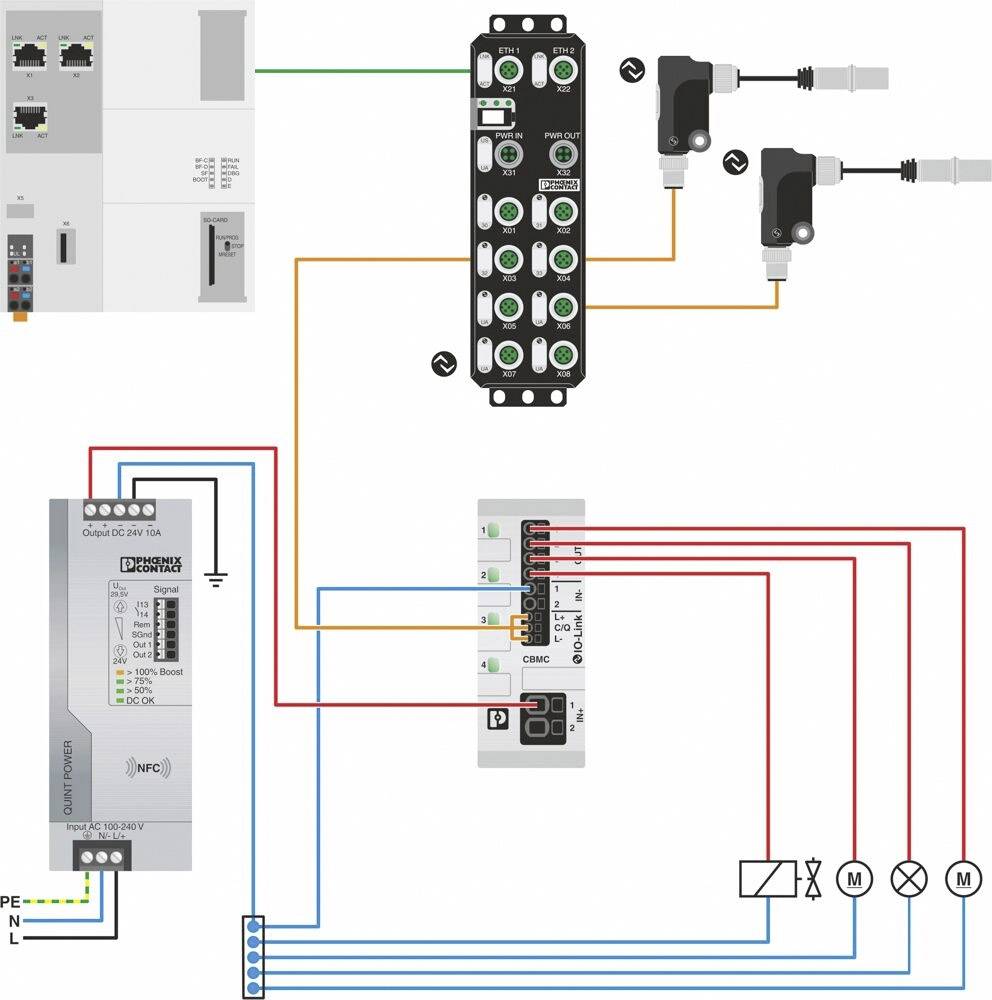

Verdrahtungsdiagramm für ein Automatisierungssystem mit Sensoren und Steuergerät. Zeigt die Verbindung von Kabeln und Komponenten.

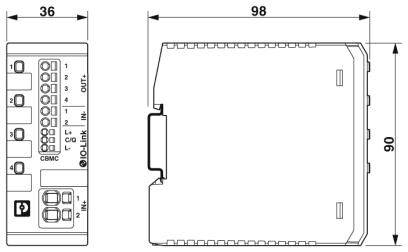

'Zeichnung eines elektronischen Geräts mit Abmessungen: 36 mm Breite, 98 mm Länge, 90 mm Höhe. Anschlüsse und Schalter vorne sichtbar.'

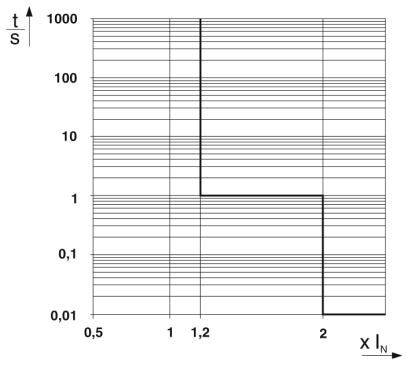

'Logarithmisches Diagramm, das die Abhängigkeit der Zeit t (S) von der Stromstärke X (A) zeigt. Die Daten bilden eine Stufenkurve.'

1/5

Abbildung ähnlich

Produkt-Art

Schutzschalter

Ausführung

Elektronischer Geräteschutzschalter

Anschluss

Push-In-Klemme

Herstellerfarbe

Lichtgrau

Min. Temperatur

+60 °C

Datenblatt (PDF)

Lieferung Mo., 5. Okt.

33 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (126,40 € / Stück)

126,40 €

zzgl. MwSt.

Kostenfreier Versand

nur 19,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Elektronischer Geräteschutzschalter

sonstige, 1, 36 mm, 90 mm, 98 mm, 30 V, 16 A, elektronisch, 15 A, 0,01 ms, 0,03 µF, Mit Fernmeldekontakt: nein, -25..60 °C

Technische Daten

Brennbarkeitsklasse nach UL 94: V-0
Montageart: Tragschiene: 35 mm
Polzahl: 1
Schutzklasse: III
Bauform: Tragschienenmodul einteilig
Sicherungstyp: elektronisch
Bemessungsstoßspannung: 0,5 kV
Betriebsspannung: 18 V DC ... 30 V DC
Bemessungsspannung: 24 V DC
Bemessungsstrom IN: max. 16 A DC (IN+)
Fail-Safe-Element: 15 A DC (pro Ausgangskanal)
Wirkungsgrad: > 99 %
Ruhestrom I0: typ. 33 mA
Verlustleistung: typ. 0,8 W (im Leerlauf)
Wartezeit nach Abschaltung eines Kanals: 5 s (bei Überlast / Kurzschluss)
Auslöseart: E (elektronisch)
Erforderliche Vorsicherung: nicht erforderlich, integriertes Fail-Safe-Element
Spannungsfestigkeit: max. 35 V DC (Lastkreis)
Abschaltzeit Lastkreis: ≤ 10 ms (bei Kurzschluss > 2,0 x IN)
Leiterquerschnitt starr: 0,2 mm² ... 10 mm²
Leiterquerschnitt AWG: 24 ... 8
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse: 0,25 mm² ... 4 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 6 mm²

Produkt-Art: Schutzschalter

Ausführung: Elektronischer Geräteschutzschalter

Anschluss: Push-In-Klemme

Herstellerfarbe: Lichtgrau

Min. Temperatur: +60 °C

Max. Temperatur: -25 °C

: IP20

Länge: 98 mm

Breite: 36 mm

Höhe: 90 mm

Inhalt: 1 St.

Typ: CBMC E4 24DC/1-4A+ IOL

Abm.: (L x B x H) 98 x 36 x 90 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2225801 Phoenix Contact 2910410 CBMC E4 24DC/1-4A+ IOL Schutzschalter 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225801 Phoenix Contact 2910410 CBMC E4 24DC/1-4A+ IOL Schutzschalter 1 St.

Beschreibung

Werkzeuglos einstellbare Stromkreise über Ein-Knopf-Bedienung der drückbaren LED-Taster. Transparenz über die Anlage dank umfangreicher Diagnosemöglichkeiten. Weltweiter Zugriff auf das Gerät durch die Anbindung in Ihre IO-Link-Infrastruktur. Komfortable Fehlerdiagnose durch genaue Fehlerkategorisierung und -speicherung.
