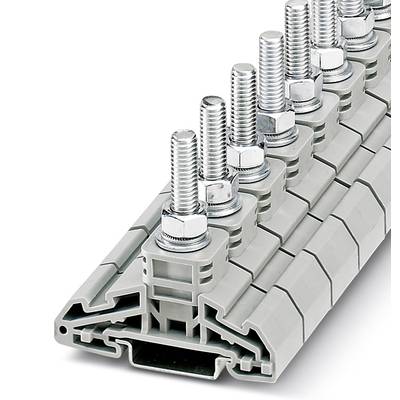

Phoenix Contact 3049301 Hochstromverbinder 21 mm Bolzenanschluss Grau 25 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Hochstromverbinder
Anschluss
Bolzenanschluss
Querschnitt flexibel (max.)
50 mm²
Querschnitt starr (max.)
50 mm²
Nennstrom - gerundet
150 A
Datenblatt (PDF)
100 Set(s)
Alternativen anzeigen
Verkauf und Versand:
Anzahl (Packungsgröße 25 St.)
Gesamt
€
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Produkt-Art
Hochstromverbinder
- Anschluss
Bolzenanschluss
- Querschnitt flexibel (min.)
2.5 mm²
- Querschnitt flexibel (max.)
50 mm²
- Querschnitt starr (min.)
2.5 mm²
- Querschnitt starr (max.)
50 mm²
- AWG min.
14
- AWG max.
1
- Klemmenbreite
21 mm
- Anzahl Reihen
1
- Polzahl
1
- Herstellerfarbe
Grau
- Nennstrom
150 A
- Nennstrom - gerundet
150 A
- Nennspannung
1000 V
- Herst.-Teilenr.
3049301
- Inhalt
25 St.
- Industrieverpackung
Ja
- Typ
HV M8/1
- Abm.
(L x B x H) 67 x 21 x 63.5 mm
- Breite
21 mm
- Höhe
63.5 mm
- Länge
67 mm
- Verschmutzungsgrad
3
- Brennbarkeitsklasse
V0
- Isolationsmaterial
PA
Dokumente & Downloads
Datenblatt
Datenblatt 566258 Phoenix Contact 3049301 Hochstromverbinder 21 mm Bolzenanschluss Grau 25 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 566258 Phoenix Contact 3049301 Hochstromverbinder 21 mm Bolzenanschluss Grau 25 St.
Beschreibung
Phoenix Contact Hochstrom-Verbinder HV M8/1
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Phoenix ContactBezeichnung:Hochstrom-Verbinder Typ:HV M8/1Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:2,5..50 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:2,5..50 mm²Anschließbarer Leiterquerschnitt eindrähtig:1,5..50 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:2,5..50 mm²Bemessungsstrom In:150 ABemessungsspannung:1000 VAusführung elektrischer Anschluss 1:BolzenanschlussAusführung elektrischer Anschluss 2:BolzenanschlussAnzahl der Etagen:1Anzahl der Klemmstellen je Etage:1Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:sonstigeBetriebstemperatur:-60..110 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:21 mmHöhe:64 mmTiefe:63,5 mmExplosionsgeprüfte Ausführung Ex e:neinAbschlussplatte erforderlich:neinFarbe:grauEtagen intern gebrückt:nein
Phoenix Contact Hochstrom-Verbinder HV M8/1: weitere Details
Hochstromverbinder, Nennspannung: 1000 V, Nennstrom: 150 A, Anzahl der Anschlüsse: 1, Anschlussart: Bolzenanschluss, Bemessungsquerschnitt: 50 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau EAN: 4046356184052
Geliefert wird: Phoenix Contact Hochstrom-Verbinder HV M8/1, Verpackungseinheit: 1 Stk., EAN: 4046356184052
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Phoenix ContactBezeichnung:Hochstrom-Verbinder Typ:HV M8/1Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:2,5..50 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:2,5..50 mm²Anschließbarer Leiterquerschnitt eindrähtig:1,5..50 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:2,5..50 mm²Bemessungsstrom In:150 ABemessungsspannung:1000 VAusführung elektrischer Anschluss 1:BolzenanschlussAusführung elektrischer Anschluss 2:BolzenanschlussAnzahl der Etagen:1Anzahl der Klemmstellen je Etage:1Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:sonstigeBetriebstemperatur:-60..110 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:21 mmHöhe:64 mmTiefe:63,5 mmExplosionsgeprüfte Ausführung Ex e:neinAbschlussplatte erforderlich:neinFarbe:grauEtagen intern gebrückt:nein
Phoenix Contact Hochstrom-Verbinder HV M8/1: weitere Details
Hochstromverbinder, Nennspannung: 1000 V, Nennstrom: 150 A, Anzahl der Anschlüsse: 1, Anschlussart: Bolzenanschluss, Bemessungsquerschnitt: 50 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau EAN: 4046356184052
Geliefert wird: Phoenix Contact Hochstrom-Verbinder HV M8/1, Verpackungseinheit: 1 Stk., EAN: 4046356184052
