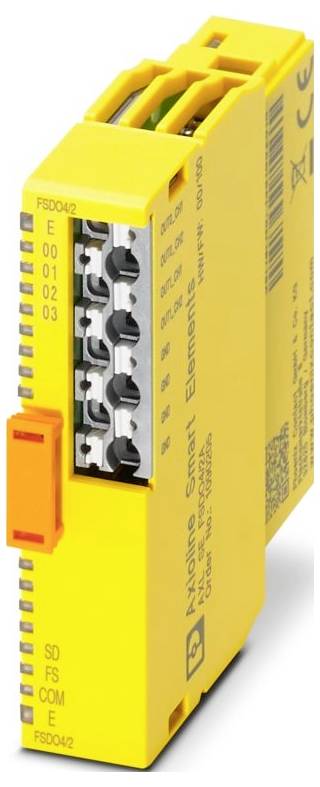

Phoenix Contact AXL SE FSDO4/2 2A 1090205 Sicherheitsmodul 24 V/DC, 5 V/DC kaufen

Phoenix Contact AXL SE FSDO4/2 2A 1090205 Sicherheitsmodul 24 V/DC, 5 V/DC-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 9. Okt.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

184,89 €

zzgl. MwSt.

Kostenfreier Versand

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: Axioline Smart Elements
Bauform: modular
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 14,9 mm
Höhe: 62,2 mm
Tiefe: 62 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Montageart: Steckmontage (Smart Element-Steckplatz)
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II (IEC 60664-1)
Verschmutzungsgrad: 2 (EN 60664-1)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Benennung Anschluss: Peripherie
Abisolierlänge: 8 mm
Luft- und Kriechstrecken: IEC 60664-1
Einbaulage: beliebig
Übertragungsgeschwindigkeit: Siehe System, in dem Sie das Smart Element einsetzen.
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm²
Maximale Verlustleistung bei Nennbedingung: typ. 871 mW
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Ausgangsspannung: 24 V DC
Anzahl Schnittstellen: 1
Luftdruck (Betrieb): 70 kPa ... 108 kPa
Betriebsart: FSoE
Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Anschlusstechnik: Anschlusstechnik
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Stromaufnahme: max. 30 mA ((Versorgung aus UP mit 30 V DC, alle Ausgänge gesetzt, ohne Versorgung der Aktoren));typ. 25 mA ((Versorgung aus UP mit 24 V DC, alle Ausgänge gesetzt, ohne Versorgung der Aktoren))
Nennausgangsspannung: 24 V DC
Leiteranschluss: Leiteranschluss
Schutzbeschaltung: Überspannungsschutz Versorgungsspannung | elektronisch (35 V, 0,5 s);Verpolschutz Versorgungsspannung | über das System, in dem Sie das Smart Element einsetzen
Anwendung: Funktionale Sicherheit;Failsafe over EtherCAT®
Luftdruck (Lagerung/Transport): 66 kPa ... 108 kPa
Hinweis zur Anschlussart: Beachten Sie die Angaben im Kapitel Leiterquerschnitte sowie Abisolier- und Einstecklängen.
Ausgangsstrom: max. 2 A (je Ausgang)
Beschreibung des Ausgangs: EN 61131-2
Anzahl der Ausgänge: 2 (2-kanalige Belegung);4 (1-kanalige Belegung)
Benennung Ausgang: Sichere digitale Ausgänge
Leistungsaufnahme: min. 403 mW
Digital:: Digital:
Versorgungsspannung: 24 V DC (über Card-Edge-Steckverbinder)
Absicherung: externe Absicherung über das System, in dem Sie das Smart Element einsetzen
Ausgangsspannung im ausgeschalteten Zustand: < 5 V
Modul: Modul
Eingabeadressraum: 6 Byte (FSoE)
Ausgabeadressraum: 6 Byte (FSoE)
Bedarf an Konfigurationsdaten: 5 Byte
Nennlast induktiv: 48 VA (1 H, 12 Ω, bei Nennspannung)
Nennlast ohmsch: 48 W (12 Ω, bei Nennspannung)
Rückspannungsfestigkeit gegen kurze Impulse: nein
Verhalten bei induktiver Überlast: Ausgang kann zerstört werden
Potenziale: Versorgung des Axioline F-Lokalbusses (UBus): Potenziale: Versorgung des Axioline F-Lokalbusses (UBus)
Maximaler Ausgangsstrom je Modul: 4 A
Belastung min: 1,5 kΩ (bei Nennspannung)
Ausgangsstrom im ausgeschalteten Zustand: < 2 mA
Schalthäufigkeit: 1 Hz (0,2 Hz bei > 1 A)
Verhalten bei Überlast: Abschalten des betroffenen Ausgangs, Wiederanlauf durch Quittierung
Maximaler Ausgangsstrom je Kanal: 2 A
Potenziale: Potenziale
Potenziale: Logikversorgung der Smart Elements (USE): Potenziale: Logikversorgung der Smart Elements (USE)
Potenziale: Peripherieversorgung (UP): Potenziale: Peripherieversorgung (UP)
Peripherie: Peripherie
Schutzart Einbauort: min. IP54
FSoE: FSoE

Produkt-Art: Sicherheitsmodul

Typ: AXL SE FSDO4/2 2A

Anzahl Ausgänge max.: 4

Max. Ausgangsstrom je Kanal: 2 A

Betriebsspannung: 24 V/DC
5 V/DC

Höhe: 62.2 mm

Länge: 62 mm

Breite: 14.9 mm

: IP20

Abm.: (L x B x H) 62 x 14.9 x 62.2 mm

Anschlusstechnik: 2-Leiter

Anschluss: Push-in-Anschluss

Max. Stromaufnahme: 120 mA

Herst.-Teilenr.: 1090205

Ausführung: modular

Montageart (Details): Steckmontage (Smart Element-Steckplatz)

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3563741 Phoenix Contact AXL SE FSDO4/2 2A 1090205 Sicherheitsmodul 24 V/DC, 5 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3563741 Phoenix Contact AXL SE FSDO4/2 2A 1090205 Sicherheitsmodul 24 V/DC, 5 V/DC

Beschreibung

Axioline Smart Elements, Digitalausgabemodul, Funktionale Sicherheit, FSoE, Sichere digitale Ausgänge: 2 (2-kanalige Belegung), 4 (1-kanalige Belegung), 24 V DC, 2 A, Anschlusstechnik: 2-Leiter, Schutzart: IP20
