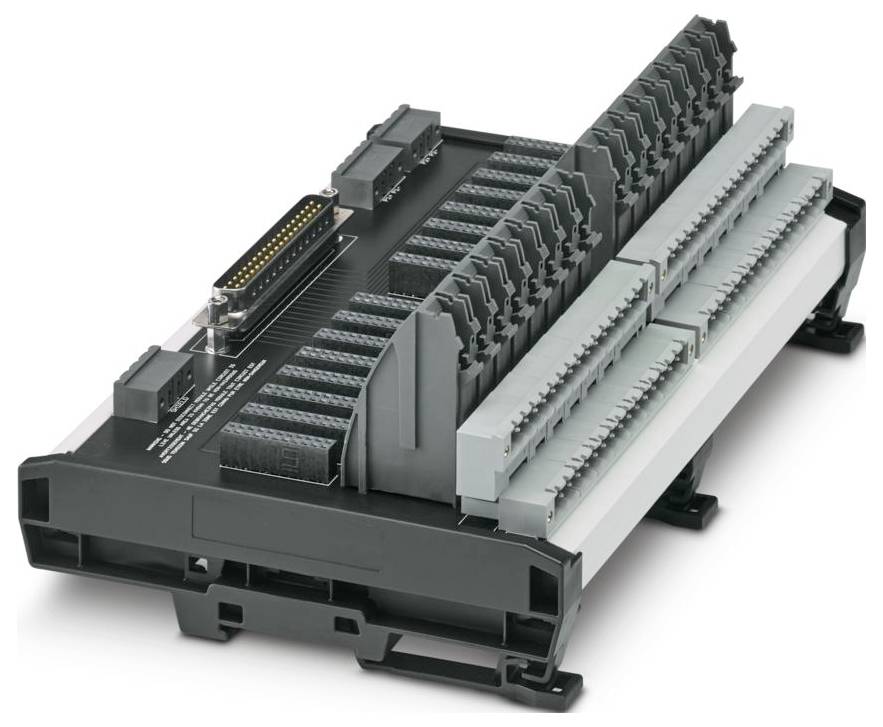

Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Sockelmodul 230 V/AC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
18 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
271,58 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: VIP I/O-Marshalling
- Polzahl: 37
- Anschlussart: D-SUB-Stiftleiste
- Breite: 199 mm
- Höhe: 142,3 mm
- Tiefe: 78 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 70 °C
- Höhenlage: < 2000 m
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II, III
- Verschmutzungsgrad: 2
- Zulässige Luftfeuchtigkeit (Betrieb): 0 % ... 95 % (keine Betauung)
- Einbaulage: beliebig auf 35-mm-Tragschiene nach EN 60715
- ATEX: ATEX
- IECEx: IECEx
- Kennzeichnung: Class I, Div. 2 Groups A, B, C, D T4
- Class I, Zone 2, AEx ec IIC T4 Gc
- Ex ec IIC T4 Gc
- Anschluss gemäß Norm: IEC / EN
- Zertifikat: CSA 22CA80084549X
- Artikelabmessungen: Artikelabmessungen
- UKEX: UKEX
- Statusanzeige: nein
- Anzahl der Kanäle: 16
- Betriebsspannung maximal Umax: 30 V DC (P2- und Feldklemmen);230 V AC (P2- und Feldklemmen);30 V DC (P1-Klemmen);30 V DC (D-SUB)
- Statusanzeige vorhanden: nein
- Sicherheitstechnische Daten: Sicherheitstechnische Daten
- Eingangsspannung Ui: 30 V (je Kanal)
- Induktivität Li: 0 mH
- Kapazität Ci: 0 µF
- Sicherheitstechnische Maximalspannung Um: 253 V AC
- Eingangsstrom Ii: 1 A (je Kanal)
- CSA, USA/Canada: CSA, USA/Canada
- Anzahl der Anschlüsse: 1
- Max. Strombelastbarkeit je Zweig: 3 A (Feldsignal);1 A (Steuerkontakte)
- Feldebene: Feldebene
- Steuerungsebene: Steuerungsebene
- Max. zulässiger Strom: 15 A (P1- oder P2-Klemmen)
- Max. zulässiger Summenstrom: 15 A (je Modul)
- Produkt-Art
Sockelmodul
- Display
Nein
- Betriebsspannung min.
19.2 V/DC
- Betriebsspannungsbereich
19.2 - 30, 230 V/DC, V/AC
- Betriebsspannung max.
30 V/DC
230 V/AC
- Betriebsspannung
230 V/AC
- Höhe
142.3 mm
- Länge
78 mm
- Breite
199 mm
IP20
- Abm.
(L x B x H) 78 x 199 x 142.3 mm
- Herst.-Teilenr.
1065476
- Typ
BASE-MSTB/D37M/16CH/EX
- Ausführung
BASE-MSTB/D37M/16CH/EX 1065476
- Montageart (Details)
Tragschienenmontage
- Max. Umgebungstemperatur
70 °C
- Min. Umgebungstemperatur
-40 °C
- Ex Zone
2
- Inhalt
1 St.
- Tiefe
78 mm
- Bemessungsstrom
15 A
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3562513 Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Sockelmodul 230 V/AC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3562513 Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Sockelmodul 230 V/AC
Beschreibung
16-kanaliges VIP I/O-Marshalling-Basiselement mit 37-poligem D-SUB-Steckverbinder für den universellen Einsatz. Steckbare Feld- und Versorgungsklemmen als Zubehör erhältlich. Wahlweise mit Schraub- oder Push-in-Anschlusstechnik.
Lieferumfang
- Geliefert wird: Phoenix Contact Sockelmodul BASE-MSTB/D3#1065476, Verpackungseinheit: 1 Stk., EAN: 4055626727929
