Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 2.54 mm 1821177 1 St. kaufen

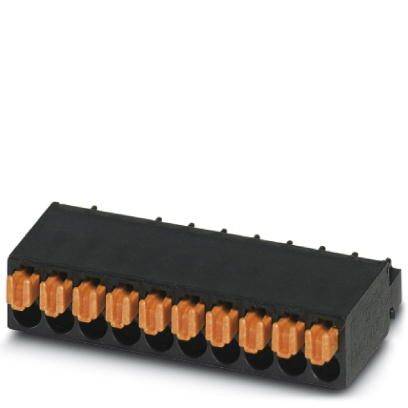

Ein schwarzer Kunststoff-Steckerblock mit mehreren kupferfarbenen Anschlüssen, geeignet für elektrische Verbindungen.

Abbildung ähnlich

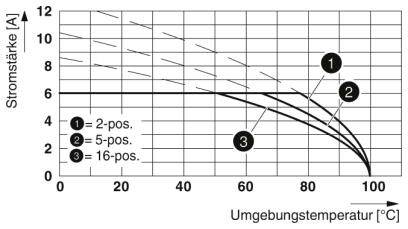

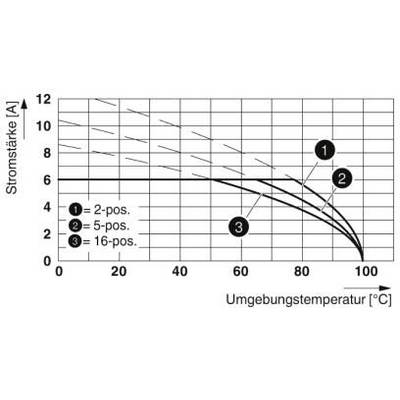

Diagramm zeigt Stromstärke in Abhängigkeit von Umgebungstemperatur. Drei Kurven für 2-, 5-, und 16-polige Kontakte mit abnehmender Tendenz.

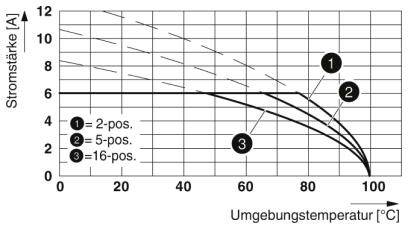

'Diagramm zeigt Stromstärke [A] vs. Umgebungstemperatur [°C]. Drei Kurven für 2-, 5-, 16-positionale Einstellungen. Steigende Temp. senkt Stromstärke.'

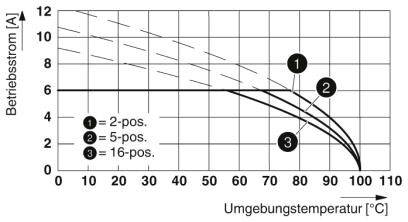

Diagramm zeigt 'Betriebsstrom [A]' vs 'Umgebungstemperatur [°C]' mit drei Kurven für 2-, 5-, 16-Positionen, die den Stromabfall bei erhöhter Temperatur darstellen.

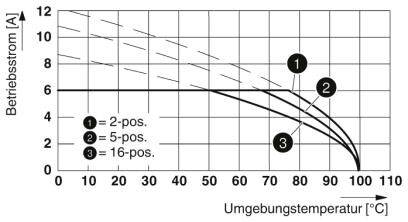

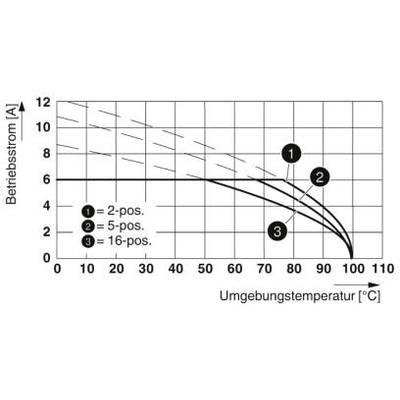

Diagramm zeigt Betriebsstrom versus Umgebungstemperatur für Schalterpositionen: 1=2-pos., 2=5-pos., 3=16-pos. Höherer Strom bei niedriger Temperatur.

1/5

Abbildung ähnlich

Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse

Anzahl Reihen

2.54 mm

Polzahl Gesamt

Datenblatt (PDF)

Sofort-Lieferung Mo., 5. Okt.

55 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (6,65 € / Stück)

6,65 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leiterplattensteckverbinder

Inhalt: 1 St.
Anzahl Reihen: 1
Polzahl Gesamt: 10

Technische Daten

Anzahl der Anschlüsse: 10
Nennquerschnitt: 0.5 mm²
Isolierstoffgruppe: IIIa
Bemessungsstoßspannung (III/3): 2,5 kV
Stecksystem: MICRO COMBICON - FMC 0,5
Verriegelung: ohne
Anzahl der Potenziale: 10
Bauhöhe (Höhe ohne Lötpin): 5,35 mm
Umgebungstemperatur (Montage): -5 °C ... 100 °C
Steckkraft je Pol ca.: 2 N
Ziehkraft je Pol ca.: 2 N
Steckzyklen: 100

Produkt-Art: Buchsengehäuse-Kabel

Bauform: Buchse

Anzahl Reihen: 1

Besonderheiten: mit PUSH-IN-Federanschluss

RM: 2.54 mm

Polzahl Gesamt: 10

Breite: 25.9 mm

Nennstrom: 6 A

Nennstrom - gerundet: 6 A

Inhalt: 1 St.

AWG max.: 20

AWG min.: 26

Abisolierlänge (max.): 7 mm

Abm.: (L x B x H) 14 x 25.9 x 5.35 mm

Anschluss: Push-In-Klemme
Federklemme

Herst.-Teilenr.: 1821177

Herstellerfarbe: Schwarz

Isolationsmaterial: LCP

Kontaktmaterial: Cu-Legierung, vergoldet

Kontaktoberfläche Steckseite: Gold

Nennspannung: 160 V

Höhe: 5.35 mm

Länge: 14 mm

max. Querschnitt: 0.5 mm²

min. Querschnitt: 0.14 mm²

Max. Temperatur: +100 °C

Min. Temperatur: -40 °C

Typ: FMC 0,5/10-ST-2,54

Polzahl: 10

Bemessungsspannung: 160 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209442 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 2.54 mm 1821177 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209442 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 2.54 mm 1821177 1 St.

Beschreibung

Vergoldete Kontaktstellen sichern die langzeitstabile Übertragungsqualität. Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker. Optimiert für beengte Einbausituationen: Bedienung und Leiteranschluss aus einer Richtung.
