Name: Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.5 mm 1790182 1 St.
Brand: Phoenix Contact
SKU: 2209366
Availability: InStock

Grüner Steckverbinder mit mehreren Poleanschlüssen und orangefarbenen Verriegelungen, eingesetzt zur elektrischen Verbindung in Schaltschränken.

Diagramm zeigt die Abhängigkeit der Stromstärke in Ampere (A) von der Umgebungstemperatur in Grad Celsius (°C) für 2-, 5- und 20-Positionen.

Diagramm zeigt Steckverbindung und Montageplatte, sechs Bohrungen für Schrauben, Komponenten zur Befestigung eines elektrischen Geräts.

Diagramm zeigt Stromstärke gegen Umgebungstemperatur. Drei Kurven für 2-pos., 5-pos. und 20-pos. Schalter. Stromstärke sinkt mit steigender Temperatur.

Technische Zeichnung eines elektrischen Steckverbinders mit Abmessungen in Millimetern: 23,35 x 13,25 x 16,3 für die linke Ansicht.

1/5

Abbildung ähnlich

Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse

Anzahl Reihen

3.5 mm

Polzahl Gesamt

Datenblatt (PDF)

Sofort-Lieferung Di., 20. Okt.

47 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (12,50 € / Stück)

12,50 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Leiterplattensteckverbinder

Inhalt: 1 St.
Anzahl Reihen: 2
Polzahl Gesamt: 10

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anzahl der Anschlüsse: 20
Isolierstoffgruppe: I
Bemessungsstoßspannung (III/3): 2,5 kV
Stecksystem: MINI COMBICON - DFMC 1,5
Verriegelung: ohne
Anzahl der Potenziale: 20
Bauhöhe (Höhe ohne Lötpin): 13,25 mm
Umgebungstemperatur (Montage): -5 °C ... 100 °C
Steckkraft je Pol ca.: 3 N
Ziehkraft je Pol ca.: 2 N
Steckzyklen: 25

Produkt-Art: Buchsengehäuse-Kabel

Bauform: Buchse

Anzahl Reihen: 2

Besonderheiten: mit PUSH-IN-Federanschluss

RM: 3.5 mm

Polzahl Gesamt: 10

Breite: 35.8 mm

Nennstrom: 8 A

Nennstrom - gerundet: 8 A

Inhalt: 1 St.

AWG max.: 16

AWG min.: 24

Abisolierlänge (max.): 10 mm

Abm.: (L x B x H) 23.35 x 35.8 x 13.25 mm

Anschluss: Push-In-Klemme
Federklemme

Herst.-Teilenr.: 1790182

Herstellerfarbe: Grün

Isolationsmaterial: PA

Kontaktmaterial: Cu-Legierung, verzinnt

Kontaktoberfläche Steckseite: Zinn

Nennspannung: 160 V

Höhe: 13.25 mm

Länge: 23.35 mm

max. Querschnitt: 1.5 mm²

min. Querschnitt: 0.2 mm²

Max. Temperatur: +100 °C

Min. Temperatur: -40 °C

Typ: DFMC 1,5/10-ST-3,5

Polzahl: 20

Bemessungsspannung: 160 V

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Breite

Anzahl Reihen

Polzahl Gesamt

Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.5 mm 1790182 1 St.

Bestell-Nr.:2209366

Sofort-Lieferung Di., 20. Okt.

47 Stück

Versand durch Conrad Electronic

Dieser Artikel

8 A

35.8 mm

3.5 mm

Stück

Min.: 1

Vielfache: 1

12,50 €^*

Phoenix Contact 1790292 DFMC 1,5/ 2-STF-3,5 - Leiterplattenstecker

Bestell-Nr.:2209369

Lieferung Mi., 2. Dez.

100 Stück

Versand durch FAMAGA GROUP GmbH & Co. KG

8 A

14 mm

3.5 mm

Stück

Min.: 50

Vielfache: 50

3,49 €^*

Phoenix Contact 1790344 DFMC 1,5/ 7-STF-3,5 - Leiterplattenstecker

Bestell-Nr.:2209371

Lieferung Mi., 2. Dez.

100 Stück

Versand durch FAMAGA GROUP GmbH & Co. KG

8 A

31.5 mm

3.5 mm

Stück

Min.: 50

Vielfache: 50

10,48 €^*

Phoenix Contact 1790412 DFMC 1,5/14-STF-3,5 - Leiterplattenstecker

Bestell-Nr.:2209373

Lieferung Mi., 2. Dez.

100 Stück

Versand durch FAMAGA GROUP GmbH & Co. KG

8 A

56 mm

3.5 mm

Stück

Min.: 50

Vielfache: 50

20,27 €^*

Phoenix Contact 1790603 DFMC 1,5/14-ST-3,5-LR - Leiterplattenstecker

Bestell-Nr.:2209381

Lieferung Mi., 2. Dez.

100 Stück

Versand durch FAMAGA GROUP GmbH & Co. KG

8 A

55.9 mm

3.5 mm

Stück

Min.: 50

Vielfache: 50

19,83 €^*

Phoenix Contact 1808611 FKCS 2,5/ 7-ST-5,08-RF - Leiterplattenstecker

Bestell-Nr.:2209398

Lieferung Mi., 2. Dez.

100 Stück

Versand durch FAMAGA GROUP GmbH & Co. KG

12 A

48.98 mm

5.08 mm

Stück

Min.: 50

Vielfache: 50

6,49 €^*

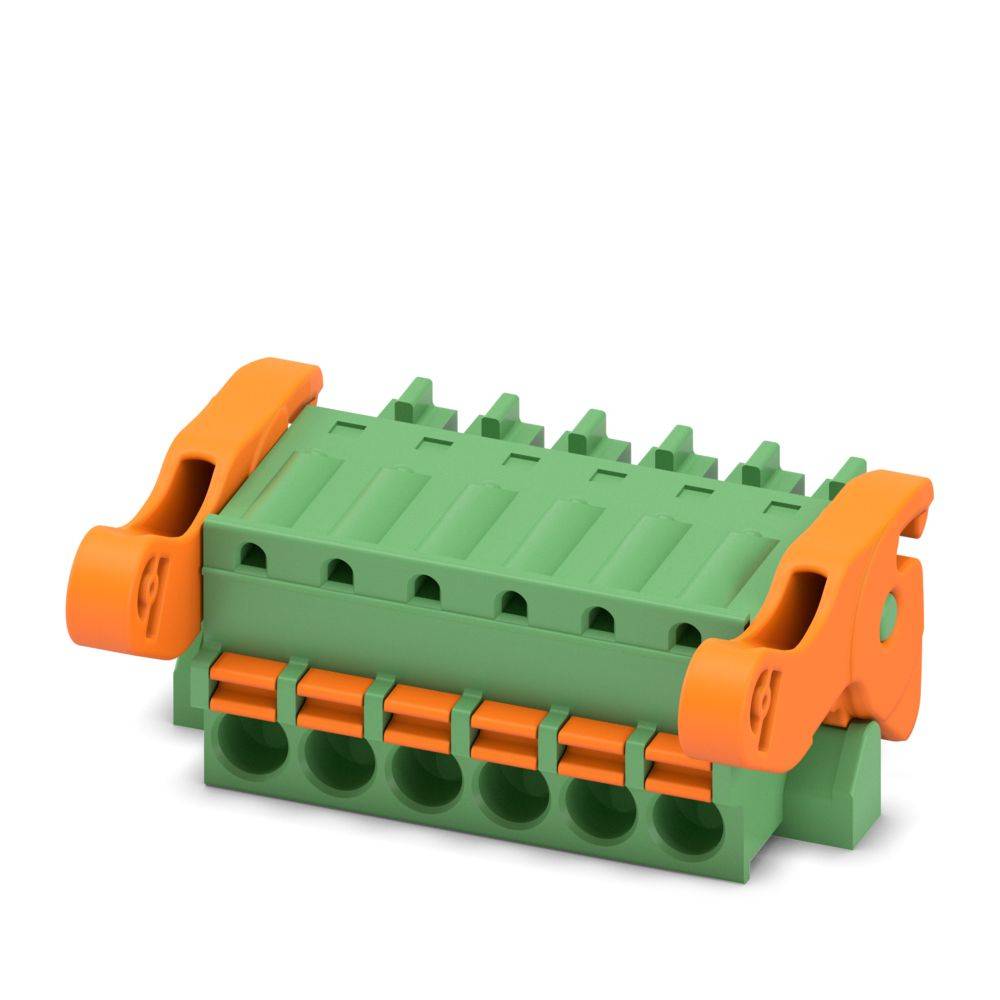

Phoenix Contact 1817466 FK-MCP 1,5/ 6-ST-3,81-LR - Leiterplattenstecker

Bestell-Nr.:2209419

Lieferung Mi., 2. Dez.

100 Stück

Versand durch FAMAGA GROUP GmbH & Co. KG

8 A

29.79 mm

3.81 mm

Stück

Min.: 50

Vielfache: 50

8,01 €^*

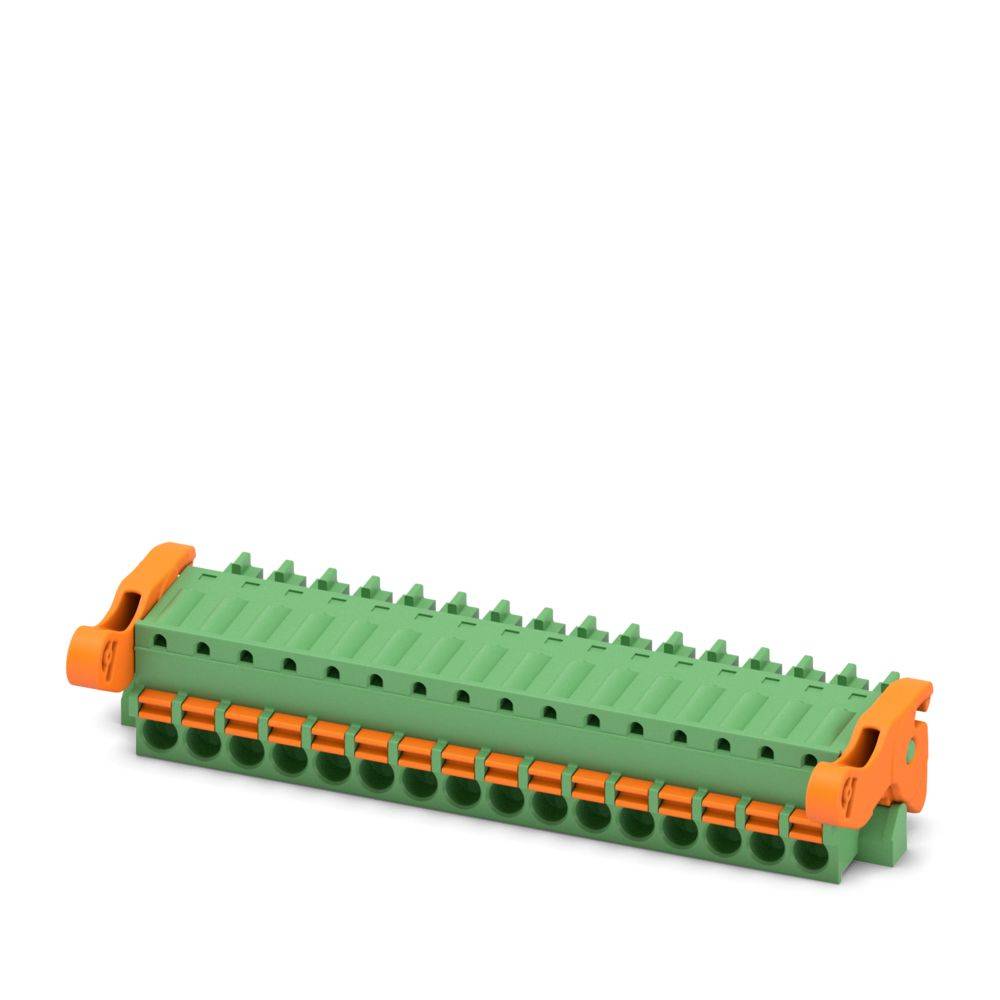

Phoenix Contact 1817563 FK-MCP 1,5/16-ST-3,81-LR - Leiterplattenstecker

Bestell-Nr.:2209425

Lieferung Mi., 2. Dez.

100 Stück

Versand durch FAMAGA GROUP GmbH & Co. KG

8 A

67.89 mm

3.81 mm

Stück

Min.: 50

Vielfache: 50

19,15 €^*

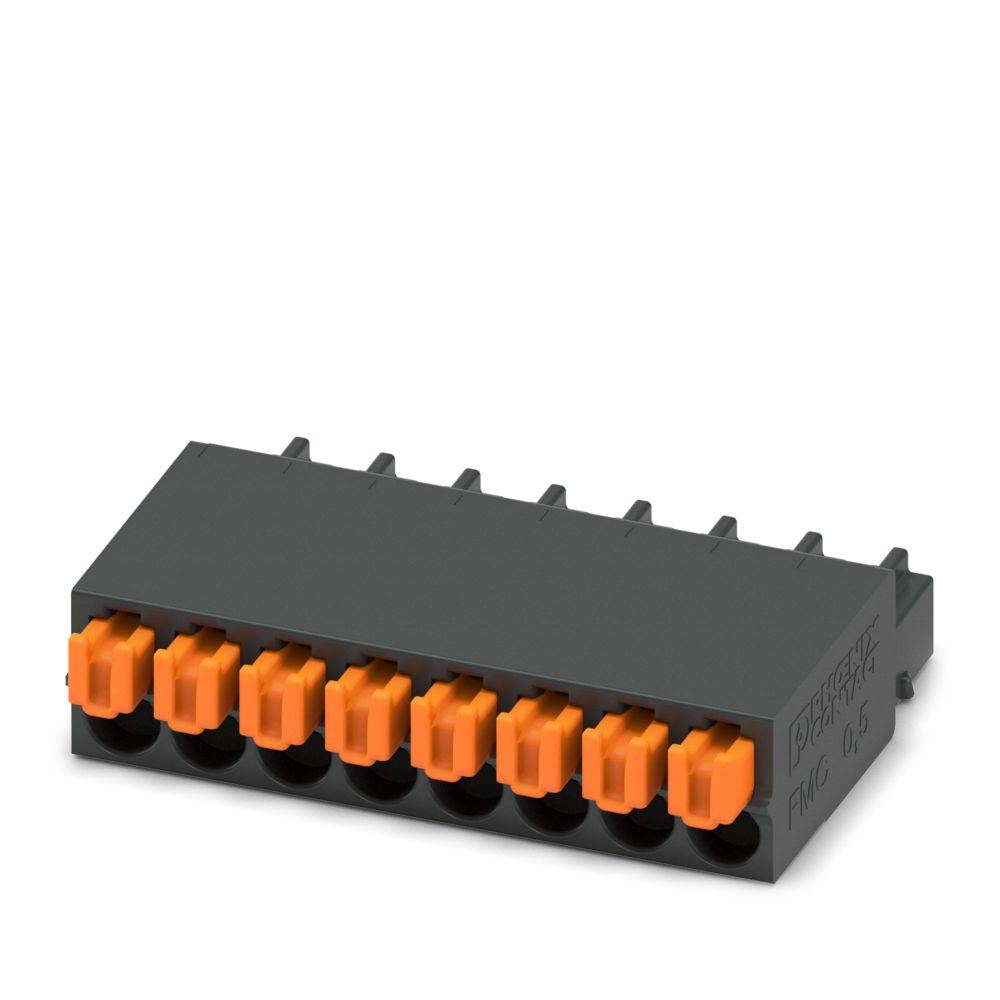

Phoenix Contact 1821151 FMC 0,5/ 8-ST-2,54 - Leiterplattenstecker

Bestell-Nr.:2209440

Lieferung Mi., 2. Dez.

100 Stück

Versand durch FAMAGA GROUP GmbH & Co. KG

6 A

20.82 mm

2.54 mm

Stück

Min.: 100

Vielfache: 100

6,30 €^*

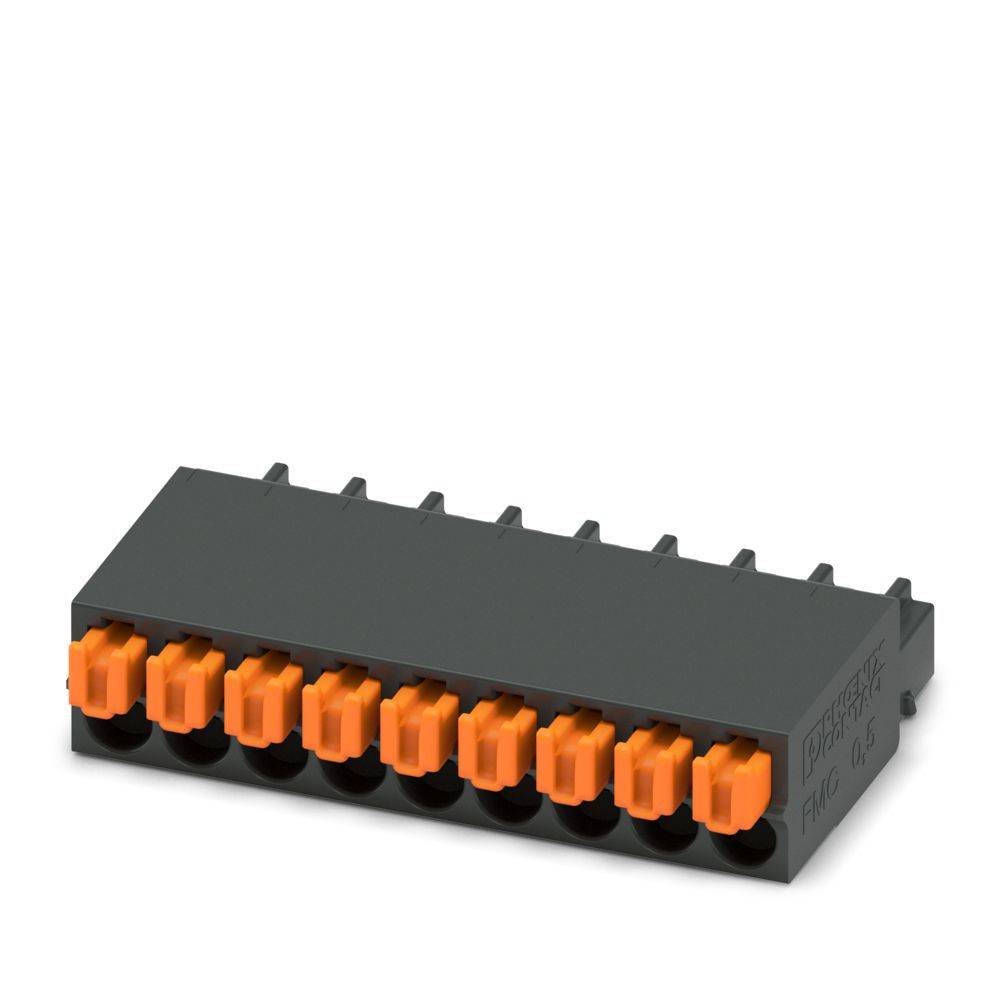

Phoenix Contact 1821164 FMC 0,5/ 9-ST-2,54 - Leiterplattenstecker

Bestell-Nr.:2209441

Lieferung Mi., 2. Dez.

100 Stück

Versand durch FAMAGA GROUP GmbH & Co. KG

6 A

23.36 mm

2.54 mm

Stück

Min.: 100

Vielfache: 100

6,98 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 2209366 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.5 mm 1790182 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209366 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 10 Rastermaß: 3.5 mm 1790182 1 St.

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker. Optimiert für beengte Einbausituationen: Bedienung und Leiteranschluss aus einer Richtung.
