Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 2 Rastermaß: 7.62 mm 1718481 50 St. kaufen

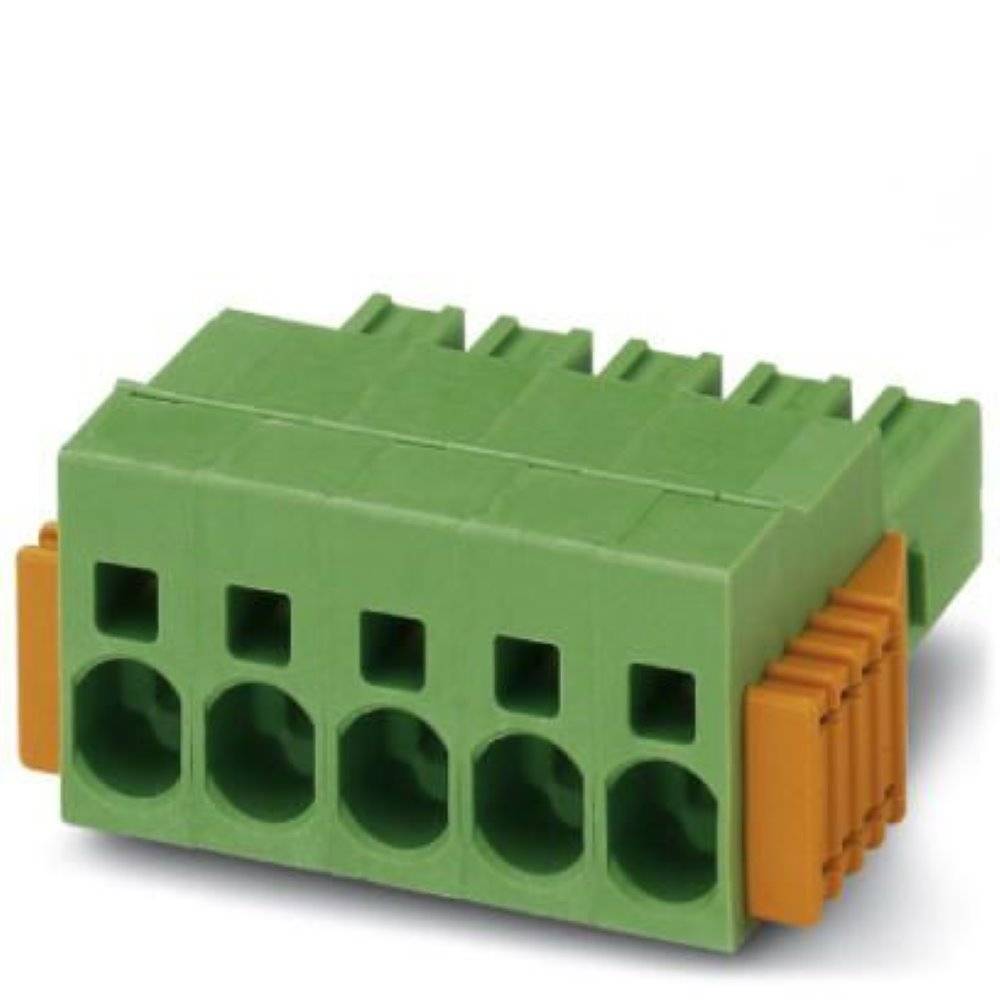

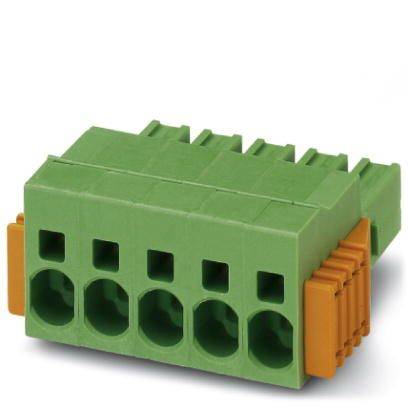

Grüner elektrischer Steckverbinder mit sechs Öffnungen und orangen Klemmen, für die Verbindung elektrischer Leitungen.

Abbildung ähnlich

Technische Zeichnung eines Steckverbinders mit Abmessungen: 38,5 mm Länge, 19,8 mm Höhe. Detailansicht mit Rastermaß 3,81 mm.

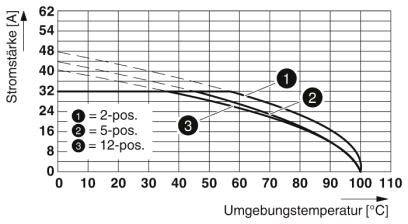

Diagramm zeigt den Zusammenhang zwischen Stromstärke (A) und Umgebungstemperatur (°C) für 2, 5 und 12-Positionen. Stromstärke nimmt mit Temperaturzunahme ab.

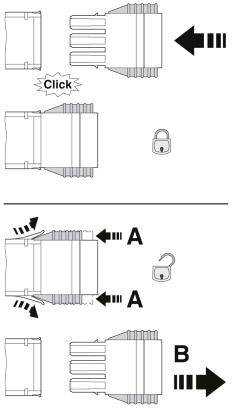

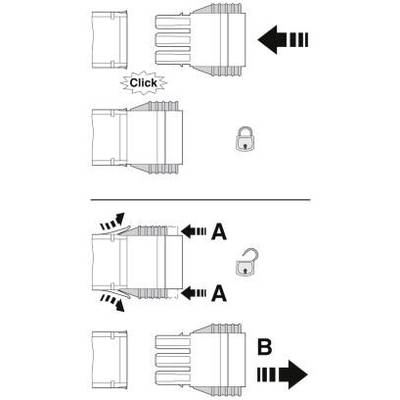

Diagramm zeigt Stecker, der durch Klick gesperrt und mit Schloss gesichert (A) und entriegelt (B) wird. Pfeile geben Richtung an.

1/4

Abbildung ähnlich

Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse

Anzahl Reihen

7.62 mm

Polzahl Gesamt

Datenblatt (PDF)

Lieferung Mo., 5. Okt.

255 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (2,10 € / Stück)

105,03 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leiterplattensteckverbinder

Inhalt: 50 St.
Anzahl Reihen: 1
Polzahl Gesamt: 2

Technische Daten

Anzahl der Anschlüsse: 2
Nennquerschnitt: 6 mm²
Isolierstoffgruppe: I
Bemessungsstoßspannung (III/3): 8 kV
Stecksystem: POWER COMBICON 5
Verriegelung: Click & Lock Rastschieber
Anzahl der Potenziale: 2
Umgebungstemperatur (Montage): -5 °C ... 100 °C
Steckkraft je Pol ca.: 8 N
Ziehkraft je Pol ca.: 6 N
Steckzyklen: 50

Produkt-Art: Buchsengehäuse-Kabel

Bauform: Buchse

Anzahl Reihen: 1

Besonderheiten: mit PUSH-IN-Federanschluss

RM: 7.62 mm

Polzahl Gesamt: 2

Breite: 23.24 mm

Nennstrom: 41 A

Nennstrom - gerundet: 41 A

Inhalt: 50 St.

AWG max.: 8

AWG min.: 24

Abisolierlänge (max.): 15 mm

Abm.: (L x B x H) 38.45 x 23.24 x 19.8 mm

Anschluss: Push-In-Klemme
Federklemme

Herst.-Teilenr.: 1718481

Herstellerfarbe: Grün

Isolationsmaterial: PA

Kontaktmaterial: Cu-Legierung, verzinnt

Kontaktoberfläche Steckseite: Zinn

Nennspannung: 1000 V

Höhe: 19.8 mm

Länge: 38.45 mm

max. Querschnitt: 10 mm²

min. Querschnitt: 0.2 mm²

Max. Temperatur: +100 °C

Min. Temperatur: -40 °C

Typ: SPC 5/ 2-STCL-7,62

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209298 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 2 Rastermaß: 7.62 mm 1718481 50 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209298 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 2 Rastermaß: 7.62 mm 1718481 50 St.

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Durch fixierten Schraubendreher geöffneter Klemmraum ermöglicht komfortablen Leiteranschluss. Integrierte Stahlüberfeder für zusätzliche Sicherheit bei Temperatur- und Leistungsschwankungen. Optimiert für beengte Einbausituationen: Bedienung und Leiteranschluss aus einer Richtung. Das automatisch verriegelnde Click-and-Lock-System schützt vor unbeabsichtigter Trennung. 600 V UL-Zulassung bei kleinsten Abmessungen.
