Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 9 Rastermaß: 3.5 mm 1790551 1 St. kaufen

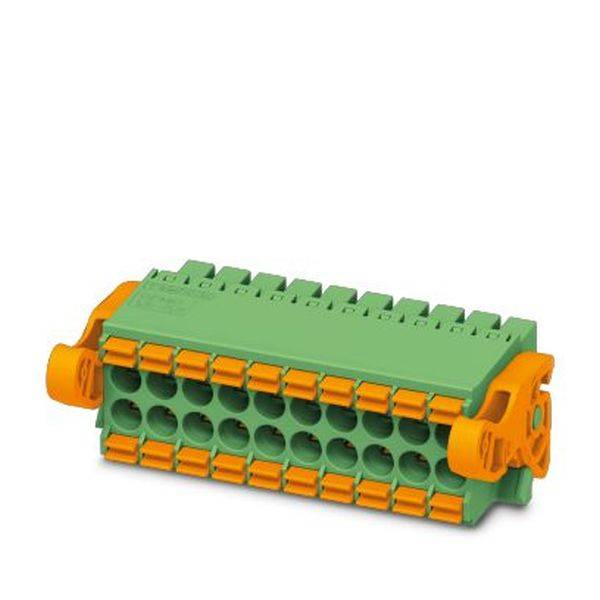

Ein rechteckiger, grüner und orangefarbener Steckverbinder mit mehreren Anschlüssen und zwei seitlichen Befestigungslaschen.

Abbildung ähnlich

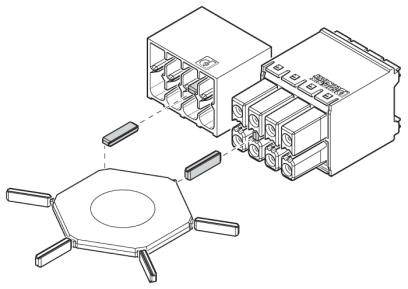

Diagramm eines Steckverbindersystems mit einer sechseckigen Adapterplatte und zwei mehrpoligen Steckern, die miteinander verbunden werden.

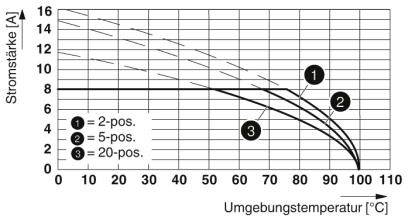

Diagramm zeigt den Zusammenhang zwischen Umgebungstemperatur (x-Achse) und Stromstärke (y-Achse) für drei Positionen (2-pos., 5-pos., 20-pos.).

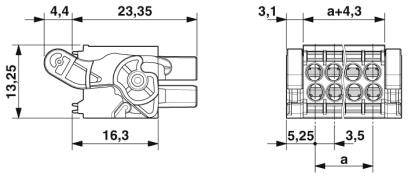

Technische Zeichnung eines Steckers mit Abmessungen und Anschlüssen. Links: Draufsicht, rechts: Frontansicht. Maße sind in Millimetern.

1/4

Abbildung ähnlich

Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse

Anzahl Reihen

3.5 mm

Polzahl Gesamt

Datenblatt (PDF)

Sofort-Lieferung morgen

39 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (12,20 € / Stück)

12,20 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leiterplattensteckverbinder

Inhalt: 1 St.
Anzahl Reihen: 2
Polzahl Gesamt: 9

Technische Daten

Anzahl der Anschlüsse: 18
Isolierstoffgruppe: I
Bemessungsstoßspannung (III/3): 2,5 kV
Stecksystem: MINI COMBICON - DFMC 1,5
Verriegelung: Lock & Release Auswurfhebel
Anzahl der Potenziale: 18
Bauhöhe (Höhe ohne Lötpin): 13,25 mm
Umgebungstemperatur (Montage): -5 °C ... 100 °C
Steckkraft je Pol ca.: 3 N
Ziehkraft je Pol ca.: 2 N
Steckzyklen: 25

Produkt-Art: Buchsengehäuse-Kabel

Bauform: Buchse

Anzahl Reihen: 2

Besonderheiten: mit PUSH-IN-Federanschluss

RM: 3.5 mm

Polzahl Gesamt: 9

Breite: 38.4 mm

Nennstrom: 8 A

Nennstrom - gerundet: 8 A

Inhalt: 1 St.

AWG max.: 16

AWG min.: 24

Abisolierlänge (max.): 10 mm

Abm.: (L x B x H) 27.79 x 38.4 x 13.25 mm

Anschluss: Push-In-Klemme
Federklemme

Herst.-Teilenr.: 1790551

Herstellerfarbe: Grün

Isolationsmaterial: PA

Kontaktmaterial: Cu-Legierung, verzinnt

Kontaktoberfläche Steckseite: Zinn

Nennspannung: 160 V

Höhe: 13.25 mm

Länge: 27.79 mm

max. Querschnitt: 1.5 mm²

min. Querschnitt: 0.2 mm²

Max. Temperatur: +100 °C

Min. Temperatur: -40 °C

Typ: DFMC 1,5/ 9-ST-3,5-LR

Polzahl: 18

Bemessungsspannung: 160 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209377 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 9 Rastermaß: 3.5 mm 1790551 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209377 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 9 Rastermaß: 3.5 mm 1790551 1 St.

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker. Optimiert für beengte Einbausituationen: Bedienung und Leiteranschluss aus einer Richtung. Automatisches Verrasten und intuitives Lösen durch farblich abgesetzte Lock-and-Release-Bedienhebel.
