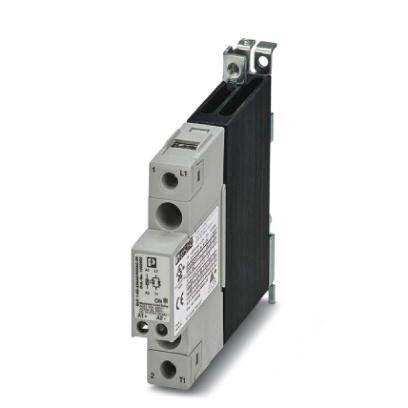

Phoenix Contact ELR 1-SC-230AC/600AC-20 Halbleiterschütz Nullspannungsschaltend 20 A 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Halbleiterschütz
Laststrom
20 A
Anschluss
Schraubklemme
Typ
ELR 1-SC-230AC/600AC-20
Schaltungsart
Nullspannungsschaltend
Datenblatt (PDF)
138 Stück
Verkauf und Versand:
Anzahl
Gesamt
€
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Umgebungstemperatur (Lagerung/Transport): -40 °C - +80 °C
- Benennung Eingang: Steuereingang
- Übertragungsfrequenz: 6 Hz
- Benennung Ausgang: Lastausgang
- Schutzbenennung: Varistor
- Einbaulage: senkrecht (Tragschiene waagerecht)
- Benennung Anschluss: Steuerkreis
- Abisolierlänge: 8 mm
- Leiterquerschnitt starr: 0.5 mm² - 2.5 mm²
- Leiterquerschnitt flexibel: 0.5 mm² - 2.5 mm²
- Leiterquerschnitt AWG: 18 - 12
- Restspannung: < 1 V
- Leckstrom: < 3 mA
- Stoßstrom: 325 A
- Schraubengewinde: M3
- Betriebsspannungsanzeige: LED grün
- Produkt-Art
Halbleiterschütz
- Typ
ELR 1-SC-230AC/600AC-20
- Schaltungsart
Nullspannungsschaltend
- Steuerspannung (min.)
24 V/AC
- Steuerspannung (max.)
275 V/AC
- Steuerspannungs-Bereich
24 - 275 V/AC
- Schaltspannung (min.)
42 V/AC
- Schaltspannung (max.)
660 V/AC
- Laststrom
20 A
- Anschluss
Schraubklemme
- Min. Temperatur
-30 °C
- Max. Temperatur
+70 °C
- Breite
18 mm
- Höhe
110 mm
- Tiefe
103 mm
- Abm.
(B x H x T) 18 x 110 x 103 mm
- Inhalt
1 St.
- Last-Strom (max.)
20 A
- Nennsteuerspannung
230 V/AC
- Ausgangsstrom (max.)
20 A
Dokumente & Downloads
Datenblatt
Datenblatt 2141069 Phoenix Contact ELR 1-SC-230AC/600AC-20 Halbleiterschütz Nullspannungsschaltend 20 A 1 St.
Datenblatt 2141069 Phoenix Contact ELR 1-SC-230AC/600AC-20 Halbleiterschütz Nullspannungsschaltend 20 A 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2141069 Phoenix Contact ELR 1-SC-230AC/600AC-20 Halbleiterschütz Nullspannungsschaltend 20 A 1 St.
Beschreibung
1-phasiges Halbleiterschütz, Eingangsspannung: 230 V AC, Ausgangsstrom: 20 A, Nullspannungsschalter
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
