Abbildung ähnlich

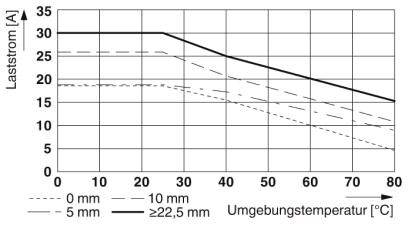

!['Diagramm des Laststroms [A] in Abhängigkeit von der Umgebungstemperatur [°C]. Linien zeigen Daten für 0, 5, 10 und ≥22,5 mm.'](https://asset.conrad.com/media10/isa/160267/c1/-/de/002141032TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/3
Abbildung ähnlich
Phoenix Contact ELR 1-SC-230AC/600AC-30 Halbleiterschütz Nullspannungsschaltend 30 A mit Varistor Passend für Marke (Rel
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Halbleiterschütz
Laststrom
30 A
Anschluss
Schraubklemme
Verpackungsart
Piece
Typ
ELR 1-SC-230AC/600AC-30
Datenblatt (PDF)
Anzahl
Gesamt
78,51 €
zzgl. MwSt.
12,99 €
Nur noch 2 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Halbleiterschütz
- Geeignet für Reiheneinbau: ja, AC, 1, 30 A, 15 A
Technische Daten
- Umgebungstemperatur (Lagerung/Transport): -40 °C - +80 °C
- Benennung Eingang: Steuereingang
- Übertragungsfrequenz: 6 Hz
- Benennung Ausgang: Lastausgang
- Schutzbenennung: Varistor
- Einbaulage: senkrecht (Tragschiene waagerecht)
- Benennung Anschluss: Steuerkreis
- Abisolierlänge: 8 mm
- Leiterquerschnitt starr: 0.5 mm² - 2.5 mm²
- Leiterquerschnitt flexibel: 0.5 mm² - 2.5 mm²
- Leiterquerschnitt AWG: 18 - 12
- Restspannung: < 1 V
- Leckstrom: < 3 mA
- Stoßstrom: 600 A
- Schraubengewinde: M3
- Betriebsspannungsanzeige: LED grün
- Verpackungsart
Piece
- Produkt-Art
Halbleiterschütz
- Typ
ELR 1-SC-230AC/600AC-30
- Schaltungsart
Nullspannungsschaltend
- Steuerspannung (min.)
24 V/AC
- Steuerspannung (max.)
275 V/AC
- Steuerspannungs-Bereich
24 - 275 V/AC
- Schaltspannung (min.)
42 V/AC
- Schaltspannung (max.)
660 V/AC
- Dauerstrom (max.)
30 A
- Laststrom
30 A
- Passend für Marke
Phoenix Contact
- Besonderheiten
mit Varistor
- Montageart
Hutschiene
- Anschluss
Schraubklemme
- Min. Temperatur
-30 °C
- Max. Temperatur
+70 °C
- Breite
18 mm
- Höhe
110 mm
- Tiefe
103 mm
- Abm.
(B x H x T) 18 x 110 x 103 mm
- Inhalt
1 St.
- Last-Strom (max.)
30 A
- Nennsteuerspannung
230 V/AC
- Ausgangsstrom (max.)
30 A
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2141032 Phoenix Contact ELR 1-SC-230AC/600AC-30 Halbleiterschütz Nullspannungsschaltend 30 A mit Varistor Passend für Marke (Rel
Datenblatt 2141032 Phoenix Contact ELR 1-SC-230AC/600AC-30 Halbleiterschütz Nullspannungsschaltend 30 A mit Varistor Passend für Marke (Rel
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2141032 Phoenix Contact ELR 1-SC-230AC/600AC-30 Halbleiterschütz Nullspannungsschaltend 30 A mit Varistor Passend für Marke (Rel
Beschreibung
1-phasiges Halbleiterschütz, Eingangsspannung: 230 V AC, Ausgangsstrom: 30 A, Nullspannungsschalter
Ausführung
- Ausstattung: AC
Lieferumfang
- Geliefert wird: Phoenix Contact Halbleiterschütz 1032922, Verpackungseinheit: 1 Stk., EAN: 4055626536477
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
