Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 Motorschütz 24 V/DC 9 A Passend für Marke (Relais): Phoenix Contact 1 St. kaufen

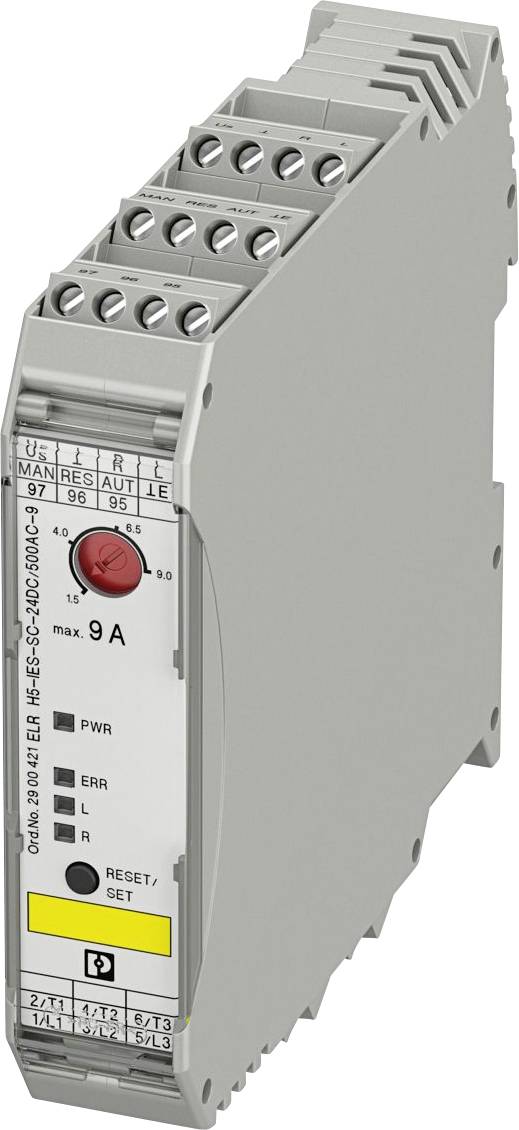

Ein schlankes, graues elektrisches Relais mit beschrifteten Anschlüssen zum Verdrahten, einem roten Testknopf und einem gelben Rücksetztungsknopf auf der Frontplatte.

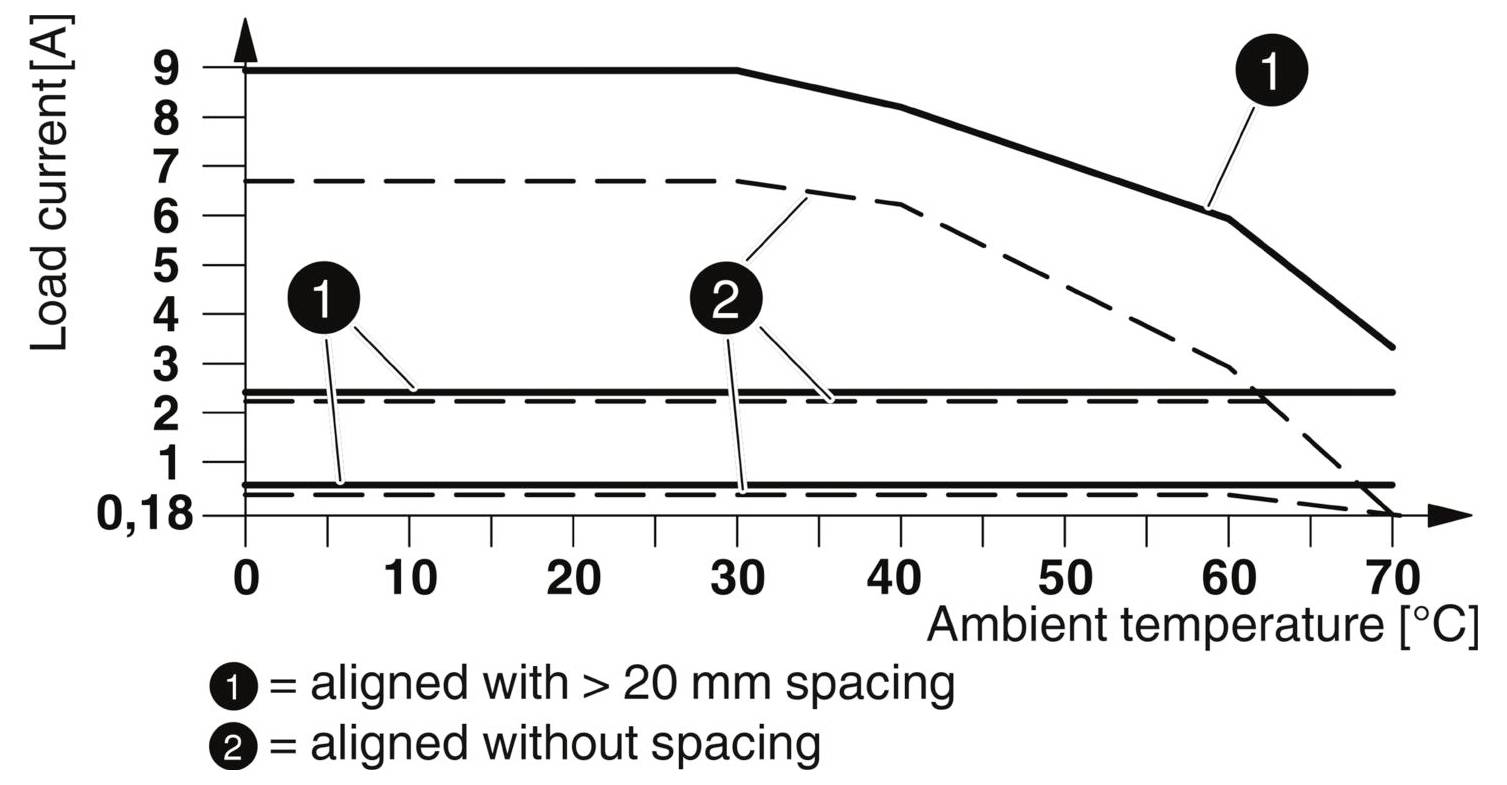

Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 Motorschütz 24 V/DC 9 A Passend für Marke (Relais): Phoenix Contact 1 St.-1

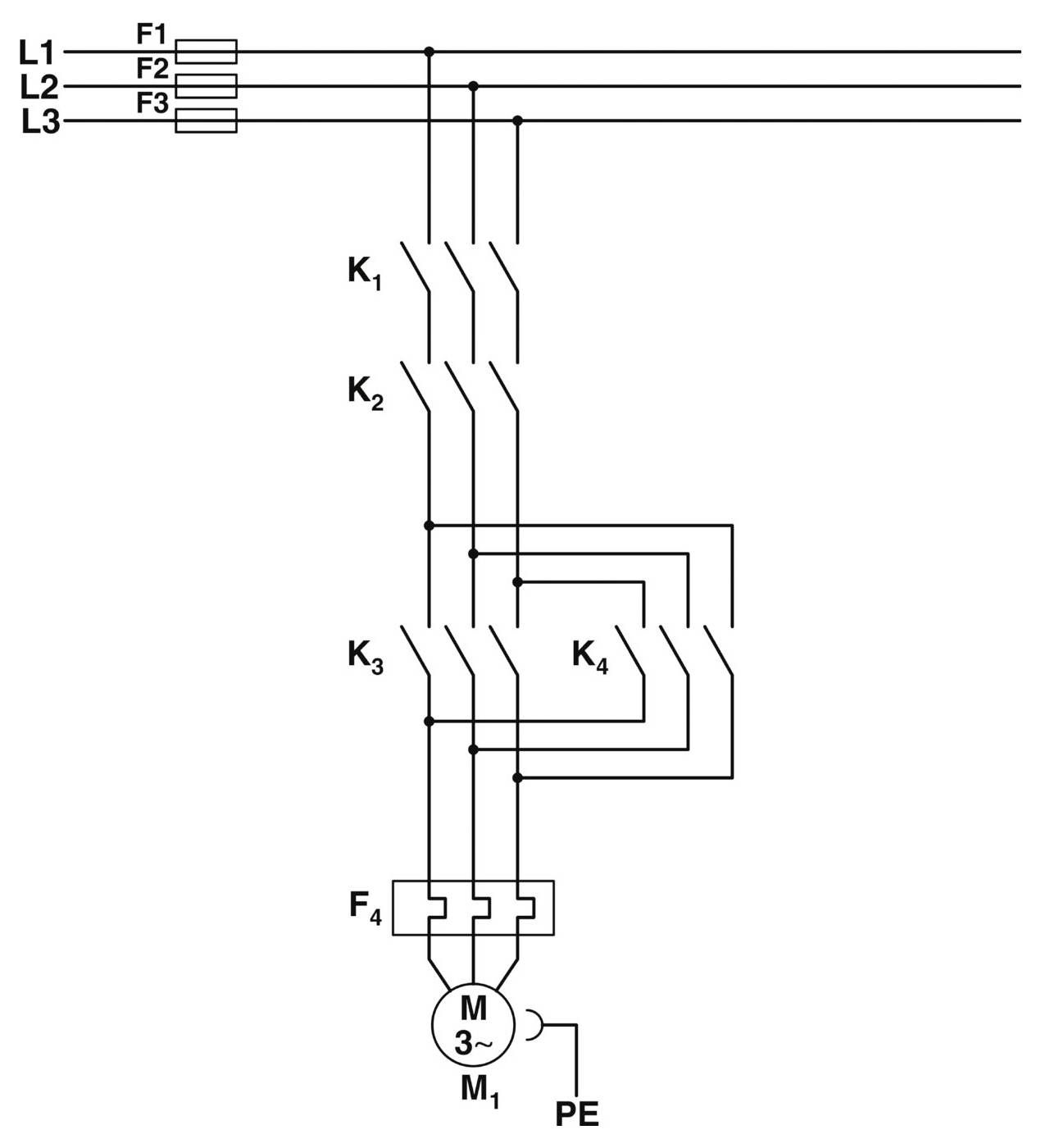

Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 Motorschütz 24 V/DC 9 A Passend für Marke (Relais): Phoenix Contact 1 St.-2

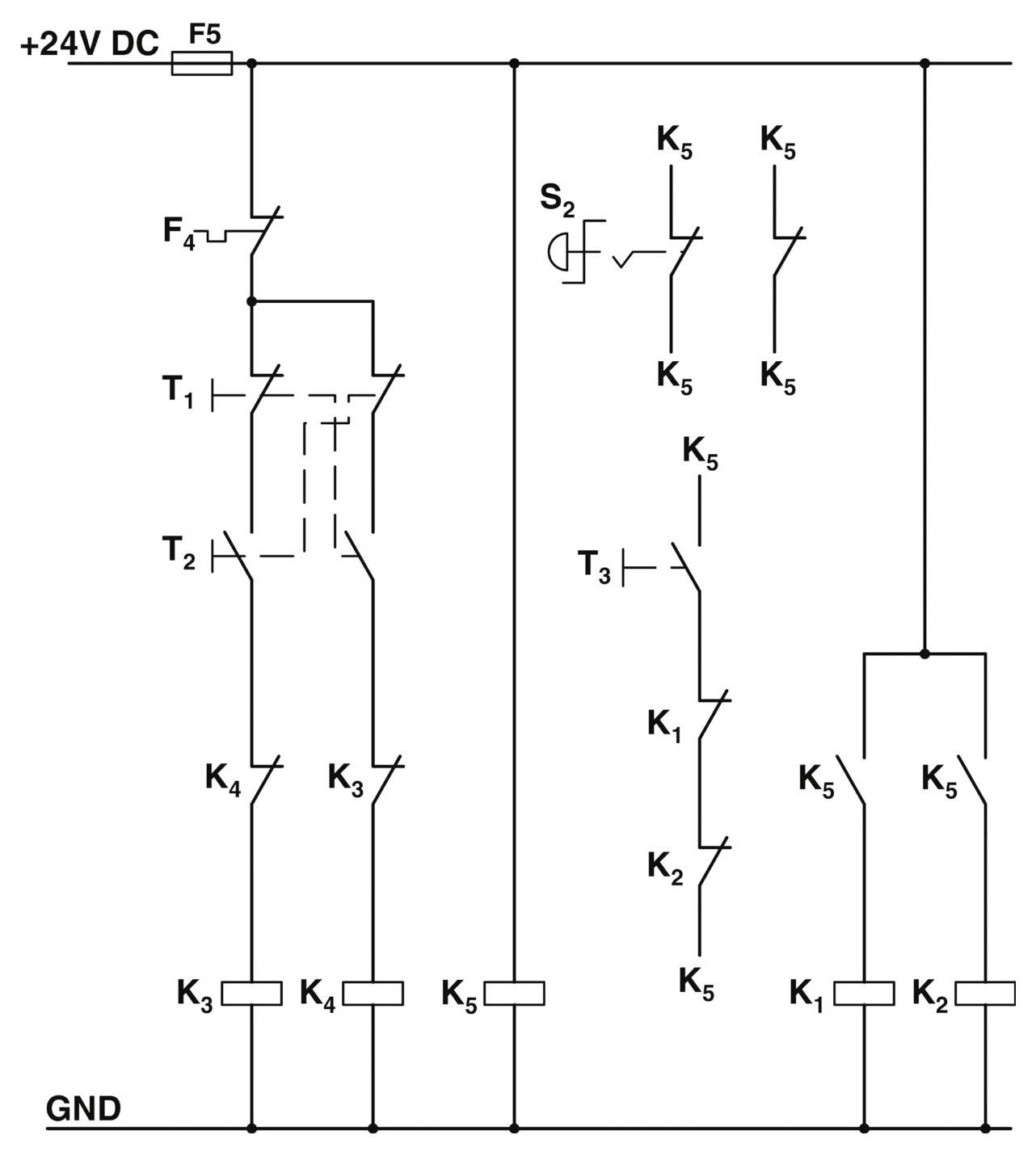

Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 Motorschütz 24 V/DC 9 A Passend für Marke (Relais): Phoenix Contact 1 St.-3

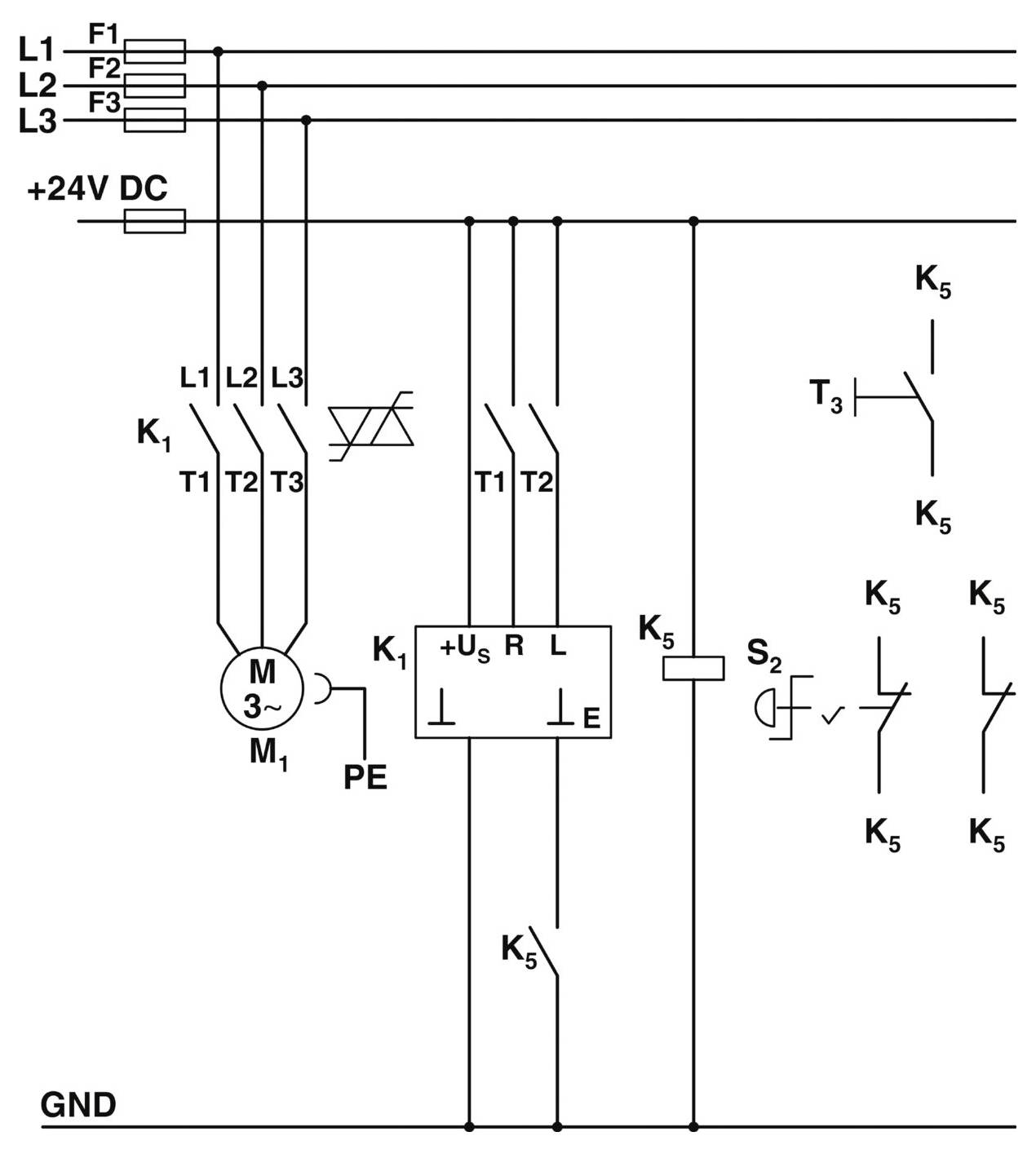

'Schaltschema einer Elektroanlage mit Verbindungen zwischen Komponenten einschließlich Sicherungen F1-F3, Transformatoren T1-T3, Schaltern K1-K5 und einem Motor M.'

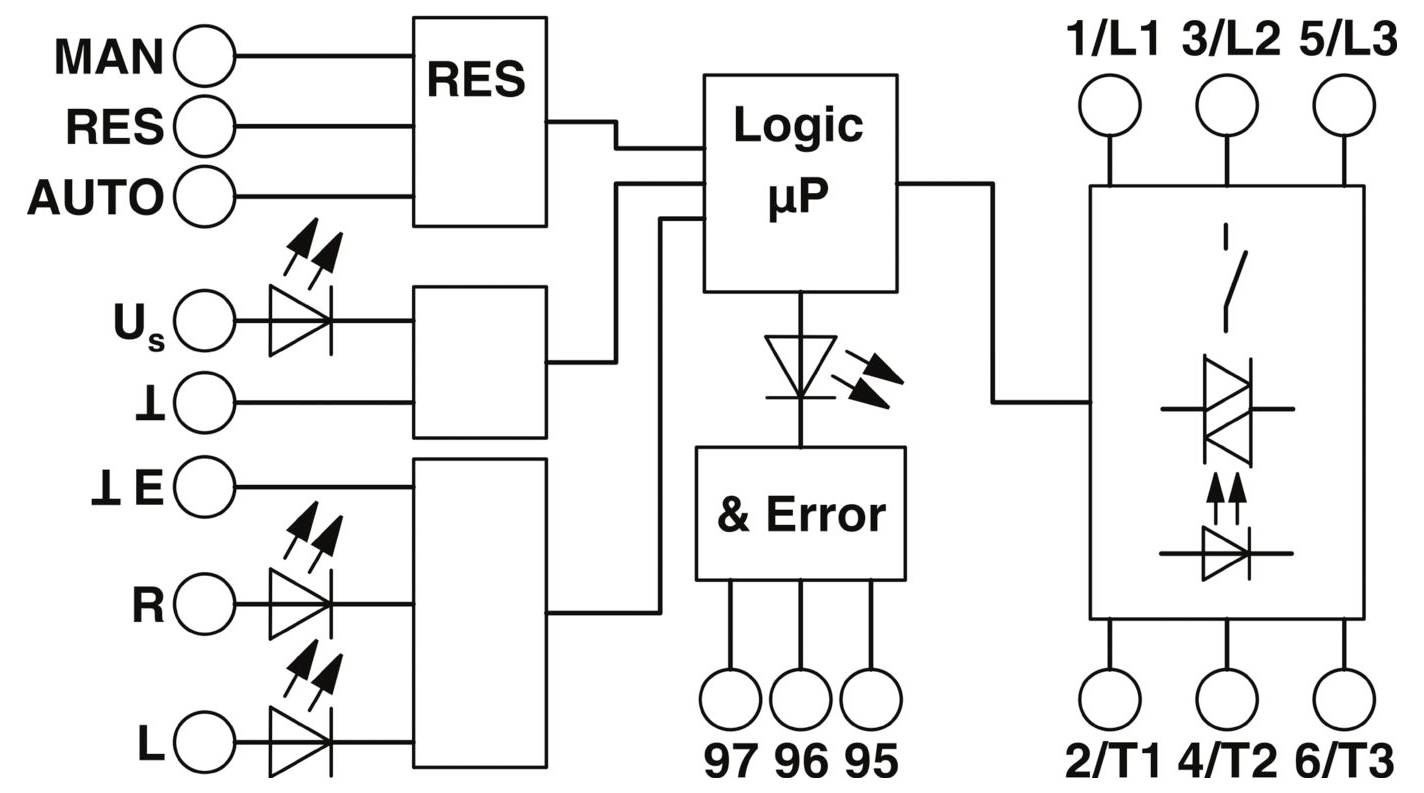

Schaltplan eines Elektrosystems mit Regelungsflüssen und Verbindungen. Die wichtigsten Komponenten umfassen RES, Logic μP und Error-Bereich.

1/6

Produkt-Art

Motorschütz

Nennspannung

24 V/DC

Laststrom

9 A

Anschluss

Schraubklemme

Typ

ELR H5-IES-SC- 24DC/500AC-9

Datenblatt (PDF)

Sofort-Lieferung Mi., 30. Sept.

5 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (109,24 € / Stück)

176,46 €

-38 %

109,24 €

zzgl. MwSt.

Kostenfreier Versand

nur 14,90 €

Nur noch 5 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

"4-in-1" Hybrid-Motorstarter

Rechtslauf/Linkslauf/Motorschutz/NOT-HALT
Ersetzt 4 Schütze
Einstellbare Überlastabschaltung

Technische Daten

Art des Motorstarters: WendestarterMit Kurzschlussauslöser: neinBemessungssteuerspeisespannung Us bei DC: 19,2..19,19999999 VSpannungsart zur Betätigung: DCBemessungsbetriebsstrom Ie: 9 ABemessungsbetriebsstrom bei AC-3, 400 V: 9 AÜberlastauslöser Stromeinstellung: 1,5..9 AAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Temperaturkompensierter Überlastschutz: neinAuslöseklasse: CLASS 10Anschlussart Hauptstromkreis: SchraubanschlussAusführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: SchraubanschlussTragschienenmontage möglich: jaAnzahl der Befehlsstellen: 1Geeignet für NOT-AUS: jaExterner Reset möglich: jaSchutzart (IP): IP20Breite: 22,5 mmHöhe: 107 mmTiefe: 114 mmVerpackungseinheit: 1 StückMaße (cm): 153 × 111 × 35Bruttogewicht: 0,323 kg, Nettogewicht: 0 kgECLASS 7: Motorstarterkombination (27370905)

Produkt-Art: Motorschütz

Typ: ELR H5-IES-SC- 24DC/500AC-9

Nennspannung: 24 V/DC

Steuerspannung (min.): 19.2 V/DC

Steuerspannung (max.): 30 V/DC

Steuerspannungs-Bereich: 19.2 - 30 V/DC

Schaltspannung (min.): 42 V/AC

Schaltspannung (max.): 550 V/AC

Dauerstrom (max.): 9 A

Laststrom: 9 A

Passend für Marke: Phoenix Contact

Passend für Serie: Phoenix Contact Serie ELR H5

Anschluss: Schraubklemme

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Breite: 99 mm

Höhe: 22.5 mm

Tiefe: 114.5 mm

Abm.: (B x H x T) 99 x 22.5 x 114.5 mm

Inhalt: 1 St.

: 22.5

: 107 mm

: 114 mm

: 1

: 1

: 1.5-9 A

: TRUE

: 19.2-19.2 V

: IP20

: Schraubanschluss

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 507291 Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 Motorschütz 24 V/DC 9 A Passend für Marke (Relais): Phoenix Contact 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 507291 Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 Motorschütz 24 V/DC 9 A Passend für Marke (Relais): Phoenix Contact 1 St.

Beschreibung

Der 3-phasige Hybrid-Motorstarter mit Wendefunktion und Stromüberwachung vereinigt vier Funktionen in einem: Rechtsschütz, Linksschütz, Motorschutzrelais und NOT-HALT-Schütz bis Kategorie 3. Durch die interne Verriegelungsschaltung und Lastverdrahtung wird der Verdrahtungsaufwand auf ein Minimum reduziert.
