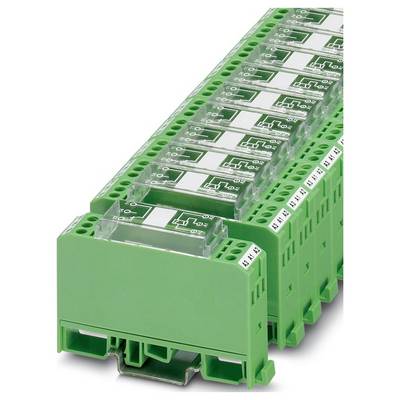

Phoenix Contact EMG 17-REL/SG-B 48/21/P Relaismodul 1 Wechsler 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Relaismodul
Kontaktart
1 Wechsler
Typ
EMG 17-REL/SG-B 48/21/P
Anschluss
Schrauben
Ansprechspannung (min.)
38.4 V/DC
Datenblatt (PDF)
Anzahl (Packungsgröße 10 St.)
Gesamt
636,18 €
zzgl. MwSt.
6,40 €
Nur noch 10 Set(s) verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: EMG
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Breite: 17,5 mm
- Höhe: 75 mm
- Tiefe: 62,5 mm
- Farbe: grün (RAL 6021)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -40 °C ... 50 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 70 °C
- Normen/Bestimmungen: DIN EN 50178
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Abisolierlänge: 8 mm
- Einbaulage: beliebig
- Maximale Verlustleistung bei Nennbedingung: 0,41 W
- Betriebsart: 100 % ED
- Eingangsspannungsbereich: 38,4 V DC ... 52,8 V DC (20 °C)
- Montagehinweis: anreihbar ohne Abstand
- Schutzbeschaltung: Freilaufdiode | Freilaufdiode;Verpolschutz | Verpolschutzdiode
- Schaltspannung maximal: 250 V AC/DC
- Anwendung: Universal
- Nutzungsbeschränkung: Nutzungsbeschränkung
- EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
- Einschaltstrom maximal: 8 A
- Isolierung: Sichere Trennung, verstärkte Isolierung
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 12.09.2025
- Eingangsnennspannung UN: 48 V DC
- Typischer Eingangsstrom bei UN: typ. 8,5 mA
- Kontaktausführung: 1 Wechsler
- Grenzdauerstrom: 6 A
- Bemessungsisolationsspannung: 250 V AC
- Bemessungsstoßspannung: 4 kV
- Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen: Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen
- Luft- und Kriechstrecken zwischen den Stromkreisen: Luft- und Kriechstrecken zwischen den Stromkreisen
- Schalten: Schalten
- Lebensdauer mechanisch: ca. 107 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: bistabil
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 5 ms
- Rückfallzeit typisch: 5 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgSnO
- Schaltspannung minimal: 5 V (bei 100 mA);24 V (bei 1 mA)
- Schaltstrom minimal: 1 mA (bei 24 V);100 mA (bei 5 V)
- Abschaltleistung (ohmsche Last) maximal: 140 W (bei 24 V DC);40 W (bei 48 V DC);35 W (bei 60 V DC);30 W (bei 110 V DC);55 W (bei 220 V DC);1500 VA (bei 250 V AC)
- Schalten: bei zerstörter Goldschicht: Schalten: bei zerstörter Goldschicht
- Kontaktseite: Kontaktseite
- Impulszeitbereich: 30 ms ... 5 s
- Spulenspannung: 24 V DC
- Produkt-Art
Relaismodul
- Typ
EMG 17-REL/SG-B 48/21/P
- Anschluss
Schrauben
- Ansprechspannung (min.)
38.4 V/DC
- Ansprechspannung (max.)
52.8 V/DC
- Kontaktart
1 Wechsler
- Kontaktmaterial
AgSnO
- Tiefe
62.5 mm
- Breite
17.5 mm
- Höhe
75 mm
- Abm.
(B x H x T) 17.5 x 75 x 62.5 mm
- Inhalt
10 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3580337 Phoenix Contact EMG 17-REL/SG-B 48/21/P Relaismodul 1 Wechsler 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3580337 Phoenix Contact EMG 17-REL/SG-B 48/21/P Relaismodul 1 Wechsler 10 St.
Beschreibung
Relaismodul, mit fest eingelötetem Remanenz-Kleinschaltrelais, mit plusschaltender Diodenbeschaltung, Kontakte (AgSnO): kleine bis große Leistungen, 1 Wechsler, Eingangsspannung 48 V DC
Lieferumfang
- Geliefert wird: Phoenix Contact Relaismodul EMG17-REL/SG-B48/21P, Verpackungseinheit: 10 Stk., EAN: 4017918118037
