Phoenix Contact HC-STA-B06PT-BWSC-LS-M20-ELCAL Inhalt: 1 St. kaufen

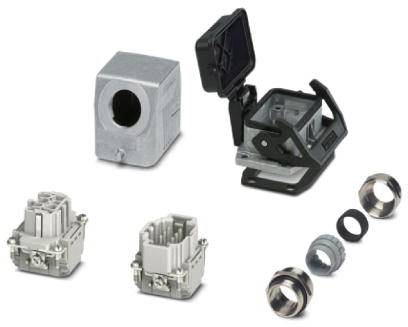

Mehrere Steckverbinder und Gehäuse aus Metall in verschiedenen Formen und Größen. Hauptkomponenten für industrielle Anwendungen.

Abbildung ähnlich

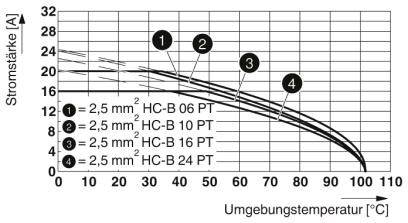

Diagramm zeigt Stromstärke vs. Umgebungstemperatur für verschiedene Kabeltypen (2,5 mm² HC-B 06 PT bis HC-B 24 PT). Stromstärke nimmt mit Temperatur ab.

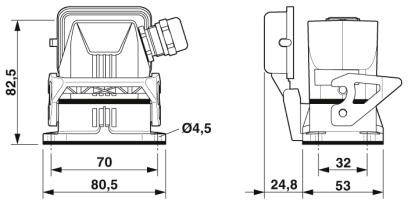

Technische Zeichnung eines Bauteils mit Seiten- und Vorderansicht, zeigt Maße und Details zur Struktur und Verbindungen.

Technische Zeichnung eines rechteckigen Lochs in wellenförmiger Platte mit Maßen: Breite 70mm, Höhe 35mm, vier Löcher Ø4,5mm.

Ein rechteckiges Schaltbrett mit sechs runden Steckplätzen, nummeriert von 1 bis 6. Zusätzlich ein Erdungssymbol oben.

Abbildung eines sechspoligen Steckverbinders mit Nummerierung der Anschlüsse: 4, 5, 6 links und 1, 2, 3 rechts, Erdungssymbol oben.

1/6

Abbildung ähnlich

Produkt-Art

Steckverbinder-Set

Anschluss

Push-In-Klemme

Gehäuse-Material

Aluminium-Druckguss

Schutzart

IP66

IP67

Leiterquerschnitt (min.)

0.14 mm²

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

2 Stück

Verkauf und Versand:

PF items GmbH AGB

Anzahl

Stück

Gesamt

34,59 €

zzgl. MwSt.

12,99 €

Nur noch 2 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Fr., 18. Sept.

Versand

51,11 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Steckverbinder-Set

Hermaphrodit, 102,026964 mm, 90,757381 mm, 89,937935 mm, 6, 2, 16 A, 100 °C, 500 V, 6 kV, III, 3, 0,14..2,5 mm², Durchdringanschluss, sonstige, Aluminium, unbeschichtet, Längsbügel, geschraubt, V0, Mit Schutzleiter: ja, -40..100 °C, IP66, EMV-Ausführung: ja, 1, Mit Dichtung: ja, IK08, seitlich

Technische Daten

Bauform: B6
Bemessungsstrom: 16 A
Kabelabgang: seitlich
Bemessungsstoßspannung: 6 kV
Anschlussquerschnitt AWG: 26 ... 14
Leitungsaußendurchmesser: 6 mm ... 12 mm
Länge Montageausschnitt: 52 mm
Breite Montageausschnitt: 35 mm
Material Kontaktträger: PC
Material Verriegelungsbügel: PA
Brennbarkeitsklasse nach UL 94: V0
Schutzdeckel integriert: ja
Schutzart IP67: im gesteckten Zustand

Produkt-Art: Steckverbinder-Set

Anschluss: Push-In-Klemme

Gehäuse-Material: Aluminium-Druckguss

: IP66
IP67

Leiterquerschnitt (min.): 0.14 mm²

Leiterquerschnitt (max.): 2.5 mm²

Polzahl: 6

Min. Temperatur: -40 °C

Max. Temperatur: +100 °C

Voreilender Kontakt (PE): Ja

Inhalt: 1 St.

Gesamtpolzahl: 6 + PE

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2137516 Phoenix Contact HC-STA-B06PT-BWSC-LS-M20-ELCAL Inhalt: 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2137516 Phoenix Contact HC-STA-B06PT-BWSC-LS-M20-ELCAL Inhalt: 1 St.

Beschreibung

Steckverbinder-Set, Polzahl: 6, Material: Aluminiumdruckguss, seewasserbeständig, Anschlussart: Push-in-Anschluss, Anschlussquerschnitt: AWG 26- 14, Kabelabgang: seitlich
