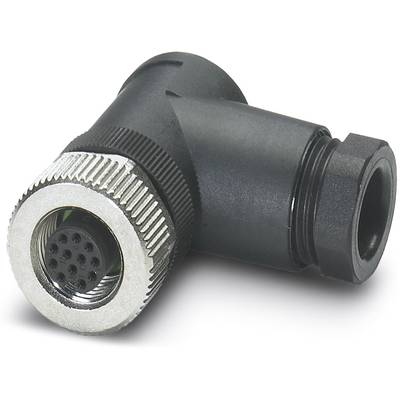

Phoenix Contact M12 Sensorsteckverbinder gewinkelt Buchse Lötanschluss, Polzahl 12-polig Kabelabgang seitlich,
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Steckverbinder, unkonfektioniert
Bauform
Buchse
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
M12-Buchse, gerade
Anschlussseite B
konfektionierbar
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
Anzahl
Gesamt
€
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
SACC-M12FR-12SOL-PG 9-M - Steckverbinder
- sonstige, 20,16 mm, 12, 6..8 mm, abgewinkelt, 1,5 A, 85 °C, 30 V, II, 3, 0,25 mm², Lötanschluss, Gold, HB, Mit Schutzleiter: nein, Schutzart (IP), montiert: IP67, 100, Geschirmt: nein, Mit Statusanzeige: nein
Technische Daten
- Kontaktausführung: Buchse
- Anzahl der Steuerkontakte: 12
- Für Kabelaußendurchmesser: 6..8 mm
- Typ
"Phoenix Contact"
- Produkt-Art
Sensor-/Aktor-Steckverbinder, unkonfektioniert
- Bauform
Buchse
- Stecker-Norm
Sensorik Steckverbinder
- Anschlussseite A
M12-Buchse, gerade
- Anschlussseite B
konfektionierbar
- Polzahl
12
- Nennspannung
30 V/AC
30 V/DC
- Nennstrom
1.50 A
- Nennstrom - gerundet
1.5 A
- Anschlussquerschnitt (max.)
0.25 mm²
- Anschluss
Löten
- Gewinde-Typ Anschlussseite
M12
- Kodierung
A
IP67
- Herst.-Teilenr.
1404423
- Inhalt
1 St.
- Polzahl
12
sonstige
30 V
FALSE
sonstige
sonstige
sonstige
85-85 °C
HB
Lötanschluss
Gold
II
3
abgewinkelt
0.25-0.25 mm²
FALSE
1.5 A
100
Dokumente & Downloads
Datenblatt
Datenblatt 589573 Phoenix Contact M12 Sensorsteckverbinder gewinkelt Buchse Lötanschluss, Polzahl 12-polig Kabelabgang seitlich,
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 589573 Phoenix Contact M12 Sensorsteckverbinder gewinkelt Buchse Lötanschluss, Polzahl 12-polig Kabelabgang seitlich,
Beschreibung
1404423 Phoenix Contact M12 Sensorsteckverbinder gewinkelt Buchse Lötanschluss, Polzahl 12-polig Kabelabgang seitlich, Klemmbereich 6,0mm - 8,0mm: Typ: Sensorsteckverbinder Serie: M12 Bauart: Buchse Bauform: gewinkelt Anschlusstechnik: Lötanschluss Polzahl: 12-polig Kodierung: A Beschriftung: 1 - 12 Anschlussgewinde: M12x1 Verriegelungsart: Schraubverriegelung Bemessungsspannung: Spannung: 30V Bemessungsstrom: Strom: 1,5A Bemessungsstoßspannung: 0,5kV Verschmutzungsgrad: 3 Überspannungskategorie: II Querschnitt: mm²: 0,25mm² AWG: AWG24 Abisolierlänge: 3,5mm Kabelabgang: Abgang: seitlich Klemmbereich: 6,0mm - 8,0mm Maße: Länge: 38,0mm Durchmesser: 20,2mm Temperaturbereich: -40°C bis 85°C Steckzyklen: >=100 IP Schutz: Schutzart: IP67 Werkstoff: Gehäuse: Polybutylenterephthalat (PBT) Isolierstoff: Polyamid (PA) Kontakt: Bronze (CuSn) Kontaktoberfläche: Gold (Au) Rändelschraube: Metall Farbe: Farbton: schwarz
