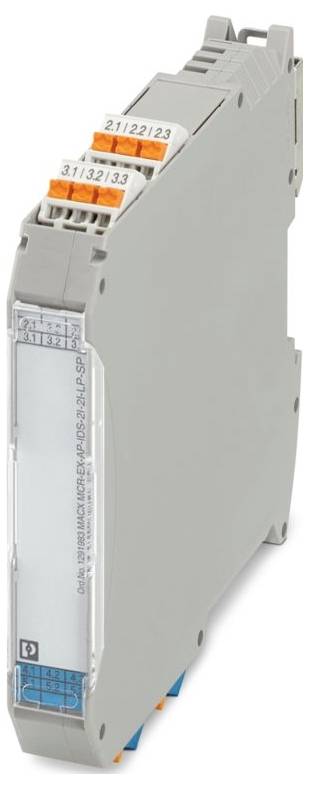

Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP-SP 1291983 Trennverstärker 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Trennverstärker
Eingangssignal max. (Strom)
40 mA
Typ
MACX MCR-EX-AP-IDS-2I-2I-LP-SP
Abm.
(L x B x H) 113.7 x 17.5 x 107.8 mm
Anschluss
Push-In-Federkraftanschluss
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
304,67 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Produktfamilie: MACX Analog
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Breite: 17,5 mm
- Höhe: 107,8 mm
- Tiefe: 113,7 mm
- Brennbarkeitsklasse nach UL 94: V0
- Material Gehäuse: PA 6.6
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20 (Klemmen);IP30 (Gehäuse)
- Umgebungstemperatur (Betrieb): -20 °C ... 70 °C (Einzelgerät: Einbaulage beliebig);-20 °C ... 70 °C (Gruppenmontage: vertikale Tragschiene ohne Umluft);-20 °C ... 70 °C (Gruppenmontage: vertikale Tragschiene mit Umluft);-20 °C ... 70 °C (Gruppenmontage: horizontale Tragschiene ohne Umluft);-20 °C ... 70 °C (Gruppenmontage: horizontale Tragschiene mit Umluft)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ≤ 2000 m
- Montageart: NS 35/15, NS 35/7,5
- Zulässige Luftfeuchtigkeit (Betrieb): ≤ 95 % (keine Betauung)
- Abisolierlänge: 8 mm
- Einbaulage: senkrecht, waagerecht
- Hinweis zum Betrieb: Einbaubedingungen beeinflussen die Umgebungstemperatur.
- Bitte Betriebsanleitung beachten.
- Max. innere Induktivität Li: vernachlässigbar
- ATEX: ATEX
- IECEx: IECEx
- Kennzeichnung: 3
- Verlustleistung: ≤ 0,2 W (bei 20 mA, pro Kanal);≤ 0,6 W (bei 40 mA, pro Kanal)
- Versorgungsspannungsbereich: schleifengespeist, keine externe Versorgung notwendig
- Hinweis zur Anwendung: Genauigkeit, typische Angaben in % der Messspanne (20 mA) bei UN, 23 °C
- Elektromagnetische Verträglichkeit: Geprüft nach folgenden Normen und Vorschriften: EN 61326-1 Einsatz im industriellen Bereich, NAMUR NE 21
- Unterstützte Protokolle: HART-transparent
- Galvanische Trennung zwischen Eingang und Ausgang: ja
- Versorgung: Versorgung
- Anzahl der Kanäle: 2
- Verpolschutz: ja
- Beschreibung des Ausgangs: eigensicher
- Bemessungsisolationsspannung: 375 VPP
- Prüfspannung: 500 V (50 Hz, 60 s)
- Sicherheitstechnische Daten: Sicherheitstechnische Daten
- Max. Ausgangsspannung Uo: 25 V
- Max. Ausgangsstrom Io: 99 mA
- Max. Ausgangsleistung Po: 613 mW
- Sicherheitstechnische Maximalspannung Um: 253 V AC
- Bürde/Ausgangslast Stromausgang: ≤ 800 Ω (20 mA)
- Anzahl der Ausgänge: 2
- Galvanische Trennung: 4-Wege-Trennung
- Temperaturkoeffizient typisch: ≤ 0,1 % (10 K)
- Datenkommunikation (Bypass): Datenkommunikation (Bypass)
- Eingangssignal Strom: 0 mA ... 20 mA;4 mA ... 20 mA (mit HART);0 mA ... 40 mA (Funktionsbereich)
- Ausgangssignal Strom: 0 mA ... 20 mA;4 mA ... 20 mA (mit HART);0 mA ... 40 mA (Funktionsbereich)
- Tiefe NS 35/7,5: 114,5 mm (aufgerastet auf Tragschiene NS 35/7,5 nach EN 60715)
- Anzahl der Eingänge: 2
- Ex-Installation (EPL): Gc
- Galvanische Trennung Eingang 1 / Eingang 2: Galvanische Trennung Eingang 1 / Eingang 2
- Ex i-Stromkreise (EPL): Ga;Da;Ma
- Max. innere Kapazität Ci: vernachlässigbar
- Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
- Signalübertragungsverhalten: In = Out
- Galvanische Trennung Ausgang 1 / Ausgang 2: Galvanische Trennung Ausgang 1 / Ausgang 2
- IIA (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 28 mH / 2,97 µF
- IIC (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 2,5 mH / 110 nF
- I (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 46 mH / 4,87 µF
- Signal: Strom: Signal: Strom
- IIB (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 11 mH / 840 nF
- Galvanische Trennung Eingang/Ausgang: Galvanische Trennung Eingang/Ausgang
- Leerlaufspannung: 25 V
- Leitungsfehlererkennung: 0 mA (Leitungsbruch);≤ 1 mA (Verhalten des Eingangsstroms)
- Spannungsabfall: 1 V (konstant)
- Linearitätsfehler: ≤ 0,25 % (bei Bürde = 0 Ω)
- Typ
MACX MCR-EX-AP-IDS-2I-2I-LP-SP
- Produkt-Art
Trennverstärker
- Eingangssignal max. (Strom)
40 mA
- Abm.
(L x B x H) 113.7 x 17.5 x 107.8 mm
- Anschluss
Push-In-Federkraftanschluss
- Ausgangssignal (Spannung)
25 V
- Ausgangssignal (Strom)
0 mA ... 20 mA;4 mA ... 20 mA (mit HART);0 mA ... 40 mA (Funktionsbereich)
- Bürde
≤ 800 Ω (20 mA)
- Eingangssignal (Strom)
0 mA ... 20 mA;4 mA ... 20 mA (mit HART);0 mA ... 40 mA (Funktionsbereich)
- Inhalt
1 St.
- Breite
17.5 mm
- Höhe
107.8 mm
- Länge
113.7 mm
- Max. Umgebungstemperatur
70 °C
- Min. Umgebungstemperatur
-20 °C
- Versorgungsspannung U(B)
schleifengespeist. keine externe Versorgung notwendig
- Querschnitt flexibel (max.)
1.5 mm²
- Querschnitt starr (max.)
1.5 mm²
- Querschnitt flexibel (min.)
0.2 mm²
- Querschnitt starr (min.)
0.2 mm²
- Tiefe
113.7 mm
IP20
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3582756 Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP-SP 1291983 Trennverstärker 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3582756 Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP-SP 1291983 Trennverstärker 1 St.
Beschreibung
Ex i-Ausgangstrennübertrager trennt und überträgt 0 mA / 4 mA ... 20 mA-Signale eigensicher in den Ex-Bereich. Für Feuer- und Gasdetektoren geeignet. Anzahl der Kanäle: 2, HART-transparent, Leerlaufspannung: 25 V, Standardkonfiguration, Loop-powered, 4-Wege-Trennung, Safety Integrity Level (SIL, IEC 61508): 3, Push-in-Anschluss
Lieferumfang
- Geliefert wird: Phoenix Contact Ausgangstrennverstärker MACX MCR-EX-#1291983, Verpackungseinheit: 1 Stk., EAN: 4063151524937
