Phoenix Contact MACX-MR-C-10 1336510 Überwachungsrelais Anzahl Relais-Ausgänge: 2 kaufen

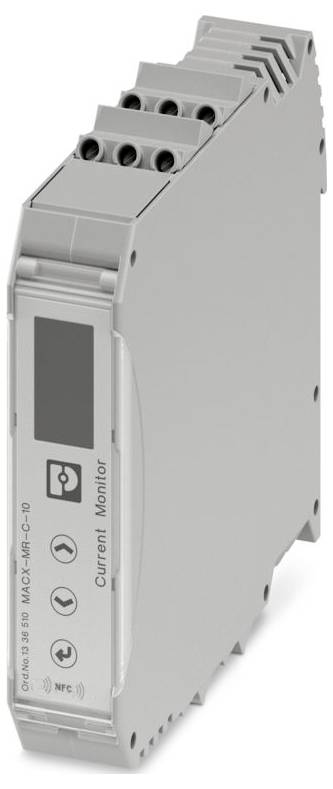

Ein kompaktes grauesa Stromüberwachungsgerät mit vier Anschlüssen und einem kleinen Display, das in Elektrosystemen zur Überwachung des Stromflusses verwendet wird.

Abbildung ähnlich

Produkt-Art

Überwachungsrelais

Anzahl Relais-Ausgänge

Typ

MACX-MR-C-10

Mess-Eingänge

Messeingang

Ausgänge

2 potenzialfreie Wechsler

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

65 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

162,07 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anschlussart: Schraubanschluss
Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm (5 lb in ... 7 lb in)
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 14
Breite: 22,5 mm
Höhe: 109 mm
Tiefe: 114 mm
Brennbarkeitsklasse nach UL 94: V0
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP40 (Gehäuse);IP20 (Anschlussklemmen)
Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Normen/Bestimmungen: EN 61000-6-4
Überspannungskategorie: III
Verschmutzungsgrad: 3
Zulässige Luftfeuchtigkeit (Betrieb): 10 % ... 95 %
Schock (Betrieb): Kategorie 1
Vibration (Betrieb): Klasse B
Abisolierlänge: 10 mm
Einbaulage: beliebig
Frequenzbereich: 48 Hz ... 400 Hz
Kennzeichnung: GB/T 14048.5
UL, USA / Kanada: UL, USA / Kanada
Maximale Verlustleistung bei Nennbedingung: 15 W
Betriebsart: Ruhestrom- oder Drahtbruchprinzip
Versorgungsspannungsbereich: 24 V AC ... 240 V AC -15 % ... +10 %;24 V DC ... 240 V DC -25 % ... +30 %
CE: CE
Nennleistungsaufnahme: 15 VA (1,5 W)
Funktion: Unterstrom;Überstrom;Window
Montagehinweis: auf Normschiene NS 35 nach EN 60715
Normbezeichnung: EN 50155, GB/T 25119
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
Störabstrahlung: Störabstrahlung
Störfestigkeit: EN 61000-6-2
Schaltspannung maximal: 250 V AC
Eingangsstrombereich: 0 A AC/DC ... 10 A AC/DC
Versorgung: Versorgung
Kontaktausführung: 2 potenzialfreie Wechsler
Bemessungsisolationsspannung: 600 V
Schalten: Schalten
Bahnrichtlinie: Bahnrichtlinie
Kontaktmaterial: AgSnO2
Abschaltleistung (ohmsche Last) maximal: 2000 VA (8 A/250 V AC)
Lebensdauer elektrisch: ca. 1x 105 Schaltspiele, ohmsche Last 2000 V A
Bemessungsstoßspannungsfestigkeit: 6 kV
Ausgangssicherung: 8 A (flink)
Wiederbereitschaftszeit: 200 ms
Elektronische Einrichtungen auf Schienenfahrzeugen: Elektronische Einrichtungen auf Schienenfahrzeugen
Isolationseigenschaften: Bahnrichtlinie: Isolationseigenschaften: Bahnrichtlinie
Netzart: 1-phasig
Galvanische Trennung: 300 V
Benennung Eingang: Messeingang
Messgröße: DC, AC Sinus (40 Hz ... 500 Hz)
Überstrombelastbarkeit: 15 A AC/DC
Eingangswiderstand Stromeingang: 5 mΩ
Temperaturkoeffizient maximal: 0,05 %/K
Einstellbereich Auslöseverzögerung: 0 s ... 99,9 s
Grundgenauigkeit: 1 % (>1 A, ±10 mA (0 … 1 A))
Wiederholgenauigkeit: 0,5 %
Isolierstofftyp Gehäuse: PBT
CCC: CCC
Betriebstemperaturklasse: OT4
Klasse der erweiterten Betriebstemperatur beim Einschalten: ST2
Temperaturänderungsklasse: H1
Unterbrechung der Spannungsversorgung/Versorgungsumschaltung: S2;S3/C1;C2
Gefährdungsstufen: HL1;HL2;HL3
Schutzlackierung: PC2

Typ: MACX-MR-C-10

Produkt-Art: Überwachungsrelais

Anzahl Relais-Ausgänge: 2

Mess-Eingänge: Messeingang

Ausgänge: 2 potenzialfreie Wechsler

Abm.: (L x B x H) 114 x 22.5 x 109 mm

Einbau-Tiefe: 114 mm

Breite: 22.5 mm

Höhe: 109 mm

Länge: 114 mm

Tiefe: 114 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3586763 Phoenix Contact MACX-MR-C-10 1336510 Überwachungsrelais Anzahl Relais-Ausgänge: 2

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3586763 Phoenix Contact MACX-MR-C-10 1336510 Überwachungsrelais Anzahl Relais-Ausgänge: 2

Beschreibung

Stromüberwachungsrelais, Weitbereichsstromversorgung mit 24 V AC/DC … 240 V AC/DC, mit einstellbaren Schwellwerten, Ansprechverzögerung und per Konfiguration auswählbaren Funktionen.
