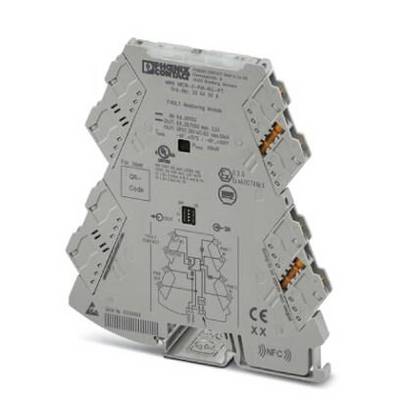

Phoenix Contact MINI MCR-2-FM-RC-PT 2904508 Trennverstärker 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Trennverstärker
Eingangssignal max. (Spannung)
30 V
Typ
MINI MCR-2-FM-RC-PT
Abm.
(L x B x H) 119.2 x 6.2 x 109.81 mm
Anschluss
Push-In-Klemme
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Überwachungsbaustein
- WEEE des Herstellers: DE50738265
Technische Daten
- Schutzart: IP20 (nicht von UL bewertet)
- Leistungsaufnahme: < 410 mW (bei 24 V DC)
- Abisolierlänge: 10 mm
- Leiterquerschnitt AWG: 24 ... 12 (flexibel)
- Verschmutzungsgrad: 2
- Überspannungskategorie: II
- Material Gehäuse: PBT
- max. Ausgangsstrom: 3,2 A
- Bemessungsisolationsspannung: 50 V AC/DC (effektiv)
- Einbaulage: beliebig
- Anzahl der Eingänge: 1
- Anzahl der Ausgänge: 1
- Schaltspannung maximal: 30 V DC
- Schaltstrom maximal: 50 mA
- Typ
MINI MCR-2-FM-RC-PT
- Produkt-Art
Trennverstärker
- Eingangssignal max. (Spannung)
30 V
- Abm.
(L x B x H) 119.2 x 6.2 x 109.81 mm
- Anschluss
Push-In-Klemme
- Ausgangssignal (Spannung)
9.6 V/DC - 29.7 V/DC
- Betriebsspannungsbereich
12 - 24 V/DC
- Betriebsspannung max.
24 V/DC
- Betriebsspannung min.
12 V/DC
- Eingangssignal (Spannung)
9.9 V/DC - 30 V/DC
- Inhalt
1 St.
- Breite
6.2 mm
- Höhe
109.81 mm
- Länge
119.2 mm
- Stromaufnahme
16 mA
- Max. Umgebungstemperatur
+70 °C
- Min. Umgebungstemperatur
-40 °C
- Querschnitt flexibel (max.)
2.5 mm²
- Querschnitt starr (max.)
2.5 mm²
- Querschnitt flexibel (min.)
0.14 mm²
- Querschnitt starr (min.)
0.14 mm²
Dokumente & Downloads
Datenblatt
Datenblatt 2225553 Phoenix Contact MINI MCR-2-FM-RC-PT 2904508 Trennverstärker 1 St.
Datenblatt 2225553 Phoenix Contact MINI MCR-2-FM-RC-PT 2904508 Trennverstärker 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2225553 Phoenix Contact MINI MCR-2-FM-RC-PT 2904508 Trennverstärker 1 St.
Beschreibung
Fault-Monitoring Modul mit steckbarer Anschlusstechnik zur Auswertung und Meldung der Sammelfehler des FM-Systems und zur Überwachung der Versorgungsspannungen. Fehlermeldung über Öffnerkontakt. Push-in-Anschlusstechnik, Standardkonfiguration
