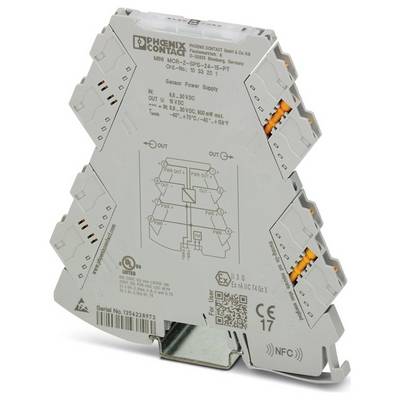

Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Konstantspannungsquelle 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Konstantspannungsquelle
Typ
MINI MCR-2-SPS-24-15-PT
Abm.
(L x B x H) 119.2 x 6.2 x 109.81 mm
Anschluss
Push-In-Federkraftanschluss
Ausgangssignal (Spannung)
15 V
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
96,63 €
3
3% = 2,68 €
93,95 €
5
4% = 3,57 €
93,06 €
10
5% = 4,46 €
92,17 €
25
5% = 4,91 €
91,72 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (96,63 € / Stück)
130,15 €
-26 %
96,63 €
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: MINI Analog Pro
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm² (mit Aderendhülse);0,14 mm² ... 2,5 mm² (ohne Aderendhülse)
- Leiterquerschnitt AWG: 24 ... 12 (flexibel)
- Breite: 6,2 mm
- Höhe: 109,81 mm
- Tiefe: 119,2 mm
- Farbe: grau (RAL 7042)
- Material Gehäuse: PBT
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20 (nicht von UL bewertet)
- Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: GB/T 3836.1;GB/T 3836.3
- Hinweis: Während der Störbeeinflussung kann es zu geringen Abweichungen kommen.
- Montageart: Tragschienenmontage
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Abisolierlänge: 10 mm
- Einbaulage: beliebig
- ATEX: ATEX
- IECEx: IECEx
- Kennzeichnung: UL 508 Listed;Class I, Div. 2, Groups A, B, C, D T6;Class I, Zone 2, Group IIC T6
- UL, USA / Kanada: UL, USA / Kanada
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22: HL 1 - HL 2
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23: HL 1 - HL 2
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24: HL 1 - HL 2
- Versorgungsspannungsbereich: 9,6 V DC ... 30 V DC (Zur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Artikel-Nr. 2869728) eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715)
- CE: CE
- Zertifikat: DNV GL TAA000021E Rev. 1
- Montagehinweis: Zur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715.
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Störabstrahlung: Störabstrahlung
- Schiffbau-Zulassung: Schiffbau-Zulassung
- Störfestigkeit: EN 61000-6-2
- Statusanzeige: LED grün (Versorgungsspannung)
- Galvanische Trennung zwischen Eingang und Ausgang: ja
- Versorgung: Versorgung
- Stromaufnahme typisch: < 38,2 mA (24 V);< 79,8 mA (12 V)
- Kurzschlussstrom: > 35 mA
- Nutzungsbeschränkung: Nutzungsbeschränkung
- EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
- Ausgangsstrom: ≤ 30 mA
- Isolierung: verstärkte Isolierung
- Schiffbau-Daten: Schiffbau-Daten
- Temperature: B
- Humidity: B
- Vibration: A
- EMC: A
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Bemessungsisolationsspannung: 300 Veff
- Prüfspannung: 3 kV AC (50 Hz, 60 s)
- CCC / China-Ex: CCC / China-Ex
- GB Standard: GB Standard
- Galvanische Trennung: Galvanische Trennung
- Temperaturkoeffizient maximal: < 0,01 %/K
- Übertragungsfehler maximal: ≤ 0,4 % (vom Endwert)
- Leistungsaufnahme: < 900 mW (9,6 V DC)
- Transmitterspeisespannung: 15 V
- Signal: Spannung: Signal: Spannung
- Eingangssignal Spannung: 9,6 V DC ... 30 V DC
- Ex-Installation (EPL): Gc;Div. 2
- Galvanische Trennung Eingang/Ausgang/Versorgung IEC/EN 61010-1: Galvanische Trennung Eingang/Ausgang/Versorgung IEC/EN 61010-1
- Ausgangssignal Spannung maximal: 15 V DC
- Ausgangsspannung bei Drahtbruch: 15 V
- Ripple: < 20 mVSS (600 Ω)
- Typ
MINI MCR-2-SPS-24-15-PT
- Produkt-Art
Konstantspannungsquelle
- Abm.
(L x B x H) 119.2 x 6.2 x 109.81 mm
- Anschluss
Push-In-Federkraftanschluss
- Ausgangssignal (Spannung)
15 V
- Ausgangssignal (Strom)
≤ 30 mA
- Eingangssignal (Spannung)
9.6 V DC ... 30 V DC
- Inhalt
1 St.
- Breite
6.2 mm
- Höhe
109.81 mm
- Länge
119.2 mm
- Stromaufnahme
< 38.2 mA
- Max. Umgebungstemperatur
70 °C
- Min. Umgebungstemperatur
-40 °C
- Versorgungsspannung (num.)
30 V/DC
- Versorgungsspannung U(B)
9.6 V DC ... 30 V DC
- Querschnitt flexibel (max.)
2.5 mm²
- Querschnitt starr (max.)
2.5 mm²
- Querschnitt flexibel (min.)
0.14 mm²
- Querschnitt starr (min.)
0.2 mm²
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3562023 Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Konstantspannungsquelle 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3562023 Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Konstantspannungsquelle 1 St.
Beschreibung
Konstantspannungsquelle mit steckbarer Anschlusstechnik zur Erzeugung einer hochpräzisen Konstantspannung von 15 V und zur Versorgung von Sensoren ohne eigene Versorgung. Push-in-Anschlusstechnik.
Lieferumfang
- Geliefert wird: Phoenix Contact Konstantspannungsquelle 15V MINIMCR2SPS-24-15-PT, Verpackungseinheit: 1 Stk., EAN: 4055626537696
