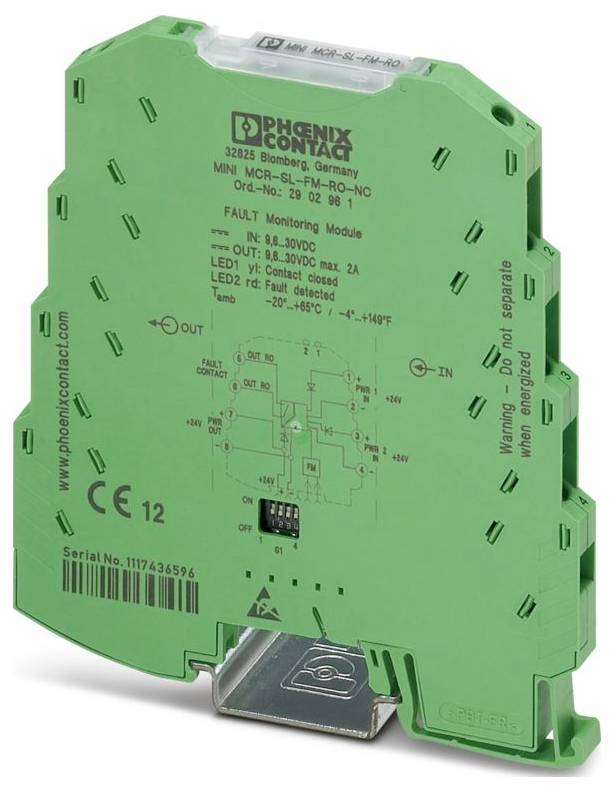

Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Überwachungsbaustein 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Überwachungsbaustein
Eingangssignal max. (Spannung)
30 V
Typ
MINI MCR-SL-FM-RC-NC
Abm.
(L x B x H) 101.2 x 6.2 x 93.1 mm
Anschluss
Schrauben
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
113,44 €
3
3% = 3,15 €
110,29 €
5
4% = 4,20 €
109,24 €
10
5% = 5,25 €
108,19 €
25
5% = 5,77 €
107,67 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (113,44 € / Stück)
126,04 €
-10 %
113,44 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: MINI Analog
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 12
- Breite: 6,2 mm
- Höhe: 93,1 mm
- Tiefe: 101,2 mm
- Farbe: grün (RAL 6021)
- Material Gehäuse: PBT
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -20 °C ... 65 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: EN 61000-4-6
- Hinweis: Während der Störbeeinflussung kann es zu geringen Abweichungen kommen.
- Montageart: Tragschienenmontage
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Abisolierlänge: 12 mm
- Einbaulage: beliebig
- Kennzeichnung: UL 508 Listed;Class I, Div. 2, Groups A, B, C, D T4;Class I, Zone 2, Group IIC
- UL, USA / Kanada: UL, USA / Kanada
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22: HL 1 - HL 2
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23: HL 1 - HL 2
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24: HL 1 - HL 2
- Versorgungsspannungsbereich: 9,6 V DC ... 30 V DC (Zur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Artikel-Nr. 2869728) eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715)
- CE: CE
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Störabstrahlung: Störabstrahlung
- Entladung statischer Elektrizität: Entladung statischer Elektrizität
- Bemerkung: Kriterium B
- Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
- Schnelle Transienten (Burst): Schnelle Transienten (Burst)
- Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
- Störfestigkeit: EN 61000-6-2
- Schaltspannung maximal: 30 V AC/DC
- Statusanzeige: LED gelb (Schaltausgang)
- Benennung: Leitungsgeführte Störgrößen
- Galvanische Trennung zwischen Eingang und Ausgang: ja
- Versorgung: Versorgung
- Stoßstrombelastung (Surge): Stoßstrombelastung (Surge)
- Stromaufnahme maximal: < 5 mA (bei 24 V DC)
- Nutzungsbeschränkung: Nutzungsbeschränkung
- EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
- Isolierung: Basisisolierung
- Bemessungsisolationsspannung: 50 V AC/DC
- Prüfspannung: 1,5 kV AC (50 Hz, 60 s)
- Funktionalität: Funktionalität
- Galvanische Trennung: Galvanische Trennung
- Temperaturkoeffizient maximal: < 0,01 %/K
- Leistungsaufnahme: < 120 mW (bei 24 V DC)
- Ausgangssignal Strom maximal: 2 A
- typische Abweichung vom Messbereichsendwert: 2 %
- Konfiguration: DIP-Schalter
- Signal: Spannung: Signal: Spannung
- Beschreibung des Eingangs: Spannungseingang zur Redundanzüberwachung
- Eingangssignal Spannung: 9,6 V DC ... 30 V DC
- Schalten: Relais: Schalten: Relais
- Schaltstrom maximal: 50 mA
- Ausgangssignal Spannung: 8,8 V DC ... 29,2 V DC
- Fehleranzeige: LED rot
- Galvanische Trennung Eingang, Versorgung, Ausspeisung zum Schaltausgang IEC/EN 61010: Galvanische Trennung Eingang, Versorgung, Ausspeisung zum Schaltausgang IEC/EN 61010
- Signal: Spannung/Strom: Signal: Spannung/Strom
- Typ
MINI MCR-SL-FM-RC-NC
- Produkt-Art
Überwachungsbaustein
- Eingangssignal max. (Spannung)
30 V
- Abm.
(L x B x H) 101.2 x 6.2 x 93.1 mm
- Anschluss
Schrauben
- Ausgangssignal (Spannung)
8.8 V DC ... 29.2 V DC
- Ausgangssignal (Strom)
2 A
- Eingangssignal (Spannung)
9.6 V DC ... 30 V DC
- Inhalt
1 St.
- Konfiguration
DIP-Schalter
- Breite
6.2 mm
- Höhe
93.1 mm
- Länge
101.2 mm
- Stromaufnahme
< 5 mA
- Max. Umgebungstemperatur
65 °C
- Min. Umgebungstemperatur
-20 °C
- Versorgungsspannung (num.)
30 V/DC
- Versorgungsspannung U(B)
9.6 V DC ... 30 V DC
- Querschnitt flexibel (max.)
2.5 mm²
- Querschnitt starr (max.)
2.5 mm²
- Querschnitt flexibel (min.)
0.2 mm²
- Querschnitt starr (min.)
0.2 mm²
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3579715 Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Überwachungsbaustein 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3579715 Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Überwachungsbaustein 1 St.
Beschreibung
Das Fault-Monitoring-Modul dient zur Auswertung und Meldung der Sammelfehler des Fault-Monitoring-Systems und zur Überwachung der Versorgungsspannungen. Die Fehlermeldung erfolgt über einen Schließerkontakt. Schraubanschluss, Standardkonfiguration.
Lieferumfang
- Geliefert wird: Phoenix Contact Überwachungsbaustein für Auswertung MINI MCR-SL-FM-RC-NC, Verpackungseinheit: 1 Stk., EAN: 4046356702850
