Phoenix Contact PCU-SC-16DIDO-485-USV-EEM-104 1673231 Schaltgerätekombination 230 V/AC kaufen

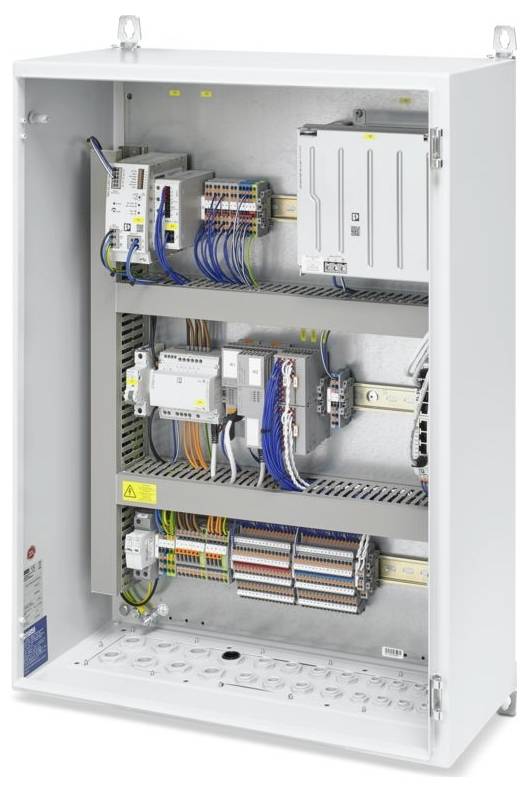

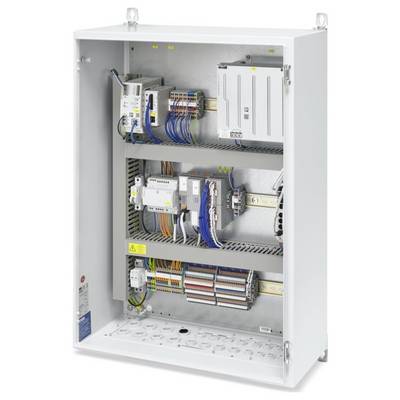

Ein offenes elektrisches Schaltfeld, das verschiedene Drähte, Schalter und Schaltungskomponenten zeigt, die auf drei Regalen in einer Metallbox organisiert sind.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Do., 1. Okt.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

5.210,03 €

zzgl. MwSt.

Kostenfreier Versand

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Nennspannung UN: 230 V AC
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP54
Umgebungstemperatur (Betrieb): 0 °C ... 35 °C
Isolationseigenschaften: Isolationseigenschaften
Zulässige Luftfeuchtigkeit (Betrieb): ≤ 95 % (bei 25 °C, keine Betauung)
Allgemein: Allgemein
Hinweis zum Betrieb: Für den Betrieb des Produkts benötigen Sie abhängig von der AC-Einspeiseleistung der Erzeugungsanlage eine produktspezifische Lizenz. Sie können die Lizenz im PLCnext Store erwerben (www.plcnextstore.com/eu/app/346)
Nennstrom IN: 1,2 A
Material: Stahlblech (tauchgrundiert, außen pulverbeschichtet, Strukturlack)
Sicherung: Sicherung
Schutzklasse: I
Steuerspannung: 24 V DC
Nennleistung: 250 VA
Empfohlene Vorsicherung:: 16 A (B-Charakteristik, 1-polig)
Überspannungsschutz: Nennspannung;Netzwerk;Steuerspannung (nachrüstbar);Serielle Kommunikation (nachrüstbar)
Ausgangsspannung: 24 V DC
Batteriekapazität: 12 Ah
Batterie Technologie: VRLA-AGM
Kommunikation: Erzeugungsanlage: Kommunikation: Erzeugungsanlage
Kommunikationsprotokoll: IEC 60870-5-104
Kommunikation: Netzbetreiber: Kommunikation: Netzbetreiber
Digitale Eingänge: Digitale Eingänge
Anzahl Schnittstellen: 1 (separate Ethernet-Schnittstellle)
Digitale Ausgänge: Digitale Ausgänge
Analoge Eingänge: Analoge Eingänge
Analoge Ausgänge: Analoge Ausgänge
RS-485: RS-485
FL SWITCH 1008N: FL SWITCH 1008N
Außenmaß: Außenmaß
Breite / Höhe / Tiefe: 600 mm / 800 mm / 260 mm (Gehäusemaße)
Farbe RAL: 7035
Kabeleinführung: Kabeleinführung
Art der Leitungseinführung: Kabelverschraubung
Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis 2000 m üNN)
2. Netzwerk: 2. Netzwerk

Produkt-Art: Schaltgerätekombination

Typ: PCU-SC-16DIDO-485-USV-EEM-104

Anzahl digitale Eingänge max.: 16

Anzahl Ausgänge max.: 16

Ausgangssignal Spannung: 24 V

Betriebsspannung: 230 V/AC

Höhe: 800 mm

Länge: 260 mm

Breite: 600 mm

: IP54

Abm.: (L x B x H) 260 x 600 x 800 mm

Max. Stromaufnahme: 1.2 A

Feldbussystem: RS-485

Herst.-Teilenr.: 1673231

Ausführung: PCU-SC-16DIDO-485-USV-EEM-104

Max. Umgebungstemperatur: 35 °C

Min. Umgebungstemperatur: 0 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3572467 Phoenix Contact PCU-SC-16DIDO-485-USV-EEM-104 1673231 Schaltgerätekombination 230 V/AC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3572467 Phoenix Contact PCU-SC-16DIDO-485-USV-EEM-104 1673231 Schaltgerätekombination 230 V/AC

Beschreibung

EZA-Schaltschrank mit zertifiziertem EZA-Regler nach VDE-AR-N 4110/4120/4130 inklusive USV und Messgerät. Router nachrüstbar. Vorbereitet für eine kundenspezifische EZA-Regler-Applikation mit einer Fernwirkanbindung nach IEC 60870-5-104.
