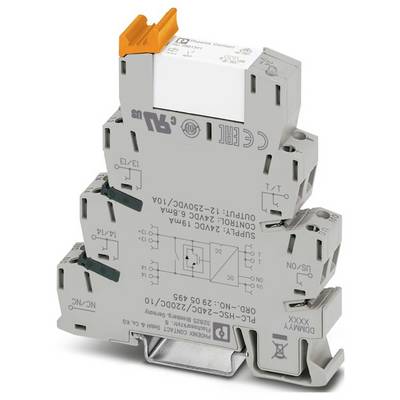

Abbildung ähnlich

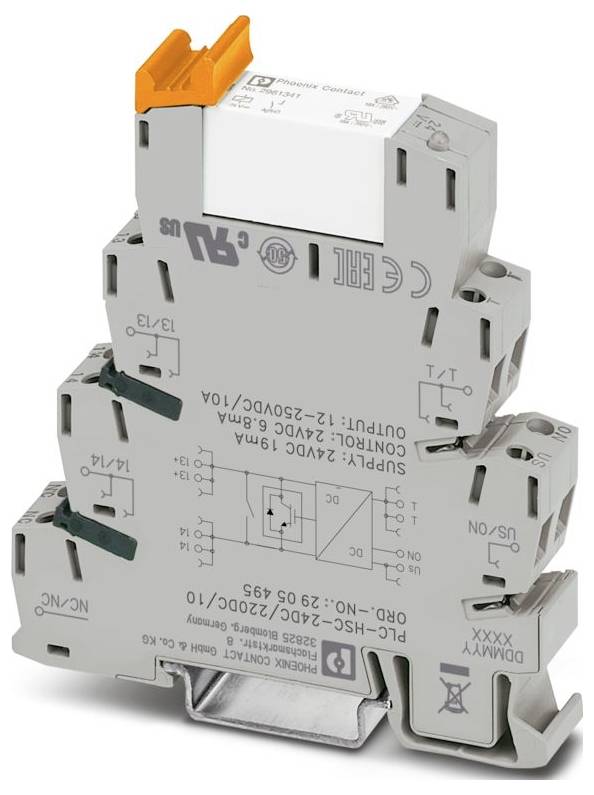

Abbildung ähnlich
Phoenix Contact PLC-HSC-24DC/220DC/10 Halbleiterrelais 1 Schließer 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Halbleiterrelais
Kontaktart
1 Schließer
Schaltspannung (max.)
250 V/DC
Typ
PLC-HSC-24DC/220DC/10
Anschluss
Schrauben
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
55,87 €
zzgl. MwSt.
5,41 €
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: PLC-INTERFACE
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,45 Nm ... 0,55 Nm (Generell müssen diese Klemmen beim Leiteranschluss abgestützt werden (mit einer Hand festhalten, Gehäuseabstützung))
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1,5 mm² (TWIN-Aderendhülse)
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 14
- Breite: 14 mm
- Höhe: 80 mm
- Tiefe: 94 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: IEC 60947-5-1
- Montageart: Tragschienenmontage
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Abisolierlänge: 8 mm
- Einbaulage: beliebig
- Betriebsart: 100 % ED
- Einschaltzeit typisch: 20 ms
- Montagehinweis: siehe Derating-Kurve
- Schutzbeschaltung: Inversdiode (Kein Dauerverpolschutz);Varistor
- Statusanzeige: LED (gelb)
- Ausgangsspannungsbereich: 12 V DC ... 250 V DC
- Benennung: DC Hybrid-Ausgang
- Anwendung: Ausgabefunktion
- Einschaltstrom maximal: 60 A (5 ms | Tamb = 60 °C)
- Isolierung: sichere Trennung
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 15.09.2025
- Nennspannung (aufgestecktes Solid-State-Relais): 24 V DC
- Ausschaltzeit typisch: 40 ms
- Übertragungsfrequenz: 1 Hz
- Kontaktausführung: 1 Schließer
- Art des Digitalausgangs: elektronisch
- Grenzdauerstrom: 10 A (siehe Derating-Kurve)
- Ausgangsschaltung: 2-Leiter / Schließerkontakt im Parallelbetrieb (keine galvanische Abschaltung)
- Laststrom minimal: 100 mA
- Bemessungsisolationsspannung: 260 V AC
- Bemessungsstoßspannung: 6 kV
- Überspannungsbegrenzung: > 275 V
- Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen: Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen
- Prüfspannung: 4 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
- Luft- und Kriechstrecken zwischen den Stromkreisen: Luft- und Kriechstrecken zwischen den Stromkreisen
- Bemessungssteuerstromkreisspeisespannung US: 24 V DC
- Spannungsbereich bezogen auf US: 0,8 ... 1,2
- Bemessungssteuerspeisestrom IS: ≤ 19 mA
- Bemessungsbetätigungsspannung UC: 24 V DC
- Spannungsbereich bezogen auf UC: 0,8 ... 1,2
- Bemessungsbetätigungsstrom IC: 6,8 mA
- Schaltschwelle "0"-Signal bezogen auf UC: < 0,4
- Schaltschwelle "1"-Signal bezogen auf UC: > 0,8
- Schutzart (Relaissockel): IP20 (Relaissockel)
- Schutzart (Relais): RT II (Relais)
- Schutzart (Einbauort): IP54 (Einbauort)
- Produkt-Art
Halbleiterrelais
- Typ
PLC-HSC-24DC/220DC/10
- Anschluss
Schrauben
- Ansprechzeit
20 ms
- Abfallzeit
40 ms
- Kontaktart
1 Schließer
- Schaltspannung (max.)
250 V/DC
- Max. Temperatur
60 °C
- Min. Temperatur
-25 °C
- Tiefe
94 mm
- Länge
94 mm
- Breite
14 mm
- Höhe
80 mm
- Abm.
(L x B x H) 94 x 14 x 80 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3579801 Phoenix Contact PLC-HSC-24DC/220DC/10 Halbleiterrelais 1 Schließer 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3579801 Phoenix Contact PLC-HSC-24DC/220DC/10 Halbleiterrelais 1 Schließer 1 St.
Beschreibung
PLC-INTERFACE, Hybrid-Solid-State-Relais inkl. Bypassrelais mit Schraubanschluss, zur Montage auf Tragschiene NS 35/7,5, Eingang: 24 V DC, Ausgang: 12 V DC ... 250 V DC/ 10 A
Lieferumfang
- Geliefert wird: Phoenix Contact Solid-State-Relais PLC-HSC-24DC#2905495, Verpackungseinheit: 1 Stk., EAN: 4046356957120
