Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT Halbleiterrelais 1 Schließer 10 St. kaufen

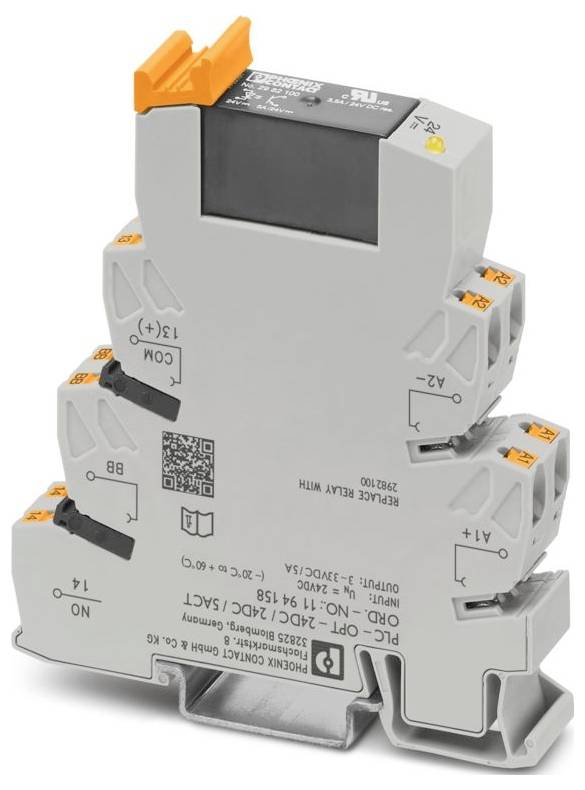

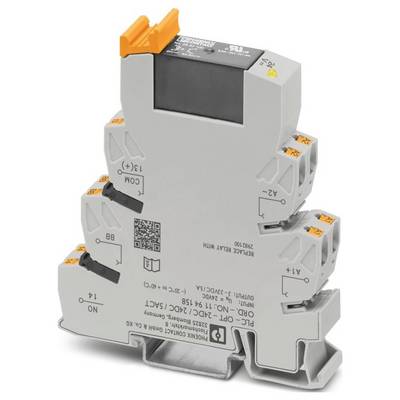

Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT Halbleiterrelais 1 Schließer 10 St.-0

Abbildung ähnlich

Produkt-Art

Halbleiterrelais

Kontaktart

1 Schließer

Typ

PLC-OPT- 24DC/ 24DC/ 5/ACT

Anschluss

Push-In-Federkraftanschluss

Ansprechspannung (min.)

19.2 V/DC

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (31,51 € / Stück)

315,13 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: PLC-INTERFACE
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Breite: 14 mm
Höhe: 80 mm
Tiefe: 94 mm
Farbe: grau (RAL 7042)
Umgebungsbedingungen: Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -20 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -25 °C ... 70 °C
Normen/Bestimmungen: IEC 60947-5-1
Montageart: Tragschienenmontage
Überspannungskategorie: III
Verschmutzungsgrad: 2
Abisolierlänge: 10 mm
Einbaulage: beliebig
Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
Maximale Verlustleistung bei Nennbedingung: 0,22 W
Betriebsart: 100 % ED
CE: CE
Zertifikat: TAE0000196
Eingangsspannungsbereich: 19,2 V DC ... 28,8 V DC
Einschaltzeit typisch: 20 µs
Montagehinweis: anreihbar ohne Abstand
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
Schutzbeschaltung: Verpolschutz | Verpolschutzdiode;Überspannungsschutz
Schiffbau-Zulassung: Schiffbau-Zulassung
Schadgastest: Schadgastest
Ausgangsspannungsbereich: 3 V DC ... 33 V DC
Anwendung: Ausgabefunktion
Einschaltstrom maximal: 15 A (10 ms)
Isolierung: Basisisolierung
Datenpflegestand: Datenpflegestand
Datum letzte Datenpflege: 15.09.2025
Prüfspannung (Eingang / Ausgang): 2,5 kV (50 Hz, 1 min., Eingang/Ausgang)
Eingangsnennspannung UN: 24 V DC
Nennspannung (aufgestecktes Solid-State-Relais): 24 V DC
Eingangsspannungsbereich bezogen auf UN: 0,8 ... 1,2
Typischer Eingangsstrom bei UN: 9 mA
Ausschaltzeit typisch: 400 µs
Betriebsspannungsanzeige: LED gelb
Übertragungsfrequenz: 300 Hz
Kontaktausführung: 1 Schließer
Art des Digitalausgangs: elektronisch
Grenzdauerstrom: 5 A (siehe Derating-Kurve)
Spannungsabfall bei max. Grenzdauerstrom: ≤ 200 mV
Ausgangsschaltung: 2-Leiter, massefrei
Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
UKCA: UKCA
Schiffbau-Daten: Schiffbau-Daten
Temperature: D
Humidity: A
Vibration: B/C
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Bemessungsisolationsspannung: 100 V DC
Ausgangsnennspannung: 24 V DC
Bemessungsstoßspannung: 1,5 kV
Überspannungsbegrenzung: > 33 V DC
Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen: Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen
Luft- und Kriechstrecken zwischen den Stromkreisen: Luft- und Kriechstrecken zwischen den Stromkreisen
Schaltschwelle "1"-Signal Spannung: > 16,7 V
Schaltschwelle "0"-Signal Spannung: < 10,7 V

Produkt-Art: Halbleiterrelais

Typ: PLC-OPT- 24DC/ 24DC/ 5/ACT

Anschluss: Push-In-Federkraftanschluss

Ansprechspannung (min.): 19.2 V/DC

Ansprechspannung (max.): 28.8 V/DC

Kontaktart: 1 Schließer

Tiefe: 94 mm

Breite: 14 mm

Höhe: 80 mm

Abm.: (B x H x T) 14 x 80 x 94 mm

Inhalt: 10 St.

Eingangsspannung: 19.2-28.8 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3565882 Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT Halbleiterrelais 1 Schließer 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3565882 Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT Halbleiterrelais 1 Schließer 10 St.

Beschreibung

PLC-INTERFACE für Ausgabefunktionen, bestehend aus Grundklemme PLC-BSC.../ACT mit Push-in-Anschluss und steckbarem Miniatur-Solid-State-Relais, zur Montage auf Tragschiene NS 35/7,5, 1 Schließer, Eingang: 24 V DC, Ausgang: 3 ... 33 V DC/5 A
