Phoenix Contact PLC-RPT-230UC/21-21/EX Relaismodul 2 Wechsler Piece 10 St. kaufen

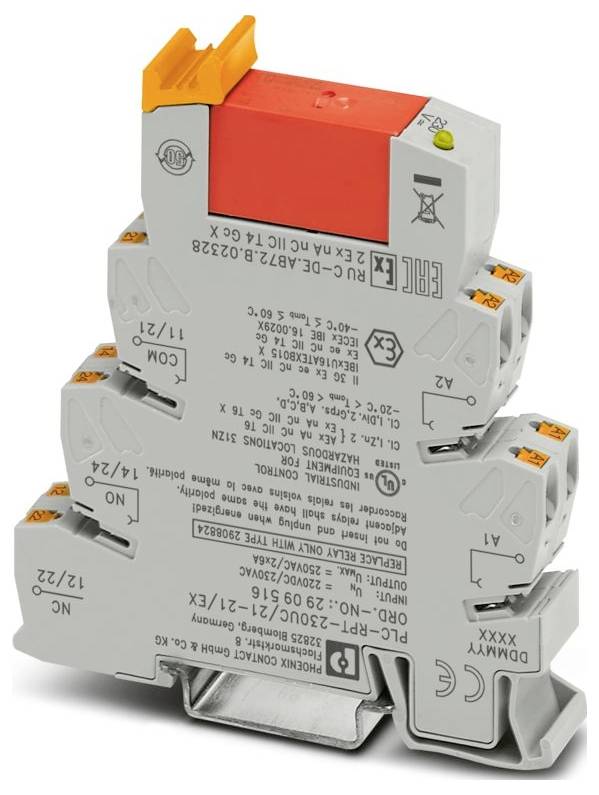

Ein modulares elektronisches Bauteil mit mehreren Anschlussanschlüssen, gekennzeichnet mit technischen Spezifikationen, das in Stromkreisen verwendet wird.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Relaismodul

Kontaktart

2 Wechsler

Schaltspannung (max.)

250 V DC/AC

Typ

PLC-RPT-230UC/21-21/EX

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

100 Set(s)

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt

196,30 €

zzgl. MwSt.

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: PLC-INTERFACE
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Breite: 14 mm
Höhe: 80 mm
Tiefe: 94 mm
Farbe: grau (RAL 7042)
Umgebungsbedingungen: Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -40 °C ... 55 °C;-40 °C ... 60 °C (UL)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 2000 m
Normen/Bestimmungen: GB/T 3836.1;GB/T 3836.3;GB/T 3836.8
Montageart: Tragschienenmontage
Überspannungskategorie: III
Verschmutzungsgrad: 3
Abisolierlänge: 10 mm
Einbaulage: beliebig
ATEX: ATEX
IECEx: IECEx
Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
UL, USA / Kanada: UL, USA / Kanada
Maximale Verlustleistung bei Nennbedingung: 1,04 W
Betriebsart: 100 % ED
CE: CE
Zertifikat: TAE0000196
Eingangsspannungsbereich: 179,4 V AC/DC ... 264,5 V AC/DC (20 °C);171,6 V DC ... 264 V DC (20 °C)
Montagehinweis: anreihbar ohne Abstand
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
Schutzbeschaltung: Brückengleichrichter | Brückengleichrichter
Schiffbau-Zulassung: Schiffbau-Zulassung
Schadgastest: Schadgastest
INMETRO: INMETRO
Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
Anwendung: Klasse I, Division 2;explosionsgefährdete Bereiche
Nutzungsbeschränkung: Nutzungsbeschränkung
EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
Einschaltstrom maximal: 15 A (300 ms)
Isolationseigenschaften: Normen / Bestimmungen: Isolationseigenschaften: Normen / Bestimmungen
Isolierung: Sichere Trennung, verstärkte Isolierung
Datenpflegestand: Datenpflegestand
Datum letzte Datenpflege: 11.12.2025
Eingangsnennspannung UN: 230 V AC;220 V DC
Typischer Eingangsstrom bei UN: 4,5 mA (UN = 230 V AC);4,3 mA (UN = 220 V DC)
Betriebsspannungsanzeige: LED gelb
Kontaktausführung: 2 Wechsler
Grenzdauerstrom: 2x 6 A (Derating)
Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
Normen / Bestimmungen: Normen / Bestimmungen
Schiffbau-Daten: Schiffbau-Daten
Temperature: D
Humidity: A
Vibration: B/C
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Bemessungsisolationsspannung: 250 V AC
Bemessungsstoßspannung: 6 kV
Schutzart (Relaissockel): IP20 (Relaissockel)
Schutzart (Relais): RT III (Relais)
Schalten: Schalten
Lebensdauer mechanisch: 3x 107 Schaltspiele
Prüfspannung (Wicklung/Kontakt): 4 kV AC (50 Hz, 1 min., Wicklung/Kontakt)
Erregerseite: Erregerseite
Schaltverhalten des Antriebs: monostabil
Antrieb (Polung): gepolt
Ansprechzeit typisch: 7 ms
Rückfallzeit typisch: 10 ms
Art des Schaltkontaktes: Einfachkontakt
Kontaktmaterial: AgNi
Schaltspannung minimal: 5 V AC/DC (10 mA)
Schaltstrom minimal: 10 mA (5 V)
Abschaltleistung (ohmsche Last) maximal: 140 W (24 V DC);85 W (48 V DC);60 W (60 V DC);44 W (110 V DC);60 W (220 V DC);1500 VA (250 V AC)
Schaltvermögen: 2 A (24 V (DC13));0,2 A (250 V (DC13));3 A (24 V (AC15));3 A (120 V (AC15));3 A (250 V (AC15))
Nennspannung (aufgestecktes elektromechanisches Relais): 110 V DC
Prüfspannung (Wechsler/Wechsler): 2,5 kV AC (50 Hz, 1 min., Wechsler/Wechsler)
CCC / China-Ex: CCC / China-Ex
GB Standard: GB Standard

Verpackungsart: Piece

Produkt-Art: Relaismodul

Typ: PLC-RPT-230UC/21-21/EX

Anschluss: Push-In-Federkraftanschluss

Ansprechspannung (min.): 179.4 V/AC
179.4 V/DC

Ansprechspannung (max.): 264.5 V/AC
264.5 V/DC

Ansprechzeit: 7 ms

Abfallzeit: 10 ms

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi

Schaltspannung (max.): 250 V DC/AC

Max. Schaltleistung: 1500 VA

Mechanische Lebensdauer: 3x 107 Schaltspiele

Besonderheiten: steckbar

: IP20

Max. Temperatur: 60 °C

Min. Temperatur: -40 °C

Tiefe: 94 mm

Breite: 14 mm

Höhe: 80 mm

Abm.: (B x H x T) 14 x 80 x 94 mm

Inhalt: 10 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3580205 Phoenix Contact PLC-RPT-230UC/21-21/EX Relaismodul 2 Wechsler Piece 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3580205 Phoenix Contact PLC-RPT-230UC/21-21/EX Relaismodul 2 Wechsler Piece 10 St.

Beschreibung

PLC-INTERFACE, bestehend aus tragschienenmontabler Grundklemme in 14 mm mit Push-in-Anschluss und steckbarem Relais mit Leistungskontakt, 2-Wechsler, Eingangsspannung 230 V AC/220 V DC. Zugelassen nach ATEX/IECEx (Zone 2) und Ex-Zone Class I, Div. 2.
