Phoenix Contact PLC-RPT-230UC/21-21/MS Relaismodul 2 Wechsler Piece 10 St. kaufen

DIN-Schienenstromzähler mit Schraubklemmenanschlüssen und Testknopf, verwendet in industriellen Steuerungssystemen.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Relaismodul

Kontaktart

2 Wechsler

Schaltspannung (max.)

250 V DC/AC

Typ

PLC-RPT-230UC/21-21/MS

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

100 Set(s)

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt

174,29 €

zzgl. MwSt.

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: PLC-INTERFACE
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Breite: 14 mm
Höhe: 80 mm
Tiefe: 104 mm
Farbe: grau (RAL 7042)
Umgebungsbedingungen: Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -20 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
Höhenlage: ≤ 2000 m
Normen/Bestimmungen: EN 50178
Montageart: Tragschienenmontage
Überspannungskategorie: III
Verschmutzungsgrad: 2
Abisolierlänge: 10 mm
Einbaulage: beliebig
Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
UL, USA / Kanada: UL, USA / Kanada
Maximale Verlustleistung bei Nennbedingung: 1,15 W
Betriebsart: 100 % ED
CE: CE
Zertifikat: TAE0000196
Eingangsspannungsbereich: 207 V AC ... 264,5 V AC (20 °C);209 V DC ... 264 V DC
Montagehinweis: anreihbar ohne Abstand
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
Schutzbeschaltung: Brückengleichrichter | Brückengleichrichter
Schiffbau-Zulassung: Schiffbau-Zulassung
Schadgastest: Schadgastest
Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
Anwendung: Handschalter
Einschaltstrom maximal: 12 A (20 ms)
Isolationseigenschaften: Normen / Bestimmungen: Isolationseigenschaften: Normen / Bestimmungen
Isolierung: Sichere Trennung, verstärkte Isolierung
Datenpflegestand: Datenpflegestand
Datum letzte Datenpflege: 11.12.2025
Eingangsnennspannung UN: 230 V AC;220 V DC
Typischer Eingangsstrom bei UN: 5 mA
Betriebsspannungsanzeige: LED gelb
Kontaktausführung: 2 Wechsler
Grenzdauerstrom: 6 A
Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
UL, USA: UL, USA
Normen / Bestimmungen: Normen / Bestimmungen
UKCA: UKCA
Schiffbau-Daten: Schiffbau-Daten
Temperature: D
Humidity: A
Vibration: B/C
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Bemessungsisolationsspannung: 250 V AC
Bemessungsstoßspannung: 6 kV
Schutzart (Relaissockel): IP20 (Relaissockel)
Schutzart (Relais): RT II (Relais)
Schutzart (Einbauort): ≥ IP54 (Einbauort)
Schalten: Schalten
Lebensdauer mechanisch: 5x 106 Schaltspiele
Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
Erregerseite: Erregerseite
Schaltverhalten des Antriebs: monostabil
Antrieb (Polung): gepolt
Ansprechzeit typisch: 6 ms (220 V DC);3 ms ... 15 ms (230 V AC)
Rückfallzeit typisch: 10 ms (220 V DC)
Art des Schaltkontaktes: Einfachkontakt
Kontaktmaterial: AgNi
Schaltspannung minimal: 12 V (10 mA)
Schaltstrom minimal: 10 mA (12 V)
Abschaltleistung (ohmsche Last) maximal: 192 W (24 V DC);62 W (48 V DC);42 W (60 V DC);55 W (110 V DC);66 W (220 V DC);2000 VA (250 V AC)
Schaltvermögen: 1 A (24 V (DC13));1,5 A (230 V, AC15)
Rückfallzeitbereich typisch: 3 ms ... 15 ms (230 V AC)
Nennspannung (aufgestecktes elektromechanisches Relais): 110 V DC
Prüfspannung (Wechsler/Wechsler): 2,5 kVeff (50 Hz, 1 min., Wechsler/Wechsler)

Verpackungsart: Piece

Produkt-Art: Relaismodul

Typ: PLC-RPT-230UC/21-21/MS

Anschluss: Push-In-Federkraftanschluss

Ansprechspannung (min.): 207 V/AC

Ansprechspannung (max.): 264.5 V/AC

Ansprechzeit: 6 ms

Abfallzeit: 10 ms

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi

Schaltspannung (max.): 250 V DC/AC

Max. Schaltleistung: 2000 VA

Mechanische Lebensdauer: 5x 106 Schaltspiele

Besonderheiten: mit LED

: IP20

Max. Temperatur: 85 °C

Min. Temperatur: -20 °C

Tiefe: 104 mm

Länge: 104 mm

Breite: 14 mm

Höhe: 80 mm

Abm.: (L x B x H) 104 x 14 x 80 mm

Inhalt: 10 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3580276 Phoenix Contact PLC-RPT-230UC/21-21/MS Relaismodul 2 Wechsler Piece 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3580276 Phoenix Contact PLC-RPT-230UC/21-21/MS Relaismodul 2 Wechsler Piece 10 St.

Beschreibung

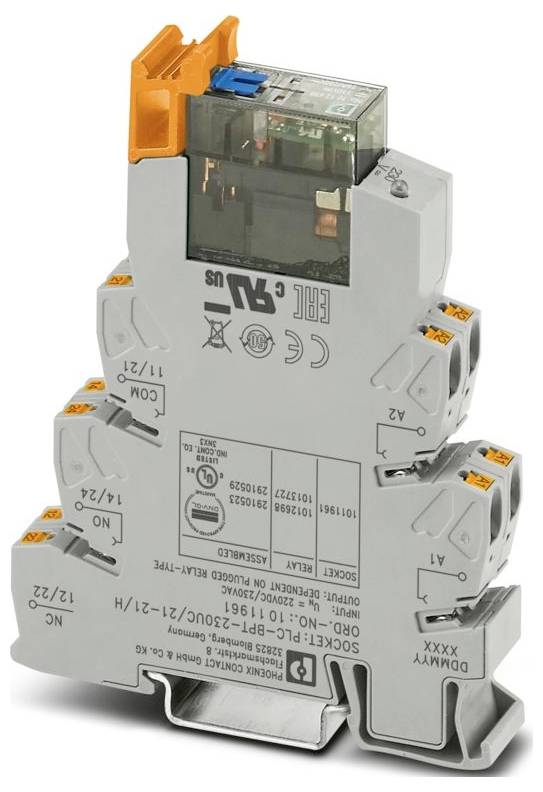

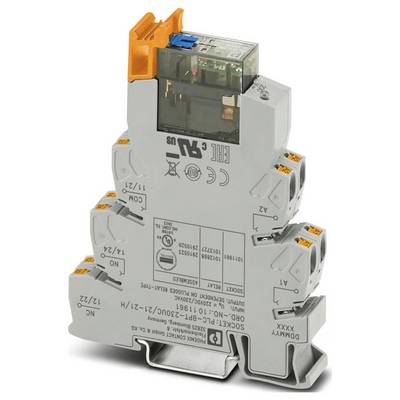

PLC-INTERFACE, bestehend aus Relaissockel und steckbarem Leistungskontaktrelais mit Handbetätigung, integrierter Status-LED, Push-in-Anschluss, 2 Wechsler, Brückengleichrichter, Eingangsspannung: 230 V AC / 220 V DC
