Phoenix Contact PLC-RPT- 24DC/ 1/MS/ACT Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Schließer 1 St. kaufen

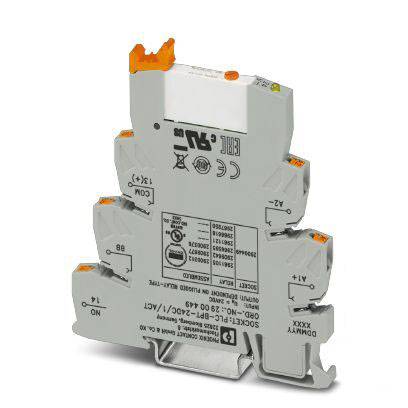

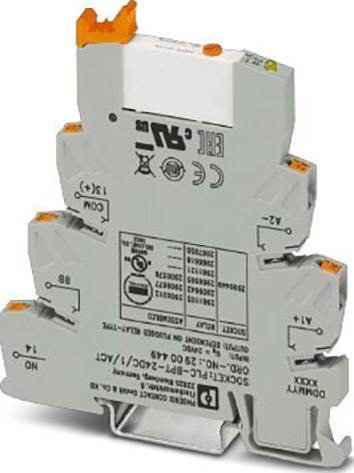

Ein graues elektronisches Bauteil mit orangefarbenen Elementen und mehreren Anschlüssen. Markierungen und Symbole sind sichtbar.

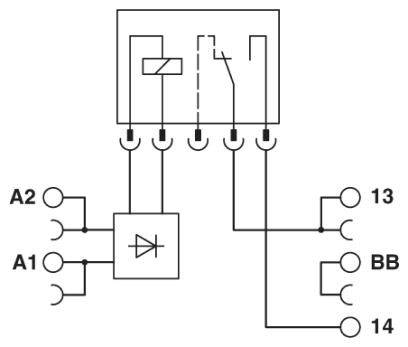

Schaltplan eines Relais mit Anschlüssen A1, A2, 13, 14 und BB. Zeigt die interne Spule, Diode und Schalterverbindung.

Diagramm zeigt Abhängigkeit von U/UN von TU in °C. Spannung bleibt stabil bei 1,4 bis 65°C, fällt linear bis 1,0 bei 55°C. UN=24V DC.

1/3

Produkt-Art

Relaisbaustein

Kontaktart

1 Schließer

Nennspannung

24 V/DC

Schaltspannung (max.)

250 V DC/AC

Schaltstrom (max.)

6 A

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

5 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (15,25 € / Stück)

152,50 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 5 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Relaismodul

sonstige, Komplettgerät mit Sockel: ja, Mit abnehmbaren Klemmen: nein, Mit LED-Anzeige: ja, 18,5 V, DC, monostabil, 1, Einfachkontakt, Mit zwangsgeführten Kontakten: nein, 0,009 A, Schutzart (IP): IP20, 6,2 mm, 80 mm, 94 mm

Technische Daten

Verlustleistung bei Nennbedingung: 0,22 W
Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
Schaltspannung minimal: 5 V (bei 100 mA)
Schaltstrom minimal: 10 mA (bei 12 V)
Einschaltstrom maximal: 10 A (4 s)
Abschaltleistung (ohmsche Last) maximal:
140 W (bei 24 V DC)
20 W (bei 48 V DC)
18 W (bei 60 V DC)
23 W (bei 110 V DC)
40 W (bei 220 V DC)
1500 VA (bei 250 V AC)
Schaltvermögen:
2 A (bei 24 V, DC13)
0,2 A (bei 110 V, DC13)
0,1 A (bei 220 V, DC13)
3 A (bei 24 V, AC15)
3 A (bei 120 V, AC15)
3 A (bei 230 V, AC15)
Einbaulage: beliebig
Montagehinweis: anreihbar ohne Abstand
Abisolierlänge: 8 mm
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Überspannungskategorie: III

Produkt-Art: Relaisbaustein

Typ: PLC-RPT- 24DC/ 1/MS/ACT

Anschluss: Push-In-Klemme

Ansprechzeit: 5 ms

Abfallzeit: 8 ms

Kontaktart: 1 Schließer

Kontaktmaterial: AgSnO

Nennspannung: 24 V/DC

Schaltspannung (max.): 250 V DC/AC

Schaltstrom (max.): 6 A

Mechanische Lebensdauer: 1x 10⁷ Schaltspiele

Besonderheiten: mit LED

: Relaisschutzart RT II

Max. Temperatur: +60 °C

Min. Temperatur: -40 °C

Länge: 94 mm

Breite: 6.2 mm

Höhe: 80 mm

Abm.: (L x B x H) 94 x 6.2 x 80 mm

Inhalt: 1 St.

UKCA: Ja
