Abbildung ähnlich

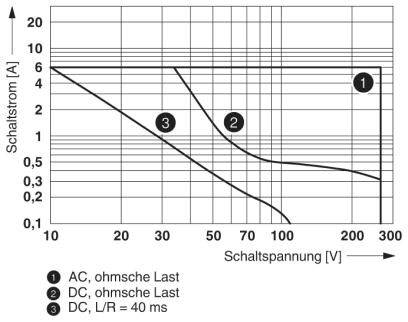

![Diagramm zeigt Ausschaltkennlinien: 1) AC, ohmsche Last, 2) DC, ohmsche Last, 3) DC, L/R = 40 ms. Achsen: Schaltstrom [A], Schaltspannung [V].](https://asset.conrad.com/media10/isa/160267/c1/-/de/002209098TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/5
Abbildung ähnlich
Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Schließer 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Relaisbaustein
Kontaktart
1 Schließer
Nennspannung
24 V/DC
Schaltspannung (max.)
250 V DC/AC
Schaltstrom (max.)
6 A
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
10
-
23,60 €
30
4% = 1,03 €
22,57 €
50
6% = 1,37 €
22,23 €
100
7% = 1,71 €
21,89 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Min.: 10
Vielfache: 10
Gesamt (23,60 € / Stück)
236,00 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Verlustleistung bei Nennbedingung: 0,43 W
- Schaltspannung maximal: 250 V AC/DC
- Schaltspannung minimal: 12 V (bei 100 mA)
- Schaltstrom minimal: 100 mA (bei 12 V DC)
- Einschaltstrom maximal: 165 A (20 ms)
- Abschaltleistung (ohmsche Last) maximal:
- 144 W (bei 24 V DC, Kontaktderating beachten)
- 58 W (bei 48 V DC)
- 48 W (bei 60 V DC)
- 50 W (bei 110 V DC)
- 80 W (bei 220 V DC)
- 1500 VA (bei 250 V AC)
- Schaltvermögen:
- 2 A (bei 24 V, DC13)
- 0,2 A (bei 110 V, DC13)
- 0,2 A (bei 250 V, DC13)
- 6 A (bei 24 V, AC15)
- 6 A (bei 120 V, AC15)
- 6 A (bei 250 V, AC15)
- Einbaulage: beliebig
- Montagehinweis: anreihbar ohne Abstand
- Abisolierlänge: 8 mm
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 14
- Bemessungsisolationsspannung: 250 V AC
- Bemessungsstoßspannung: 6 kV
- Isolierung: Sichere Trennung, verstärkte Isolierung
- Überspannungskategorie: III
- Produkt-Art
Relaisbaustein
- Typ
PLC-RPT- 24DC/ 1ICT/ACT
- Anschluss
Push-In-Klemme
- Ansprechzeit
8 ms
- Abfallzeit
10 ms
- Kontaktart
1 Schließer
- Kontaktmaterial
AgSnO2
- Nennspannung
24 V/DC
- Schaltspannung (max.)
250 V DC/AC
- Schaltstrom (max.)
6 A
- Mechanische Lebensdauer
3x 107 Schaltspiele
- Besonderheiten
mit LED
Relaisschutzart RT II
- Max. Temperatur
+60 °C
- Min. Temperatur
-40 °C
- Länge
94 mm
- Breite
14 mm
- Höhe
80 mm
- Abm.
(L x B x H) 94 x 14 x 80 mm
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 2209098 Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Schließer 1 St.
Datenblatt 2209098 Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Schließer 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2209098 Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Schließer 1 St.
Beschreibung
PLC-INTERFACE für hohe Einschaltströme, bestehend aus Grundklemme PLC-BPT.../ 1IC/ACT mit Push-in-Anschluss und steckbarem Miniaturrelais, zur Montage auf Tragschiene NS 35/7,5, max. Einschaltstrom bis 800 A, 1 Schließer, Eingangsspannung 24 V DC
