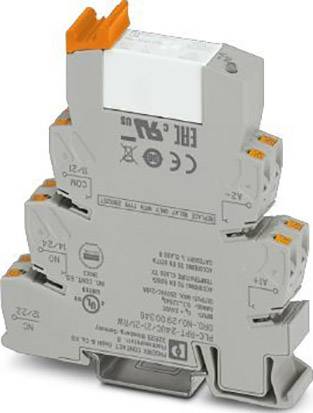

Phoenix Contact PLC-RPT- 24UC/21-21/RW Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 2 Wechsler 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Relaisbaustein
Kontaktart
2 Wechsler
Nennspannung
24 V/DC
Schaltspannung (max.)
250 V DC/AC
Schaltstrom (max.)
6 A
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
63,86 €
3
3% = 1,78 €
62,08 €
5
4% = 2,36 €
61,50 €
10
5% = 2,95 €
60,91 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (63,86 € / Stück)
63,86 €
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Verlustleistung bei Nennbedingung: 0,48 W
- Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen.)
- Schaltspannung minimal: 5 V (bei 10 mA)
- Schaltstrom minimal: 10 mA (bei 5 V)
- Einschaltstrom maximal: 15 A (300 ms)

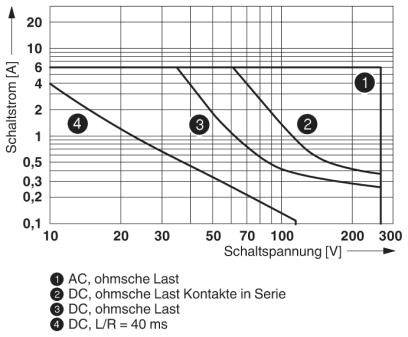

- Abschaltleistung (ohmsche Last) maximal:
- 140 W (bei 24 V DC)
- 85 W (bei 48 V DC)
- 60 W (bei 60 V DC)
- 44 W (bei 110 V DC)
- 60 W (bei 220 V DC)
- 1500 VA (bei 250 V AC)
- Schaltvermögen:
- 2 A (bei 24 V, DC13)
- 0,2 A (bei 250 V, DC13)
- 3 A (bei 24 V, AC15)
- 3 A (bei 120 V, AC15)
- 3 A (bei 250 V, AC15)
- Einbaulage: beliebig
- Montagehinweis: anreihbar ohne Abstand
- Abisolierlänge: 8 mm
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 14
- Bemessungsisolationsspannung: 250 V AC
- Bemessungsstoßspannung: 6 kV
- Isolierung: Basisisolierung
- Überspannungskategorie: III
- Produkt-Art
Relaisbaustein
- Typ
PLC-RPT- 24UC/21-21/RW
- Anschluss
Push-In-Klemme
- Ansprechzeit
5 ms
- Abfallzeit
11 ms
- Kontaktart
2 Wechsler
- Kontaktmaterial
AgNi
- Nennspannung
24 V/DC
- Schaltspannung (max.)
250 V DC/AC
- Schaltstrom (max.)
6 A

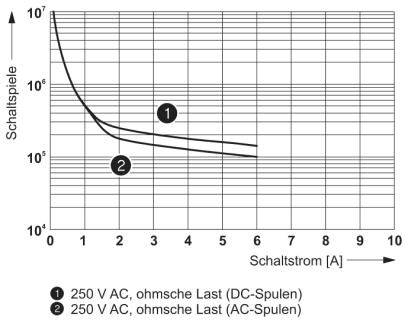

- Mechanische Lebensdauer
3x 107 Schaltspiele
- Besonderheiten
mit LED
RT III
- Max. Temperatur
+70 °C
- Min. Temperatur
-40 °C
- Länge
94 mm
- Breite
14 mm
- Höhe
80 mm
- Abm.
(L x B x H) 94 x 14 x 80 mm
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 2225417 Phoenix Contact PLC-RPT- 24UC/21-21/RW Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 2 Wechsler 1 St.
Datenblatt 2225417 Phoenix Contact PLC-RPT- 24UC/21-21/RW Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 2 Wechsler 1 St.
Beschreibung
Zertifiziert gemäß EN 50155. Sichere Trennung nach DIN EN 50178 zwischen Spule und Kontakt. Vibration- und Schockfestigkeit gemäß EN 50155.
