Phoenix Contact PLC-RPT- 24UC/21HC Relaisbaustein Nennspannung: 24 V DC/AC Schaltstrom (max.): 10 A 1 Wechsler 1 St. kaufen

Elektrisches Relais-Modul in Grau mit orangefarbenen Hebeln, präsentiert Herstellerinformationen und Anschlusspunkte auf der Vorderseite.

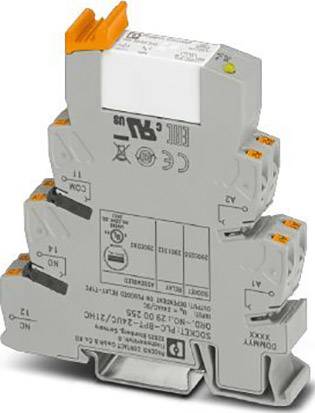

Ein grauer elektrotechnischer Schaltkasten mit mehreren Anschlussklemmen und einem orangefarbenen Hebel, zur Verwendung in elektrischen Schaltungen.

Relais-Schaltplan mit Anschlüssen A1, A2 und Schalter zu 11, 14, 12. Diode zwischen A1 und A2. Grafische Darstellung der Schaltung.

Schaltplan eines Relais mit Spulenanschlüssen A1 und A2, Diode und Kontakte 11, 12, 14.

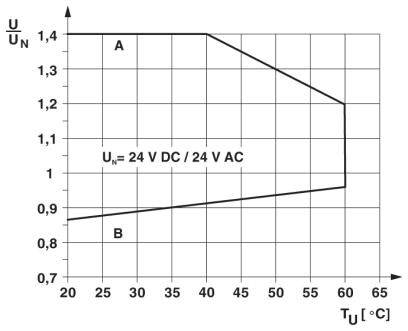

Diagramm zeigt Spannungsverhältnis U/UN zu Temperatur TU in Grad Celsius. Verlauf von 25°C bei 0,9 bis 65°C bei 1,2. UN = 24 V DC / 24 V AC.

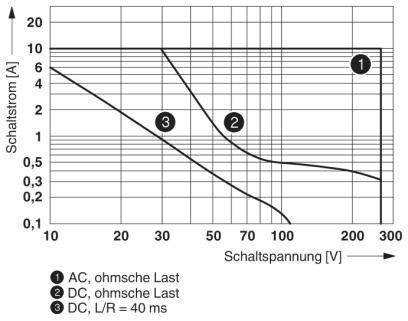

Diagramm zeigt Schaltspannung (0-300 V) und Schaltstrom (0-6 A) für verschiedene Lasten: AC ohmsch (1), DC ohmsch (2), DC L/R=40 ms (3).

1/6

Produkt-Art

Relaisbaustein

Kontaktart

1 Wechsler

Nennspannung

24 V DC/AC

Schaltspannung (max.)

250 V DC/AC

Schaltstrom (max.)

10 A

Datenblatt (PDF)

Sofort-Lieferung Di., 1. Sept.

6 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (20,75 € / Stück)

20,75 €

zzgl. MwSt.

Nur noch 6 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Relaismodul

Interface-Relais,Koppelrelais,Mini-Relaismodul,Relais,Relaismodul,Schaltrelais

Technische Daten

Verlustleistung bei Nennbedingung: 0,42 W
Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
Schaltspannung minimal: 12 V DC (bei 10 mA)
Schaltstrom minimal: 10 mA (bei 12 V)
Einschaltstrom maximal: 30 A (300 ms)
Abschaltleistung (ohmsche Last) maximal:
240 W (bei 24 V DC)
58 W (bei 48 V DC)
48 W (bei 60 V DC)
50 W (bei 110 V DC)
80 W (bei 220 V DC)
2500 VA (bei 250 V AC)
Schaltvermögen:
2 A (bei 24 V, DC13)
0,2 A (bei 110 V, DC13)
0,2 A (bei 250 V, DC13)
6 A (bei 24 V, AC15)
6 A (bei 120 V, AC15)
6 A (bei 250 V, AC15)
Einbaulage: beliebig
Montagehinweis: anreihbar ohne Abstand
Abisolierlänge: 8 mm
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Bemessungsstoßspannung: 6 kV
Isolierung: Sichere Trennung, verstärkte Isolierung
Überspannungskategorie: III

Produkt-Art: Relaisbaustein

Typ: PLC-RPT- 24UC/21HC

Anschluss: Push-In-Klemme

Ansprechzeit: 8 ms

Abfallzeit: 10 ms

Kontaktart: 1 Wechsler

Kontaktmaterial: AgNi

Nennspannung: 24 V DC/AC

Schaltspannung (max.): 250 V DC/AC

Schaltstrom (max.): 10 A

Mechanische Lebensdauer: 3x 10⁷ Schaltspiele

Besonderheiten: mit LED
mit Brückengleichrichter

: Relaisschutzart RT II

Max. Temperatur: +60 °C

Min. Temperatur: -40 °C

Länge: 94 mm

Breite: 14 mm

Höhe: 80 mm

Abm.: (L x B x H) 94 x 14 x 80 mm

Inhalt: 1 St.

Tiefe: 94 mm

Dokumente & Downloads

Datenblatt

Datenblatt 2141020 Phoenix Contact PLC-RPT- 24UC/21HC Relaisbaustein Nennspannung: 24 V DC/AC Schaltstrom (max.): 10 A 1 Wechsler 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2141020 Phoenix Contact PLC-RPT- 24UC/21HC Relaisbaustein Nennspannung: 24 V DC/AC Schaltstrom (max.): 10 A 1 Wechsler 1 St.

Beschreibung

Effiziente Anbindung an die Systemverkabelung mittels V8-Adapter. Alle gängigen Eingangsspannungen von 12 V DC bis 230 V AC. Lange elektrische Lebensdauer durch 16 A-Relais.
