Phoenix Contact PLC-RPT- 24UC/21HC/RW Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 10 A 1 Wechsler 1 St. kaufen

Ein grauer elektrischer Leistungsregler mit orangenen und grauen Anschlüssen. Textaufdrucke geben technische Details an.

Abbildung ähnlich

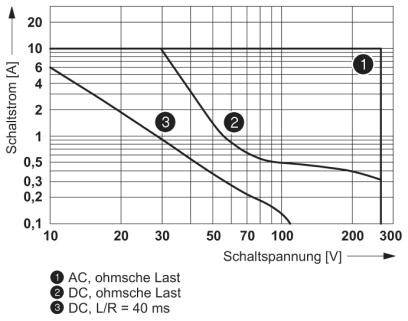

'Diagramm zeigt Schaltstrom [A] gegen Schaltspannung [V]; Kurven für AC ohmsche Last, DC ohmsche Last und DC L/R=40 ms.'

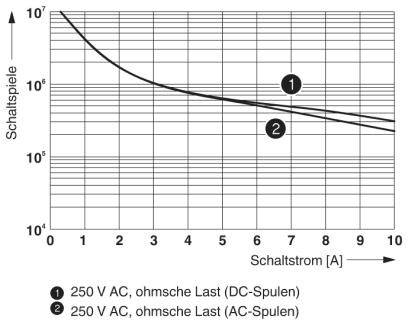

Diagramm: Lebensdauer von Schaltern. Achsen: Schaltspiele (vertikal), Schaltstrom [A] (horizontal). Zwei Kurven für 250 V AC, ohmsche Last. Kurve 1: DC-Spulen; Kurve 2: AC-Spulen.

Ein elektrisches Schaltbild zeigt ein Relais mit Anschlüssen an A1, A2 und den Klemmen 11, 12 und 14. Ein Diodensymbol ist vorhanden.

1/4

Abbildung ähnlich

Produkt-Art

Relaisbaustein

Kontaktart

1 Wechsler

Nennspannung

24 V/DC

Schaltspannung (max.)

250 V DC/AC

Schaltstrom (max.)

10 A

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

100 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

43,03 €

zzgl. MwSt.

5,41 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Do., 3. Sept.

11 Stück

Versand

62,18 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Verlustleistung bei Nennbedingung: 0,48 W
Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen.)
Schaltspannung minimal: 12 V (bei 10 mA)
Schaltstrom minimal: 10 mA (bei 12 V)
Einschaltstrom maximal: 30 A (300 ms)
Abschaltleistung (ohmsche Last) maximal:
240 W (bei 24 V DC)
20 W (bei 48 V DC)
18 W (bei 60 V DC)
23 W (bei 110 V DC)
40 W (bei 220 V DC)
1500 VA (bei 250 V AC)
Schaltvermögen:
2 A (24 V (DC13))
0,2 A (220 V (DC13))
6 A (230 V (AC 15))
Einbaulage: beliebig
Montagehinweis: anreihbar ohne Abstand
Abisolierlänge: 8 mm
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Bemessungsisolationsspannung: 250 V AC
Bemessungsstoßspannung: 6 kV
Isolierung: Basisisolierung
Überspannungskategorie: III

Produkt-Art: Relaisbaustein

Typ: PLC-RPT- 24UC/21HC/RW

Anschluss: Push-In-Klemme

Ansprechzeit: 5 ms

Abfallzeit: 11 ms

Kontaktart: 1 Wechsler

Kontaktmaterial: AgNi

Nennspannung: 24 V/DC

Schaltspannung (max.): 250 V DC/AC

Schaltstrom (max.): 10 A

Mechanische Lebensdauer: 3x 10⁷ Schaltspiele

Besonderheiten: mit LED

: RT III

Max. Temperatur: +70 °C

Min. Temperatur: -40 °C

Länge: 94 mm

Breite: 14 mm

Höhe: 80 mm

Abm.: (L x B x H) 94 x 14 x 80 mm

Inhalt: 1 St.

UKCA: nicht relevant
