Phoenix Contact PLC-RPT- 5DC/21 Relaismodul 1 Wechsler 10 St. kaufen

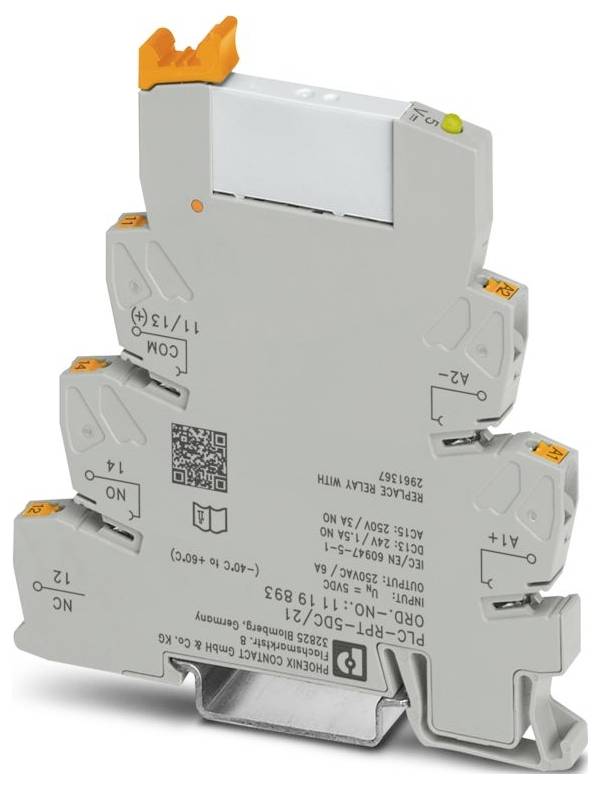

Phoenix Contact PLC-RPT- 5DC/21 Relaismodul 1 Wechsler 10 St.-0

Abbildung ähnlich

Produkt-Art

Relaismodul

Kontaktart

1 Wechsler

Typ

PLC-RPT- 5DC/21

Anschluss

Push-In-Federkraftanschluss

Ansprechspannung (min.)

4.2 V/DC

Datenblatt (PDF)

Lieferung Do., 3. Sept.

37 Set(s)

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (12,60 € / Stück)

173,95 €

-28 %

126,04 €

zzgl. MwSt.

Kostenfreier Versand

nur 14,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: PLC-INTERFACE
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Breite: 6,2 mm
Höhe: 80 mm
Tiefe: 94 mm
Farbe: grau (RAL 7042)
Umgebungsbedingungen: Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -40 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 2000 m
Normen/Bestimmungen: IEC 60947-5-1
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 3
Abisolierlänge: 10 mm
Einbaulage: beliebig
Hinweis zum Betrieb: Der Berührschutz des Artikels muss (bei Spannungen > 25 V AC/60 V DC) durch den Anlagenerrichter sichergestellt werden. Es handelt sich um ein Einbaugerät ohne Schutz gegen direktes Berühren.
Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
Maximale Verlustleistung bei Nennbedingung: 0,22 W
Betriebsart: 100 % ED
CE: CE
Zertifikat: TAE0000196
Eingangsspannungsbereich: 4,2 V DC ... 7 V DC (20 °C)
Montagehinweis: anreihbar ohne Abstand
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
Schutzbeschaltung: Verpolschutz | Verpolschutzdiode;Überspannungsschutz | Freilaufdiode
Schiffbau-Zulassung: Schiffbau-Zulassung
Schadgastest: Schadgastest
Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
Anwendung: Universal
Kurzschlussstrom: 200 A (bedingter Kurzschlussstrom)
Einschaltstrom maximal: 10 A (4 s)
Isolierung: Sichere Trennung, verstärkte Isolierung
Datenpflegestand: Datenpflegestand
Datum letzte Datenpflege: 11.12.2025
Eingangsnennspannung UN: 5 V DC
Typischer Eingangsstrom bei UN: 38 mA
Betriebsspannungsanzeige: LED gelb
Kontaktausführung: 1 Wechsler
Grenzdauerstrom: 6 A
Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
Kontaktart: Leistungskontakt
UKCA: UKCA
Schiffbau-Daten: Schiffbau-Daten
Temperature: D
Humidity: A
Vibration: B/C
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Bemessungsisolationsspannung: 250 V AC
Bemessungsstoßspannung: 6 kV
Schutzart (Relaissockel): IP20 (Relaissockel)
Schutzart (Relais): RT III (Relais)
Schutzart (Einbauort): IP54 (Einbauort)
Schalten: Schalten
Lebensdauer mechanisch: 2x 107 Schaltspiele
Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
Erregerseite: Erregerseite
Schaltverhalten des Antriebs: monostabil
Antrieb (Polung): gepolt
Ansprechzeit typisch: 5 ms
Rückfallzeit typisch: 8 ms
Art des Schaltkontaktes: Einfachkontakt
Kontaktmaterial: AgSnO
Schaltspannung minimal: 5 V (100 mA)
Schaltstrom minimal: 10 mA (12 V)
Abschaltleistung (ohmsche Last) maximal: 140 W (bei 24 V DC);20 W (bei 48 V DC);18 W (bei 60 V DC);23 W (bei 110 V DC);40 W (bei 220 V DC);1500 VA (bei 250 V AC)
Schaltvermögen: 2 A (bei 24 V, DC13);0,2 A (bei 110 V, DC13);0,1 A (bei 220 V, DC13);3 A (bei 24 V, AC15);3 A (bei 120 V, AC15);3 A (bei 230 V, AC15)
Nennspannung (aufgestecktes elektromechanisches Relais): 5 V DC
Ausgangssicherung: 4 A gL/gG NEOZED

Produkt-Art: Relaismodul

Typ: PLC-RPT- 5DC/21

Anschluss: Push-In-Federkraftanschluss

Ansprechspannung (min.): 4.2 V/DC

Ansprechspannung (max.): 7 V/DC

Kontaktart: 1 Wechsler

Kontaktmaterial: AgSnO

: IP20

Tiefe: 94 mm

Breite: 6.2 mm

Höhe: 80 mm

Abm.: (B x H x T) 6.2 x 80 x 94 mm

Inhalt: 10 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3564485 Phoenix Contact PLC-RPT- 5DC/21 Relaismodul 1 Wechsler 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3564485 Phoenix Contact PLC-RPT- 5DC/21 Relaismodul 1 Wechsler 10 St.

Beschreibung

PLC-INTERFACE, bestehend aus Grundklemme PLC-BPT.../21 mit Push-in-Anschluss und steckbarem Miniaturrelais mit Leistungskontakt, zur Montage auf Tragschiene NS 35/7,5, 1 Wechsler, Eingangsspannung 5 V DC
