Phoenix Contact PLC-RSC-12DC/21/EX Relaisbaustein Nennspannung: 12 V/DC Schaltstrom (max.): 6 A 1 Wechsler Piece 10 St. kaufen

Ein graues, standardschienenmontiertes Klemmenbauteil mit Orange-weißen Details, das in elektrischen Schaltschränken verwendet wird.

Abbildung ähnlich

'Schaltbild eines Relais mit Spule, Diode und Anschlüssen A1, A2, 11, 12, 14. Veranschaulicht elektrische Verbindungspunkte.'

'Schaltplan eines Relais: Verbindungen zwischen A1, A2, 11, 12, 14 und einer Diode. Zeigt elektrische Schaltkreise und Öffner.'

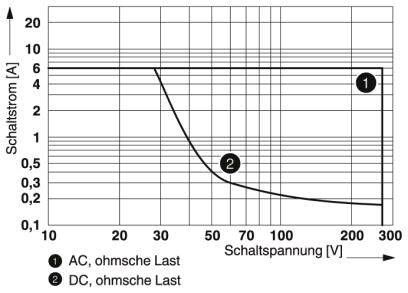

Diagramm zeigt den Schaltstrom (A) gegen die Schaltspannung (V). Kurve weist AC und DC ohmsche Lasten mit unterschiedlichen Wertebereichen aus.

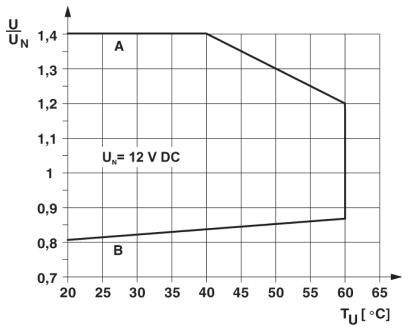

Diagramm: U/UN in Abhängigkeit von TU (°C). Zwei Linien: A steigt, B fällt. UN=12 V DC. Achsen: U/UN (0,7-1,4) und TU (0-65).

1/5

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Relaisbaustein

Kontaktart

1 Wechsler

Nennspannung

12 V/DC

Schaltspannung (max.)

250 V DC/AC

Datenblatt (PDF)

Lieferung Di., 6. Okt.

192 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (13,45 € / Stück)

134,45 €

zzgl. MwSt.

Kostenfreier Versand

nur 19,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Verlustleistung bei Nennbedingung: 0,18 W
Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
Schaltspannung minimal: 5 V (bei 100 mA)
Schaltstrom minimal: 10 mA (bei 12 V)
Einschaltstrom maximal: 10 A (4 s)
Abschaltleistung (ohmsche Last) maximal:
140 W (bei 24 V DC)
20 W (bei 48 V DC)
18 W (bei 60 V DC)
23 W (bei 110 V DC)
40 W (bei 220 V DC)
1500 VA (bei 250 V AC)
Schaltvermögen:
2 A (bei 24 V, DC13)
0,2 A (bei 110 V, DC13)
0,1 A (bei 220 V, DC13)
3 A (bei 24 V, AC15)
3 A (bei 120 V, AC15)
3 A (bei 230 V, AC15)
Einbaulage: beliebig
Montagehinweis: anreihbar ohne Abstand
Abisolierlänge: 8 mm
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Überspannungskategorie: III

Verpackungsart: Piece

Produkt-Art: Relaisbaustein

Typ: PLC-RSC-12DC/21/EX

Anschluss: Schrauben

Ansprechspannung (max.): 12 V/DC

Ansprechzeit: 5 ms

Abfallzeit: 8 ms

Kontaktart: 1 Wechsler

Kontaktmaterial: AgSnO

Nennspannung: 12 V/DC

Schaltspannung (max.): 250 V DC/AC

Schaltstrom (max.): 6 A

Max. Schaltleistung: 1500 VA

Mechanische Lebensdauer: 2x 10⁷ Schaltspiele

Spulenleistung: 0.18 W

Besonderheiten: mit LED
mit Freilaufdiode
mit Verpolschutzdiode

: IP20

Max. Temperatur: +60 °C

Min. Temperatur: -20 °C

Länge: 94 mm

Breite: 6.2 mm

Höhe: 80 mm

Abm.: (L x B x H) 94 x 6.2 x 80 mm

Inhalt: 10 St.

Tiefe: 94 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2140977 Phoenix Contact PLC-RSC-12DC/21/EX Relaisbaustein Nennspannung: 12 V/DC Schaltstrom (max.): 6 A 1 Wechsler Piece 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2140977 Phoenix Contact PLC-RSC-12DC/21/EX Relaisbaustein Nennspannung: 12 V/DC Schaltstrom (max.): 6 A 1 Wechsler Piece 10 St.

Beschreibung

PLC-INTERFACE, bestehend aus tragschienenmontabler Grundklemme in 6,2 mm mit Schraubanschluss und steckbarem Miniaturrelais mit 6A-Leistungskontakt, 1-Wechsler, Eingangsspannung 12 V DC. Zugelassen nach ATEX/IECEx (Zone 2) und Ex-Zone Class I, Div. 2.
