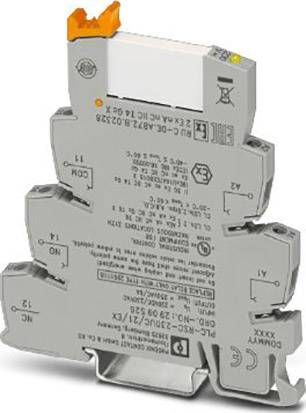

Phoenix Contact PLC-RSC-230UC/21/EX Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 6 A 1 Wechsler 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Relaisbaustein
Kontaktart
1 Wechsler
Nennspannung
230 V/AC
Schaltspannung (max.)
250 V DC/AC
Schaltstrom (max.)
6 A
Datenblatt (PDF)
Menge (Set(s))
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
193,27 €
3
2% = 4,72 €
188,55 €
5
3% = 6,28 €
186,99 €
10
4% = 7,85 €
185,42 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl (Packungsgröße 10 St.)
Gesamt (19,33 € / Stück)
193,27 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Verlustleistung bei Nennbedingung: 0,74 W
- Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
- Schaltspannung minimal: 5 V (bei 100 mA)
- Schaltstrom minimal: 10 mA (bei 12 V)
- Einschaltstrom maximal: 10 A (4 s)

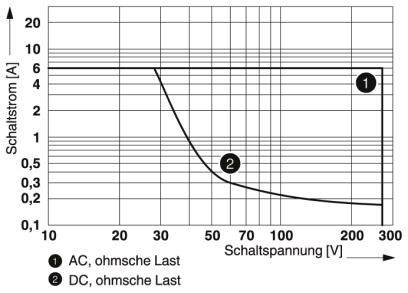

- Abschaltleistung (ohmsche Last) maximal:
- 140 W (bei 24 V DC)
- 20 W (bei 48 V DC)
- 18 W (bei 60 V DC)
- 23 W (bei 110 V DC)
- 40 W (bei 220 V DC)
- 1500 VA (bei 250 V AC)
- Schaltvermögen:
- 2 A (bei 24 V, DC13)
- 0,2 A (bei 110 V, DC13)
- 0,1 A (bei 220 V, DC13)
- 3 A (bei 24 V, AC15)
- 3 A (bei 120 V, AC15)
- 3 A (bei 230 V, AC15)
- Einbaulage: beliebig
- Montagehinweis: anreihbar ohne Abstand
- Abisolierlänge: 8 mm
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 14
- Überspannungskategorie: III
- Produkt-Art
Relaisbaustein
- Typ
PLC-RSC-230UC/21/EX
- Anschluss
Schrauben
- Ansprechzeit
7 ms
- Abfallzeit
15 ms
- Kontaktart
1 Wechsler
- Kontaktmaterial
AgSnO
- Nennspannung
230 V/AC
- Schaltspannung (max.)
250 V DC/AC
- Schaltstrom (max.)
6 A
- Mechanische Lebensdauer
2x 107 Schaltspiele
- Besonderheiten
mit LED
IP20
- Max. Temperatur
+60 °C
- Min. Temperatur
-20 °C
- Länge
94 mm
- Breite
6.2 mm
- Höhe
80 mm
- Abm.
(L x B x H) 94 x 6.2 x 80 mm
- Inhalt
10 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2225763 Phoenix Contact PLC-RSC-230UC/21/EX Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 6 A 1 Wechsler 10 St.
Datenblatt 2225763 Phoenix Contact PLC-RSC-230UC/21/EX Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 6 A 1 Wechsler 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2225763 Phoenix Contact PLC-RSC-230UC/21/EX Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 6 A 1 Wechsler 10 St.
Beschreibung
PLC-INTERFACE, bestehend aus tragschienenmontabler Grundklemme in 6,2 mm mit Schraubanschluss und steckbarem Miniaturrelais mit 6A-Leistungskontakt, 1-Wechsler, Eingangsspannung 230 V AC/220 V DC. Zugelassen nach ATEX/IECEx (Zone 2) und Ex-Zone Class I, Div. 2.
Lieferumfang
- Geliefert wird: Phoenix Contact Relaismodul PLC-RSC-230UC/21/EX, Verpackungseinheit: 10 Stk., EAN: 4055626363639
