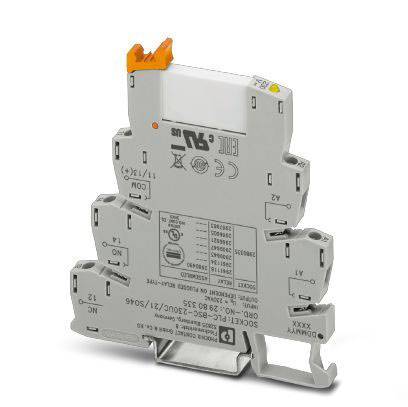

Phoenix Contact PLC-RSC-230UC/21/SO46 Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 6 A 1 Wechsler 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Relaisbaustein
Kontaktart
1 Wechsler
Nennspannung
230 V/AC
Schaltspannung (max.)
250 V DC/AC
Schaltstrom (max.)
6 A
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
34,15 €
3
3% = 1,11 €
33,04 €
5
4% = 1,48 €
32,67 €
10
5% = 1,85 €
32,30 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (34,15 € / Stück)
34,15 €
zzgl. MwSt.
Nur noch 10 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Verlustleistung bei Nennbedingung: 2,3 W
- Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
- Schaltspannung minimal: 5 V (bei 100 mA)
- Schaltstrom minimal: 10 mA (bei 12 V)
- Abschaltleistung (ohmsche Last) maximal:
- 140 W (bei 24 V DC)
- 20 W (bei 48 V DC)
- 18 W (bei 60 V DC)
- 23 W (bei 110 V DC)
- 40 W (bei 220 V DC)
- 1500 VA (bei 250 V AC)
- Schaltvermögen:
- 2 A (bei 24 V, DC13)
- 0,2 A (bei 110 V, DC13)
- 0,1 A (bei 220 V, DC13)
- 3 A (bei 24 V, AC15)
- 3 A (bei 120 V, AC15)
- 3 A (bei 230 V, AC15)
- Einbaulage: beliebig
- Montagehinweis: anreihbar ohne Abstand
- Abisolierlänge: 8 mm
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 14
- Produkt-Art
Relaisbaustein
- Typ
PLC-RSC-230UC/21/SO46
- Anschluss
Schrauben
- Ansprechzeit
7 ms
- Abfallzeit
20 ms
- Kontaktart
1 Wechsler
- Kontaktmaterial
AgSnO
- Nennspannung
230 V/AC
- Schaltspannung (max.)
250 V DC/AC
- Schaltstrom (max.)
6 A
- Mechanische Lebensdauer
2x 107 Schaltspiele
- Max. Temperatur
+55 °C
- Min. Temperatur
-40 °C
- Länge
94 mm
- Breite
6.2 mm
- Höhe
80 mm
- Abm.
(L x B x H) 94 x 6.2 x 80 mm
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 2225821 Phoenix Contact PLC-RSC-230UC/21/SO46 Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 6 A 1 Wechsler 1 St.
Datenblatt 2225821 Phoenix Contact PLC-RSC-230UC/21/SO46 Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 6 A 1 Wechsler 1 St.
Beschreibung
PLC-INTERFACE gegen Störströme bzw. Störspannungen auf der Steuerseite, bestehend aus Grundklemme PLC-BSC.../21 mit Schraubanschluss und steckbarem Miniaturrelais mit Leistungskontakt, 1 Wechsler, Eingangsspannung 230 V AC
