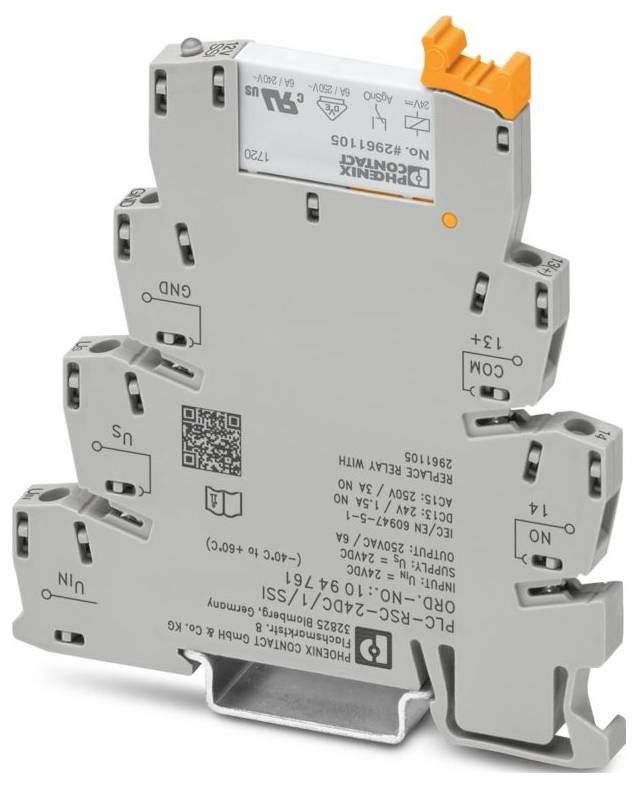

Phoenix Contact PLC-RSC-24DC/1/SSI Relaismodul 24 V/DC 1 Schließer 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Relaismodul
Kontaktart
1 Schließer
Nennspannung
24 V/DC
Typ
PLC-RSC-24DC/1/SSI
Anschluss
Schrauben
Datenblatt (PDF)
100 Set(s)
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl (Packungsgröße 10 St.)
Gesamt
287,02 €
zzgl. MwSt.
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: PLC-INTERFACE
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,45 Nm ... 0,55 Nm (Generell müssen diese Klemmen beim Leiteranschluss abgestützt werden (mit einer Hand festhalten, Gehäuseabstützung))
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1,5 mm² (TWIN-Aderendhülse)
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 14
- Breite: 6,2 mm
- Höhe: 80 mm
- Tiefe: 94 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: IEC 60947-5-1
- Montageart: Tragschienenmontage
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Abisolierlänge: 8 mm
- Einbaulage: beliebig
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Maximale Verlustleistung bei Nennbedingung: 0,22 W
- Betriebsart: 100 % ED
- CE: CE
- Zertifikat: TAE0000196
- Eingangsspannungsbereich: 19,2 V DC ... 28,8 V DC (20 °C)
- Montagehinweis: anreihbar ohne Abstand
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
- Schutzbeschaltung: Verpolschutz;Überspannungsschutz
- Schiffbau-Zulassung: Schiffbau-Zulassung
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC
- Anwendung: schwache Signalquellen
- Versorgung: Versorgung
- Kurzschlussstrom: 200 A (bedingter Kurzschlussstrom)
- Eingangsstrom: 9 mA
- Einschaltstrom maximal: 10 A (4 s)
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 12.09.2025
- Eingangsnennspannung UN: 24 V DC
- Typischer Eingangsstrom bei UN: 1 mA
- Betriebsspannungsanzeige: LED gelb
- Kontaktausführung: 1 Schließer
- Grenzdauerstrom: 6 A
- Kontaktart: Leistungskontakt
- UKCA: UKCA
- Schiffbau-Daten: Schiffbau-Daten
- Temperature: D
- Humidity: A
- Vibration: B/C
- EMC: B
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Bemessungsisolationsspannung: 250 V
- Spannungsbereich bezogen auf US: 0,8 ... 1,2
- Schutzart (Relaissockel): IP20 (Relaissockel)
- Schutzart (Einbauort): ≥ IP54 (Einbauort)
- Schalten: Schalten
- Lebensdauer mechanisch: 2x 107 Schaltspiele
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 5 ms
- Rückfallzeit typisch: 7 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgSnO
- Schaltspannung minimal: 12 V AC/DC
- Schaltstrom minimal: 10 mA
- Abschaltleistung (ohmsche Last) maximal: 140 W (bei 24 V DC);20 W (bei 48 V DC);18 W (bei 60 V DC);23 W (bei 110 V DC);40 W (bei 220 V DC);1500 VA (bei 250 V AC)
- Schaltleistung minimal: 120 mW
- Isolationseigenschaften: Spule/Kontakt: Isolationseigenschaften: Spule/Kontakt
- Bemessungsstoßspannungsfestigkeit: 6 kV
- Nennspannung (aufgestecktes elektromechanisches Relais): 24 V DC
- Ausgangssicherung: 4 A gL/gG NEOZED
- Versorgungsnennspannung: 24 V DC (Us)
- Produkt-Art
Relaismodul
- Typ
PLC-RSC-24DC/1/SSI
- Anschluss
Schrauben
- Ansprechspannung (min.)
19.2 V/DC
- Ansprechspannung (max.)
28.8 V/DC
- Kontaktart
1 Schließer
- Kontaktmaterial
AgSnO
- Nennspannung
24 V/DC
IP20
- Tiefe
94 mm
- Breite
6.2 mm
- Höhe
80 mm
- Abm.
(B x H x T) 6.2 x 80 x 94 mm
- Inhalt
10 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3563695 Phoenix Contact PLC-RSC-24DC/1/SSI Relaismodul 24 V/DC 1 Schließer 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3563695 Phoenix Contact PLC-RSC-24DC/1/SSI Relaismodul 24 V/DC 1 Schließer 10 St.
Beschreibung
PLC-INTERFACE, bestehend aus Grundklemme mit Schraubanschluss und steckbarem Miniaturrelais mit interner Verstärkerschaltung und einer entsprechenden Hilfsversorgung für schwache Signalquellen, 1-Schließer, Eingangsnennspannung 24 V DC
Lieferumfang
- Geliefert wird: Phoenix Contact Relaismodul PLC-RSC-24DC/1/SSI, Verpackungseinheit: 10 Stk., EAN: 4055626918938
