Phoenix Contact PLC-RSC- 24DC/21-21/EX Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 2 Wechsler 10 St. kaufen

Ein graues elektrisches Relaismodul mit einem orangefarbenen Hebel und schwarzer Beschriftung, das zur Steuerung elektrischer Schaltungen dient.

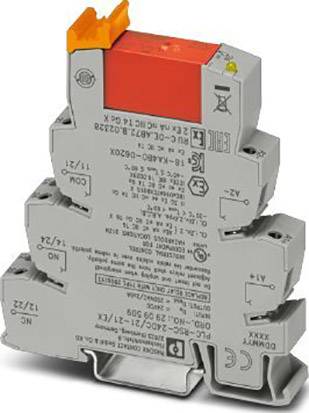

'Überspannungsschutzgerät mit orangem und rotem Einsatz, verschiedenen Anschlüssen und Sicherheitskennzeichnungen. Markierungen auf der Oberfläche.'

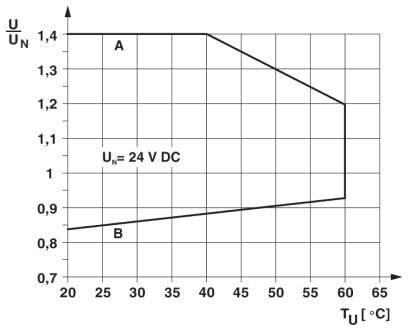

Diagramm zeigt Abhängigkeit von Spannung U_N bei Temperaturen von 25 °C bis 65 °C. Bereich A: konstante Spannung, Bereich B: abnehmende Spannung.

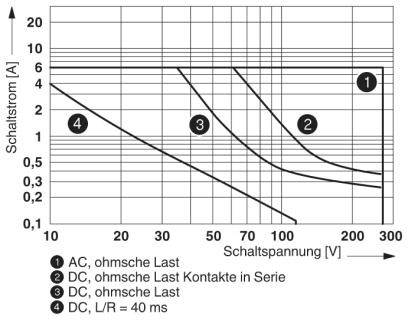

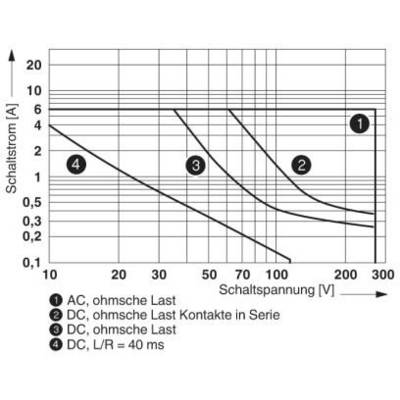

'Diagramm zeigt Schaltspannung in Volt gegen Schaltstrom in Ampere. Verschiedene Kurven für AC, DC und ohmsche Lasten sind nummeriert.'

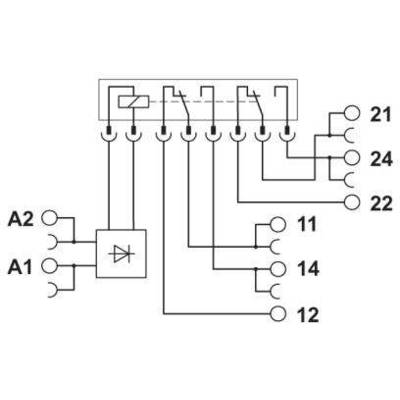

Schaltschema eines Relais mit Anschlussbezeichnungen. Oben sind Anschlussstifte, unten zwei Verbindungspunkte mit einem Rechteck und Diode.

1/5

Produkt-Art

Relaisbaustein

Kontaktart

2 Wechsler

Nennspannung

24 V/DC

Schaltspannung (max.)

250 V DC/AC

Schaltstrom (max.)

6 A

Datenblatt (PDF)

Lieferung Do., 3. Sept.

75 Set(s)

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (16,81 € / Stück)

168,06 €

zzgl. MwSt.

Kostenfreier Versand

nur 19,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Verlustleistung bei Nennbedingung: 0,43 W
Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
Schaltspannung minimal: 5 V (bei 10 mA)
Schaltstrom minimal: 10 mA (bei 5 V)
Einschaltstrom maximal: 15 A (300 ms)
Abschaltleistung (ohmsche Last) maximal:
140 W (bei 24 V DC)
85 W (bei 48 V DC)
60 W (bei 60 V DC)
44 W (bei 110 V DC)
60 W (bei 220 V DC)
1500 VA (bei 250 V AC)
Schaltvermögen:
2 A (bei 24 V, DC13)
0,2 A (bei 250 V, DC13)
3 A (bei 24 V, AC15)
3 A (bei 120 V, AC15)
3 A (bei 250 V, AC15)
Einbaulage: beliebig
Montagehinweis: anreihbar ohne Abstand
Abisolierlänge: 8 mm
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Bemessungsisolationsspannung: 250 V AC
Bemessungsstoßspannung: 6 kV
Isolierung: Sichere Trennung, verstärkte Isolierung
Überspannungskategorie: III

Produkt-Art: Relaisbaustein

Typ: PLC-RSC- 24DC/21-21/EX

Anschluss: Schrauben

Ansprechzeit: 8 ms

Abfallzeit: 10 ms

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi

Nennspannung: 24 V/DC

Schaltspannung (max.): 250 V DC/AC

Schaltstrom (max.): 6 A

Mechanische Lebensdauer: 3x 10⁷ Schaltspiele

Besonderheiten: mit LED
mit Freilaufdiode
mit Verpolschutzdiode

: RT III

Max. Temperatur: +60 °C

Min. Temperatur: -20 °C

Länge: 94 mm

Breite: 14 mm

Höhe: 80 mm

Abm.: (L x B x H) 94 x 14 x 80 mm

Inhalt: 10 St.

Tiefe: 94 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2141049 Phoenix Contact PLC-RSC- 24DC/21-21/EX Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 2 Wechsler 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2141049 Phoenix Contact PLC-RSC- 24DC/21-21/EX Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 2 Wechsler 10 St.

Beschreibung

PLC-INTERFACE, bestehend aus tragschienenmontabler Grundklemme in 14 mm mit Schraubanschluss und steckbarem Relais mit Leistungskontakt, 2-Wechsler, Eingangsspannung 24 V DC. Zugelassen nach ATEX/IECEx (Zone 2) und Ex-Zone Class I, Div. 2.
