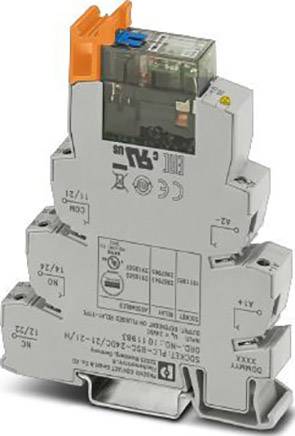

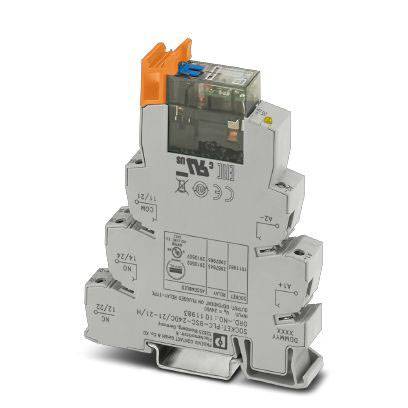

Phoenix Contact PLC-RSC- 24DC/21-21/MS Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 2 Wechsler 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Relaisbaustein
Kontaktart
2 Wechsler
Nennspannung
24 V/DC
Schaltspannung (max.)
250 V DC/AC
Schaltstrom (max.)
6 A
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
10
-
19,55 €
30
5% = 0,97 €
18,58 €
50
7% = 1,30 €
18,25 €
100
8% = 1,62 €
17,93 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Min.: 10
Vielfache: 10
Gesamt (19,55 € / Stück)
195,50 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
- Schaltspannung minimal: 12 V (10 mA)
- Schaltstrom minimal: 10 mA (12 V)
- Einschaltstrom maximal: 12 A (20 ms)

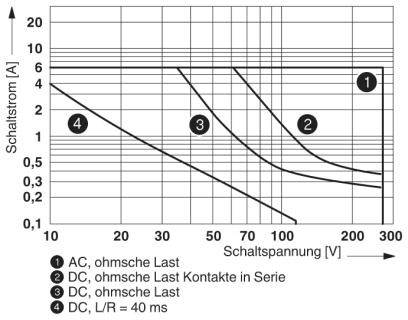

- Abschaltleistung (ohmsche Last) maximal:
- 192 W (24 V DC)
- 62 W (48 V DC)
- 42 W (60 V DC)
- 55 W (110 V DC)
- 66 W (220 V DC)
- 2000 VA (250 V AC)
- Schaltvermögen:
- 1 A (24 V, DC13)
- 1,5 A (230 V, AC15)
- Einbaulage: beliebig
- Montagehinweis: anreihbar ohne Abstand
- Abisolierlänge: 8 mm
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 14
- Bemessungsstoßspannung: 6 kV
- Isolierung: Sichere Trennung: Steuerseite / Kontaktseite
- Überspannungskategorie: III
- Produkt-Art
Relaisbaustein
- Typ
PLC-RSC- 24DC/21-21/MS
- Anschluss
Schrauben
- Ansprechzeit
10 ms
- Abfallzeit
10 ms
- Kontaktart
2 Wechsler
- Kontaktmaterial
AgNi
- Nennspannung
24 V/DC
- Schaltspannung (max.)
250 V DC/AC
- Schaltstrom (max.)
6 A

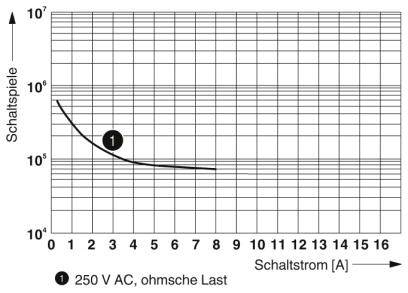

- Mechanische Lebensdauer
5x 106 Schaltspiele
- Besonderheiten
mit LED
Relaisschutzart RT II
- Max. Temperatur
+60 °C
- Min. Temperatur
-20 °C
- Länge
104 mm
- Breite
14 mm
- Höhe
80 mm
- Abm.
(L x B x H) 104 x 14 x 80 mm
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 2225804 Phoenix Contact PLC-RSC- 24DC/21-21/MS Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 2 Wechsler 1 St.
Datenblatt 2225804 Phoenix Contact PLC-RSC- 24DC/21-21/MS Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 2 Wechsler 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2225804 Phoenix Contact PLC-RSC- 24DC/21-21/MS Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 2 Wechsler 1 St.
Beschreibung
PLC-INTERFACE, bestehend aus Relaissockel und steckbarem Leistungskontaktrelais mit Handbetätigung, integrierter Status-LED und Freilaufdiode, Schraubanschluss, 2 Wechsler, Eingangsspannung: 24 V DC
