Phoenix Contact PLC-RSC- 24DC/21/MS Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Wechsler 1 St. kaufen

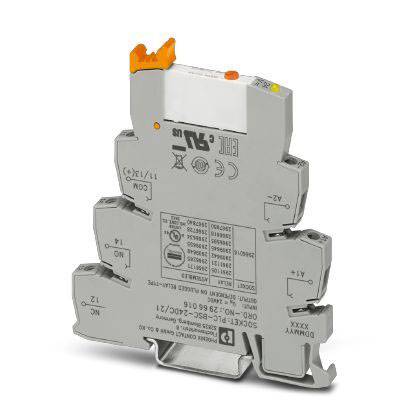

Ein schmaler, grau-orangefarbener Reihenklemmenadapter mit mehreren seitlichen Steckanschlüssen.

Abbildung ähnlich

Diagramm zeigt die Beziehung zwischen Schaltspannung [V] und Schaltstrom [A] für AC und DC, ohmsche Last. Achsen sind linear skaliert.

Diagramm zeigt einen Graphen mit der Leistung (U/UN) gegen die Temperatur (TU) in °C. Beschriftet bei 24V DC, Bereiche 'A' und 'B'.

Schaltplan eines Relais mit Spule, vier Anschlüssen (A1, A2, 11, 12, 14) und Diode, zeigt elektrischen Fluss und Verbindungen.

1/4

Abbildung ähnlich

Produkt-Art

Relaisbaustein

Kontaktart

1 Wechsler

Nennspannung

24 V/DC

Schaltspannung (max.)

250 V DC/AC

Schaltstrom (max.)

6 A

Datenblatt (PDF)

Sofort-Lieferung Di., 1. Sept.

32 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (15,25 € / Stück)

15,25 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Verlustleistung bei Nennbedingung: 0,22 W
Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
Schaltspannung minimal: 5 V (bei 100 mA)
Schaltstrom minimal: 10 mA (bei 12 V)
Einschaltstrom maximal: 10 A (4 s)
Abschaltleistung (ohmsche Last) maximal:
140 W (bei 24 V DC)
20 W (bei 48 V DC)
18 W (bei 60 V DC)
23 W (bei 110 V DC)
40 W (bei 220 V DC)
1500 VA (bei 250 V AC)
Schaltvermögen:
2 A (bei 24 V, DC13)
0,2 A (bei 110 V, DC13)
0,1 A (bei 220 V, DC13)
3 A (bei 24 V, AC15)
3 A (bei 120 V, AC15)
3 A (bei 230 V, AC15)
Einbaulage: beliebig
Montagehinweis: anreihbar ohne Abstand
Abisolierlänge: 8 mm
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Überspannungskategorie: III

Produkt-Art: Relaisbaustein

Typ: PLC-RSC- 24DC/21/MS

Anschluss: Schrauben

Ansprechzeit: 5 ms

Abfallzeit: 8 ms

Kontaktart: 1 Wechsler

Kontaktmaterial: AgSnO

Nennspannung: 24 V/DC

Schaltspannung (max.): 250 V DC/AC

Schaltstrom (max.): 6 A

Mechanische Lebensdauer: 1x 10⁷ Schaltspiele

Besonderheiten: mit LED

: Relaisschutzart RT II

Max. Temperatur: +60 °C

Min. Temperatur: -40 °C

Länge: 94 mm

Breite: 6.2 mm

Höhe: 80 mm

Abm.: (L x B x H) 94 x 6.2 x 80 mm

Inhalt: 1 St.
