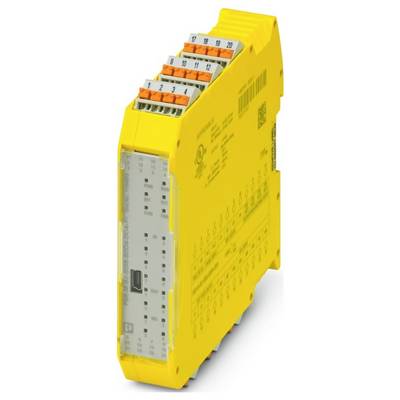

Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-PI 1104975 Sicherheitsmodul 24 V/DC kaufen

Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-PI 1104975 Sicherheitsmodul 24 V/DC-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 28. Okt.

50 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (360,53 € / Stück)

360,53 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 11. Nov.

Kostenfreier Versand

399,16 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Sicherheitsmodul

Grundgerät, Tragschienenmontage möglich: ja, Mit abnehmbaren Klemmen: ja, Federzuganschluss, DC, 24 V, Geeignet zur Überwachung von Positionsschaltern: ja, Geeignet zur Überwachung von NOT-AUS-Kreisen: ja, Geeignet zur Überwachung von Ventilen: nein, Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: ja, Geeignet zur Überwachung von taktilen Sensoren: nein

Technische Daten

Anschlussart: USB 2.0 Hi-Speed
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 14
Breite: 22,61 mm
Höhe: 107,74 mm
Tiefe: 113,6 mm
Material Gehäuse: Polyamid PA unverstärkt
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -10 °C ... 55 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
Hinweis: über den Tragschienen-Busverbinder PSR-TBUS
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II
Verschmutzungsgrad: 2
Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
Abisolierlänge: 10 mm
Einbaulage: vertikal oder horizontal
Maximale Verlustleistung bei Nennbedingung: 7,1 W (bei max. zulässiger Belastung)
Schutzklasse: III
CE: CE
Anschlusstechnik: Anschlusstechnik
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Leitungslänge: max. 100 m (je Ausgang)
Stromaufnahme: typ. 12 mA (typ. bei US);max. 14,7 mA (bei Ansteuerspannung 28,8 V DC)
Nennausgangsspannung: 24 V DC (Versorgung über A1)
Leiteranschluss: Leiteranschluss
Schaltfrequenz: max. 1/4 x tZyklus [Hz]
Montagehinweis: Derating beachten
Einsatzhöhe: ≤ 2000 m (über NN)
Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
Spannung: 24 V DC (über A1)
Schutzbeschaltung: Serieller Verpolschutz;Überspannungserkennung | ja, bei 33 V DC
Statusanzeige: 1 x LED (grün), 1 x LED (orange), 1 x LED (blau);4 x LED (grün, gelb, rot);12 x LED (gelb)
Ausgangsspannungsbereich: 18,2 V DC ... 27,8 V DC (US - 1 V)
Benennung: A1/A2
Anwendung: Not-Halt;Lichtgitter;Schutztür;Sicheres Abschalten
Versorgung: Versorgung
Farbe (Gehäuse): gelb (RAL 1018)
Einschaltstrom: max. 600 mA (Δt < 10 ms)
Beschreibung des Ausgangs: PNP, Digital, IEC 61131-2 Typ 0,1
Einschaltstrom maximal: 1,1 A (Δt = 3 s bei Us)
Betriebsspannungsanzeige: 1 x LED (grün)
Grenzdauerstrom: 100 mA (je Kanal);400 mA (Summenstrom aller Ausgänge)
Leckstrom: max. 4,5 mA
Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 5 A)
Bemessungssteuerspeisestrom IS: typ. 55 mA (Ausgänge inaktiv);typ. 135 mA (Ausgänge aktiv, ohne Last)
Sicherheitstechnische Daten: Sicherheitstechnische Daten
Anzahl der Anschlüsse: 1
Zeiten: Zeiten
Nennbetriebsart: 100 % ED
Bemessungsstoßspannung / Isolierung: Siehe Datenblatt, Kapitel "Isolationskoordination".
Filterzeit: 250 ms ±2 ms (Testpulsrate > 500 ms)
Anzahl der Ausgänge: 4 (digital, PNP)
Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
Performance Level (PL): e (2-kanalige Beschaltung);d (1-kanalige Beschaltung)
Safety Integrity Level (SIL): 3 (2-kanalige Beschaltung);2 (1-kanalige Beschaltung)
Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
Schutzart Einbauort minimal: IP54
Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
Beschreibung des Eingangs: konfigurierbar (als Meldeausgang oder Reset-Eingang);IEC 61131-2 Typ 2
Anzahl der Eingänge: 4
Fehleranzeige: 2 x LED (rot)
Eingangsspannungsbereich "0"-Signal: 0 V DC ... 5 V DC
Eingangsspannungsbereich "1"-Signal: 11 V DC ... 28,8 V DC
Max. kapazitive Last: max. 470 nF
steckbar: ja
Ansteuerung: 1- und 2-kanalig
Leistungsaufnahme an US: typ. 1,32 W (Ausgänge inaktiv)
Stopp-Kategorie: 0
Wiederanlaufzeit: min. 5 s (Boot-Zeit);max. 10 s (Boot-Zeit)
Eingangsstrombereich "0"-Signal: < 1 mA
Max. zulässiger Gesamtleitungswiderstand: 1,2 kΩ (Eingangs- und Reset-Kreis bei US)
Ohmsche Last: min. 180 Ω (Grenzdauerstrom beachten)
Kurzschlussschutz: Ja (Selbstbegrenzung bei 1,1 A)
Entladeschaltung: Nein
Reaktionszeit: siehe Anwenderhandbuch
Schnittstellen: Tragschienen-TBUS für Anschluss an das Master-Modul, im Lieferumfang nicht enthalten
Absicherung: typ. 4 A (A1)
Digital: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8: Digital: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8
Digital: Reset-Eingänge (FBK): Digital: Reset-Eingänge (FBK)
Digital: O1, O2, O3, O4: Digital: O1, O2, O3, O4
Max. induktive Last: max. 2,4 mH
Nennausgangsspannungsbereich: 18,6 V DC ... 28,2 V DC (US - 0,7 V)
Ausgangsspannung im ausgeschalteten Zustand: max. 0,1 V
Testimpulse: ≤ 200 µs (Testpulsbreite);Testpulsrate = 8 x tZyklus [ms];Keine Helltestpulse / High-Testpulse erlaubt.
Melden: MO1, MO2, MO3, MO4: Melden: MO1, MO2, MO3, MO4
Takt: T1, T2, T3, T4: Takt: T1, T2, T3, T4
Daten: Serviceschnittstelle: Daten: Serviceschnittstelle
Kabellänge max: 3 m
Daten: Lokalbus: Daten: Lokalbus
Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung
Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung

Produkt-Art: Sicherheitsmodul

Schnittstellen: USB 2.0 Hi-Speed

Anzahl Eingänge max.: 12

Anzahl Ausgänge max.: 12

Betriebsspannung: 24 V/DC

Höhe: 107.74 mm

Länge: 113.6 mm

Breite: 22.61 mm

: IP20

Abm.: (L x B x H) 113.6 x 22.61 x 107.74 mm

Anschluss: Push-in-Anschluss

Herst.-Teilenr.: 1104975

Typ: PSR-M-B2-SDI8-SDO4-DO4-PI

Montageart (Details): Tragschienenmontage

Tiefe: 113.6 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3563972 Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-PI 1104975 Sicherheitsmodul 24 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3563972 Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-PI 1104975 Sicherheitsmodul 24 V/DC

Beschreibung

Konfigurierbares Sicherheitsmodul (Basismodul), 8 sichere Eingänge, 4 sichere Ausgänge, 4 Reset-Eingänge oder 4 Meldeausgänge, 4 Taktausgänge, erweiterbar über TBUS, bis SIL 3, Cat. 4/PL e, steckbare Push-in-Klemme, TBUS-Verbinder liegt nicht bei
