Phoenix Contact PSR-M-EM3-HTL1-SC 1105009 Erweiterungsmodul kaufen

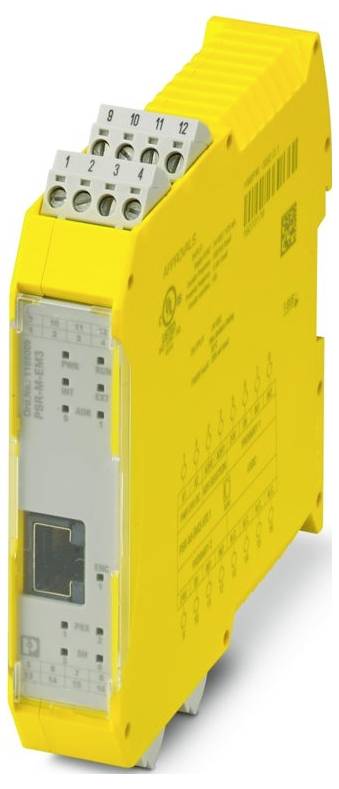

Phoenix Contact PSR-M-EM3-HTL1-SC 1105009 Erweiterungsmodul-0

Abbildung ähnlich

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (360,50 € / Stück)

360,50 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anschlussart: Schraubanschluss
Schraubengewinde: M3
Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 12
Breite: 22,61 mm
Höhe: 112,58 mm
Tiefe: 113,6 mm
Material Gehäuse: Polyamid PA unverstärkt
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -10 °C ... 55 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
Abisolierlänge: 7 mm
Einbaulage: vertikal oder horizontal
Maximale Verlustleistung bei Nennbedingung: 3,22 W (UB = 28,8 V, IN1 = IN2 = 50 mA, UENC = 30 V)
Schutzklasse: III
CE: CE
Anschlusstechnik: Anschlusstechnik
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Stromaufnahme: typ. 12 mA (je Spur bei US)
Leiteranschluss: Leiteranschluss
Montagehinweis: Derating beachten
Einsatzhöhe: ≤ 2000 m (über NN)
Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
Schutzbeschaltung: Suppressordiode
Statusanzeige: 5 x LED (gelb), 1 x LED (grün), 2 x LED (orange)
Benennung: A1/A2
Anwendung: Drehzahlwächter;Stillstandswächter;Drehrichtungsüberwachung
Versorgung: Versorgung
Farbe (Gehäuse): gelb (RAL 1018)
Einschaltstrom: 3,5 A (Δt = 1 ms bei Us)
Betriebsspannungsanzeige: 1 x LED (grün)
Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 1 A)
Bemessungssteuerspeisestrom IS: typ. 40 mA
Zeiten: Zeiten
Nennbetriebsart: 100 % ED
Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV zwischen 24 V Versorgung und I/Os zum Gehäuse
Filterzeit: typ. 20 ms (an A1 bei Spannungseinbrüchen bei Us)
Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
Performance Level (PL): e
Safety Integrity Level (SIL): 3
Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
Schutzart Einbauort minimal: IP54
Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
Benennung Eingang: Encodereingang
Beschreibung des Eingangs: HTL;IEC 61131-2 Typ 2
Anzahl der Eingänge: 1
Fehleranzeige: 2 x LED (rot)
Genauigkeit: 5 % (bezogen auf den parametrierten Grenzwert)
Eingangsspannungsbereich "0"-Signal: 0 V DC ... 5 V DC (NPN);16 V DC ... 28,8 V DC (PNP)
Eingangsspannungsbereich "1"-Signal: 16 V DC ... 28,8 V DC (NPN);0 V DC ... 5 V DC (PNP)
steckbar: ja
Ansteuerung: 1- und 2-kanalig
Leistungsaufnahme an US: typ. 0,96 W
Sicherheitstechnische Daten: IEC 61508 - High-Demand: Sicherheitstechnische Daten: IEC 61508 - High-Demand
Wiederanlaufzeit: min. 5 s (Boot-Zeit);max. 10 s (Boot-Zeit)
Eingangsstrombereich "0"-Signal: < 2 mA (NPN)
Grenzfrequenz: max. 300 kHz
Max. zulässiger Gesamtleitungswiderstand: 150 Ω
Kurzschlussschutz: nein
Reaktionszeit: siehe Anwenderhandbuch
Schnittstellen: Tragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten;Encoder;Näherungsschalter
Nennausgangsspannungsbereich: 16,7 V DC ... 26,3 V DC (US - 2,5 V)
Messen: Messen
Tastgrad: 55 % ... 95 %
Impulsbreite: min. 20 µs
Digital: Näherungsschalterversorgung (24V/0V): Digital: Näherungsschalterversorgung (24V/0V)
HTL Signalform / Signalpegel: 11 V ... 30 V (Tastgrad Spur A, B: 50 % ±15 %, Phasenverschiebung Spur A, B: 90° ±40°)

Produkt-Art: Erweiterungsmodul

Anzahl Eingänge max.: 3

Höhe: 112.58 mm

Länge: 113.6 mm

Breite: 22.61 mm

: IP20

Abm.: (L x B x H) 113.6 x 22.61 x 112.58 mm

Anschluss: Schraubanschluss

Herst.-Teilenr.: 1105009

Typ: PSR-M-EM3-HTL1-SC

Montageart (Details): Tragschienenmontage

Tiefe: 113.6 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3564052 Phoenix Contact PSR-M-EM3-HTL1-SC 1105009 Erweiterungsmodul

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3564052 Phoenix Contact PSR-M-EM3-HTL1-SC 1105009 Erweiterungsmodul

Beschreibung

Sicheres Erweiterungsmodul zur Überwachung von Stillstand, Drehzahl, Drehrichtung, Überwachung von 2 Achsen, NPN/PNP-Näherungsschalter, 1 x HTL-Encoder, TBUS-Schnittstelle, bis SIL 3, Cat. 4/PL e, steckbare Schraubklemme, TBUS-Verbinder liegt bei
