Phoenix Contact PSR-M-EM5.1-TTL2-SC 1300906 Erweiterungsmodul kaufen

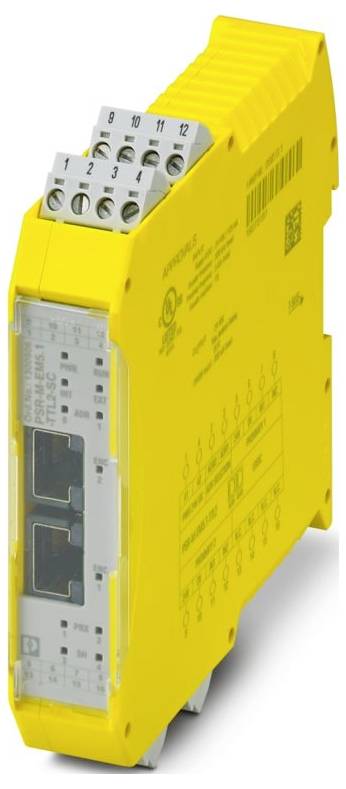

Ein gelbes elektronisches Modul mit Steckverbindern und beschrifteten Schaltungsdetails auf der Seite, entwickelt für die Integration in Industrie- oder Sicherheitsgeräte.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

512,06 €

zzgl. MwSt.

Kostenfreier Versand

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Erweiterungsmodul

Erweiterungsgerät, Tragschienenmontage möglich: ja, Mit abnehmbaren Klemmen: ja, Schraubanschluss, Geeignet zur Überwachung von NOT-AUS-Kreisen: nein, Geeignet zur Überwachung von Ventilen: nein, Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: nein, Geeignet zur Überwachung von taktilen Sensoren: nein, Geeignet zur Überwachung von Magnetschaltern: nein

Technische Daten

Anschlussart: Schraubanschluss
Schraubengewinde: M3
Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 12
Breite: 22,61 mm
Höhe: 112,58 mm
Tiefe: 113,6 mm
Material Gehäuse: PA
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -10 °C ... 55 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II
Verschmutzungsgrad: 2
Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
Abisolierlänge: 7 mm
Einbaulage: vertikal oder horizontal
Maximale Verlustleistung bei Nennbedingung: 4 W (UB = 28,8 V, IN1 = IN2 = 50 mA, 2 Encoder)
CE: CE
Anschlusstechnik: Anschlusstechnik
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Stromaufnahme: typ. 42 mA (je Spur bei US)
Leiteranschluss: Leiteranschluss
Montagehinweis: Derating beachten
Einsatzhöhe: ≤ 2000 m (über NN)
Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
Schutzbeschaltung: Suppressordiode
Statusanzeige: 1 x LED (grün), 2 x LED (orange);6 x LED (gelb)
Benennung: A1/A2
Anwendung: Drehzahlwächter;Stillstandswächter;Drehrichtungsüberwachung
Versorgung: Versorgung
Farbe (Gehäuse): gelb (RAL 1018)
Einschaltstrom: 40 A (Δt = 500 µs bei Us)
Betriebsspannungsanzeige: 1 x LED (grün)
Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 1 A)
Bemessungssteuerspeisestrom IS: typ. 70 mA
Zeiten: Zeiten
Nennbetriebsart: 100 % ED
Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV zwischen 24 V Versorgung und I/Os zum Gehäuse
Filterzeit: typ. 10 ms (an A1 bei Spannungseinbrüchen bei Us)
Performance Level (PL): e
Safety Integrity Level (SIL): 3
Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
Schutzart Einbauort minimal: IP54
Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
Benennung Eingang: Encodereingänge
Beschreibung des Eingangs: TTL
Anzahl der Eingänge: 2
Fehleranzeige: 2 x LED (rot)
Genauigkeit: 5 % (bezogen auf den parametrierten Grenzwert)
Eingangsspannungsbereich "0"-Signal: 0 V DC ... 5 V DC (NPN);16 V DC ... 28,8 V DC (PNP)
Eingangsspannungsbereich "1"-Signal: 16 V DC ... 28,8 V DC (NPN);0 V DC ... 5 V DC (PNP)
steckbar: ja
Ansteuerung: 1- und 2-kanalig
Leistungsaufnahme an US: typ. 1,7 W
Sicherheitstechnische Daten: IEC 61508 - High-Demand: Sicherheitstechnische Daten: IEC 61508 - High-Demand
Wiederanlaufzeit: min. 5 s (Boot-Zeit);max. 10 s (Boot-Zeit)
Eingangsstrombereich "0"-Signal: < 2 mA (NPN)
Grenzfrequenz: max. 500 kHz
Max. zulässiger Gesamtleitungswiderstand: 150 Ω
Kurzschlussschutz: nein
Reaktionszeit: siehe Anwenderhandbuch
Schnittstellen: Tragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten;Encoder;Näherungsschalter
Nennausgangsspannungsbereich: 16,7 V DC ... 26,3 V DC (US - 2,5 V)
Messen: Messen
Tastgrad: 55 % ... 95 %
Impulsbreite: min. 20 µs
Eingangsimpedanz: 120 Ω (je Spur)
TTL Signalform / Signalpegel: 2,5 V ... 5 V (Tastgrad Spur A, B: 50 % ±15 %, Phasenverschiebung Spur A, B: 90° ±40°)
Digital: Näherungsschalterversorgung (24V/0V): Digital: Näherungsschalterversorgung (24V/0V)
Sicherheitstechnische Daten: EN ISO 13849-1: Sicherheitstechnische Daten: EN ISO 13849-1

Produkt-Art: Erweiterungsmodul

Anzahl Eingänge max.: 4

Höhe: 112.58 mm

Länge: 113.6 mm

Breite: 22.61 mm

: IP20

Abm.: (L x B x H) 113.6 x 22.61 x 112.58 mm

Anschluss: Schraubanschluss

Herst.-Teilenr.: 1300906

Typ: PSR-M-EM5.1-TTL2-SC

Montageart (Details): Tragschienenmontage

Tiefe: 113.6 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3582780 Phoenix Contact PSR-M-EM5.1-TTL2-SC 1300906 Erweiterungsmodul

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3582780 Phoenix Contact PSR-M-EM5.1-TTL2-SC 1300906 Erweiterungsmodul

Beschreibung

Sicheres Erweiterungsmodul zur Überwachung von Stillstand, Drehzahl, Drehrichtung, Überwachung von 2 Achsen, NPN/PNP-Näherungsschalter, 2x TTL-Encoder ohne Spannungsüberwachung, SIL 3, Cat. 4/PL e, steckbare Schraubklemme, TBUS-Verbinder liegt bei
